汽车用插片式微型过载保护熔断器

日常做整车线束三维布置的时候，这类插片式熔断器是座舱配电盒、前舱保险盒里最常接触的保护元件，不同于早年玻璃管保险丝的安装方式，这种插片结构完全适配车用快速装配的需求，两个平行的插脚直接卡入保险盒对应的簧片卡槽里，不需要额外拧接固定，整车厂总装线上工人徒手就能完成插装，后期售后排查故障更换也不需要专用工具，拔取钳夹住本体就能直接拔出替换。

从实际电路保护逻辑来看，这类元件串接在各支路供电回路中，覆盖座舱娱乐系统、灯光回路、车窗升降电机、车载ECU供电等不同功率的支路，不同额定电流的产品通过本体外壳颜色做直观区分，设计选型时不用凑近看本体印字，隔着保险盒透明上盖就能快速识别对应回路的保险规格，排查熔断故障时能大幅缩短定位时间。

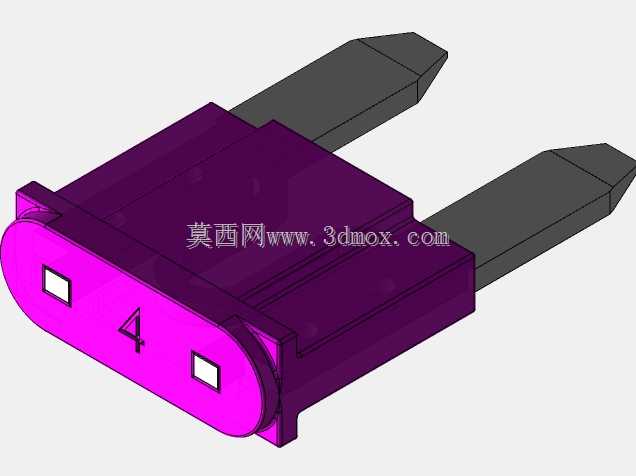

建模的时候首先要卡准安装边界尺寸，两个插脚的中心距、插脚厚度与宽度必须完全匹配车用保险座的通用簧片公差，插脚端部做的斜切导向结构是建模时不能忽略的细节，实际装配时这个斜角能自动校正插装角度偏差，避免硬插导致簧片变形、接触电阻变大的问题；本体外壳的轮廓要做圆角过渡，一方面是注塑生产时避免应力集中导致壳体开裂，另一方面插拔时不会划伤操作人员手部，也不会刮蹭周边线束绝缘层。本体端面预留的标识位用来模印额定电流数值，建模时要保证标识区域平面度，避免注塑后标识模糊不清。

实际装车场景里，这类熔断器要耐受-40℃到125℃的环境温度波动，前舱布置的型号还要考虑防水防尘要求，建模时本体与插脚的结合面要做密封结构预留，避免水汽进入导致内部熔丝氧化腐蚀；不同电流规格的产品除了颜色区分，外形安装尺寸完全一致，同一个保险盒座可以兼容不同电流等级的插片保险，整车配置迭代时不需要重新开模更换保险盒结构，只需要调整对应回路的熔断器规格就能适配不同功率的用电设备，大幅降低整车平台化开发的成本。做线束布置校核时，还要注意熔断器上方预留足够的拔取操作空间，不能被周边线束、支架遮挡，否则后期售后更换时需要拆解周边部件，大幅提升维护成本。
