汽车传动系统膜片弹簧离合器结构设计

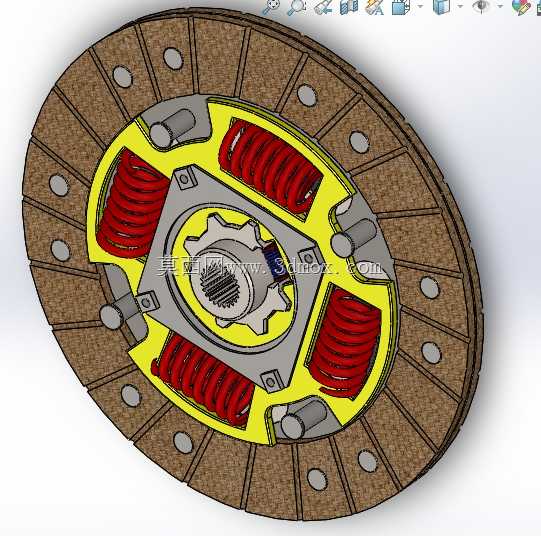

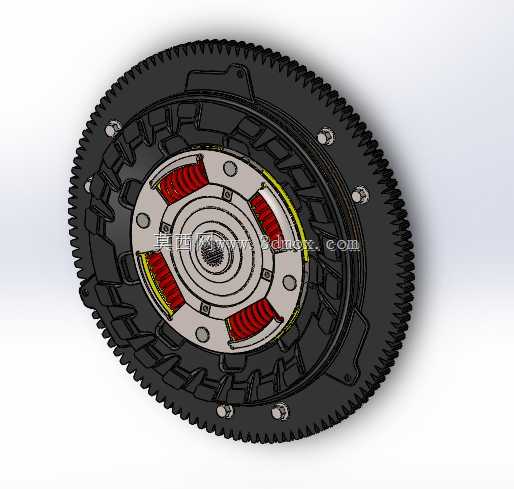

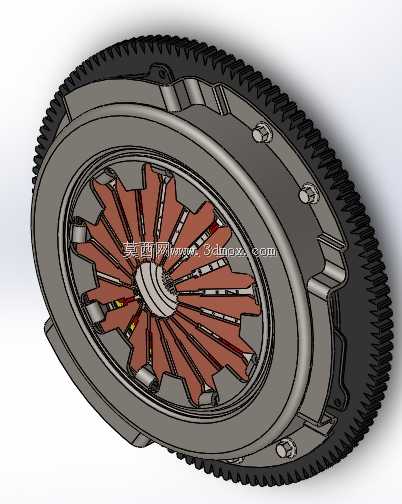

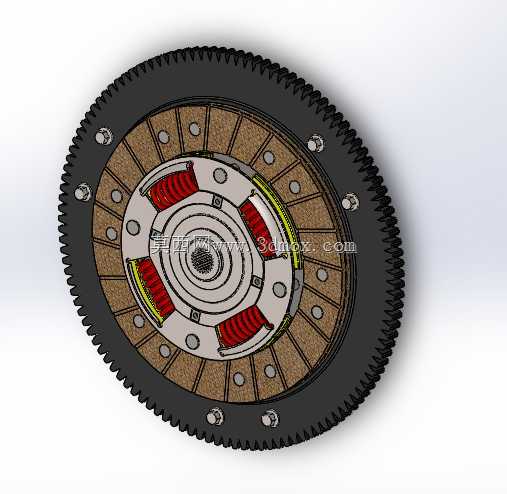

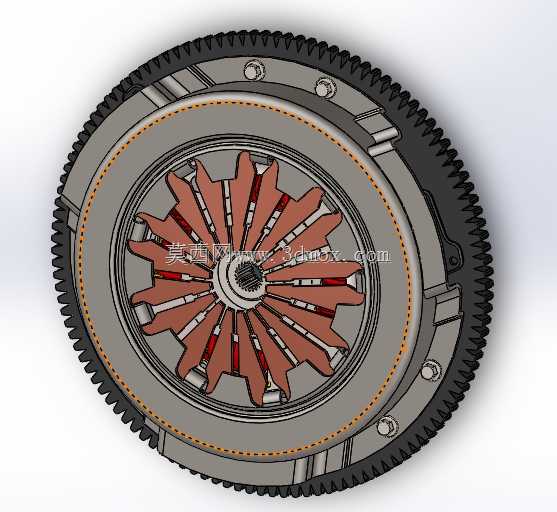

在手动挡燃油车与部分混动车型的传动链路中，离合器是衔接发动机飞轮输出端与变速器输入轴的核心动力切换部件，日常工况下需要频繁完成动力接合与切断动作，既要保证起步阶段动力的平顺传递，避免传动系统承受冲击载荷，也要在换挡过程中暂时切断动力输入，让变速器齿轮副顺利完成啮合切换，减少齿端打齿磨损。这套膜片弹簧离合器的设计完全围绕实车安装边界展开，外圈集成的齿圈直接与发动机飞轮外缘的安装位匹配，整体轴向尺寸控制在乘用车动力舱预留的离合器安装空间范围内，径向尺寸适配主流1.5L-2.0L排量乘用车的飞轮安装螺孔分布，安装时通过周向均布的固定螺栓完成与飞轮的刚性连接，从动盘中心的花键孔直接与变速器输入轴的花键段配合，保证动力传递过程中的同轴度要求。结构设计上采用膜片弹簧作为压紧元件，替代传统的螺旋弹簧+分离杠杆结构，大幅减少了零件数量，同时膜片弹簧的非线性弹性特性可以让离合器在摩擦片磨损到允许极限范围内时，压紧力基本保持稳定，不会出现传统螺旋弹簧结构随摩擦片磨损压紧力快速下降导致的打滑问题。从实际使用场景来看，车辆起步时驾驶员缓慢松开离合器踏板，分离轴承逐步卸除对膜片弹簧指端的压力，膜片弹簧通过自身弹力将压盘逐步压向从动盘摩擦片，主从动部分之间的滑磨量逐步降低，直到完全同步传递发动机全部扭矩；换挡过程中踩下踏板，分离轴承推动膜片弹簧指端，膜片弹簧以支撑环为支点发生弹性形变，带动压盘向后移动解除对从动盘的压紧，动力传递完全切断，此时变速器输入轴与发动机输出端转速差快速消除，方便换挡操作。设计过程中充分考虑了散热需求，压盘与飞轮的接触面预留了足够的热容量空间，周向的通风间隙可以在离合器旋转过程中带动空气流动，带走频繁接合产生的摩擦热量，避免摩擦片因为高温出现烧蚀、摩擦系数快速下降的问题。膜片弹簧的指端分离行程经过反复校核，保证踏板踩到底时压盘的分离行程足够让从动盘完全脱离压紧状态，不会出现分离不彻底导致的换挡卡滞问题，同时接合过程的压紧力变化曲线经过优化，让半联动区间的力度反馈线性可控，降低驾驶员起步操作的难度。周向布置的定位销与支撑结构严格控制了各部件的径向与轴向窜动量，避免高速旋转过程中出现动平衡超差，导致传动系统抖动的问题，从动盘上的扭转减振弹簧可以吸收发动机输出的扭转振动，减少传动系统的共振异响，提升整车行驶的平顺性。
