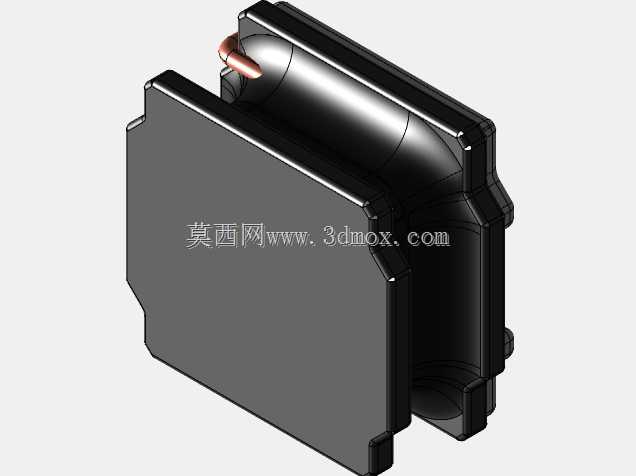

NR3015贴片功率电感三维结构设计

在消费电子、工业控制板卡的高密度PCB布局场景中，小尺寸贴片电感的选型与结构适配一直是硬件结构工程师需要重点考量的环节，NR3015规格的贴片电感作为板载电源回路的核心被动元件，其三维结构的精准还原能为PCB布局干涉检查、整机结构堆叠仿真提供可靠的数模支撑。从实际电路功能来看，这类电感主要承担DC-DC回路的储能、滤波作用，在便携设备的电源管理模块、工控板卡的信号隔离回路中都有广泛应用，工作过程中通过电磁感应实现电能与磁能的转换，抑制回路中的电流纹波，保障后级电路供电的稳定性。该款电感的外形尺寸严格遵循3×1.5毫米的贴片元件标准边界，整体采用屏蔽式结构设计，外部的磁屏蔽罩可以有效降低电感工作时的漏磁，避免对周边的敏感器件如霍尔传感器、高精度ADC芯片造成电磁干扰，这一结构设计在高密度贴装的板卡中优势尤为明显，能够缩小元件之间的安全间距，提升PCB板面的利用率。建模过程中需要重点关注几个核心结构的尺寸精度：首先是两端的焊盘结构，其共面度、焊盘宽度与伸出长度直接决定了SMT贴片时的焊接良率，建模时需要严格匹配回流焊工艺的焊盘设计规范，避免出现立碑、虚焊的工艺风险；其次是磁芯与绕组的装配间隙，屏蔽罩内部的绕线空间预留需要匹配线径与匝数设计，既不能因为间隙过小导致绕组绝缘层被刮破，也不能因为间隙过大造成整体结构松散，影响元件的机械强度。从安装适配的角度来看，该电感的整体高度控制在1.5毫米以内，能够适配绝大多数便携设备的内部堆叠空间，在做整机结构仿真时，可以直接将该数模导入装配体，检查其与周边结构件、屏蔽罩、其他贴片元件的间隙是否满足设计要求，避免后期打样时出现元件干涉、装配不到位的问题。不同于插件电感的引脚结构，这款贴片电感采用端面电极设计，电极层的厚度与覆盖范围也在模型中做了精准还原，能够帮助工程师在做PCB封装设计时精准匹配钢网开口尺寸，提升SMT生产的工艺稳定性。在实际选型应用中，这类小尺寸屏蔽电感常被用于蓝牙耳机、智能穿戴设备、小型工控模块的电源回路中，其紧凑的结构尺寸能够在有限的板卡空间内满足大电流回路的电感量需求，同时屏蔽结构能够有效降低EMI干扰，减少整机的电磁兼容整改成本。建模时对磁芯的倒角、电极的圆弧过渡都做了细节还原，能够真实反映元件的实际外形特征，避免数模与实物存在尺寸偏差导致的布局失误。
