阿德勒S3114伺服电机三维结构设计

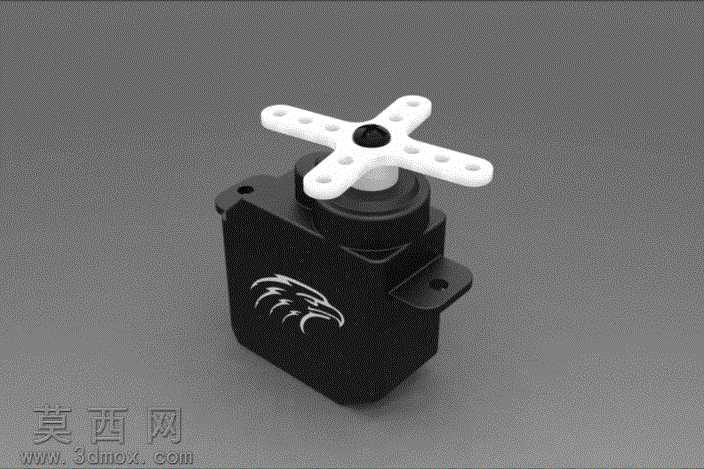

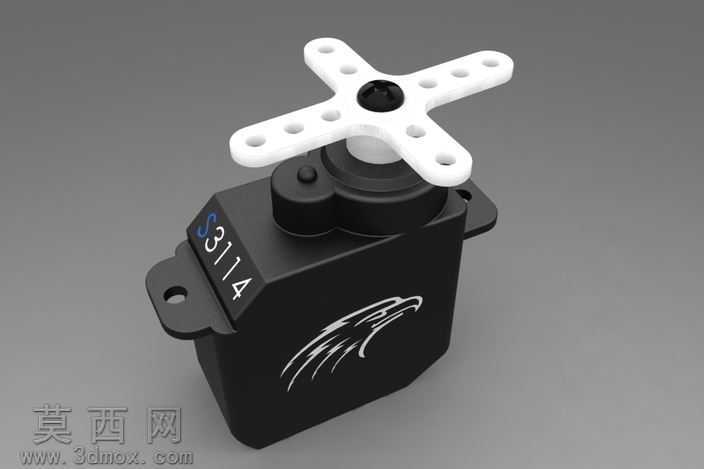

本作品为阿德勒S3114型号伺服电机的三维建模设计成果，建模过程中严格参照该型号舵机的实物尺寸参数进行1:1比例还原，确保各部件的装配公差符合实际生产装配要求。建模阶段首先搭建主体外壳结构，外壳采用带安装耳的方形腔体设计，预留出输出轴的穿出孔位与内部元器件的容纳空间，外壳表面的鹰形标识通过纹理贴图结合凹凸映射实现，还原实物表面的印刷质感，外壳材质选用哑光黑色工程塑料，通过调整材质的粗糙度、漫反射参数模拟真实舵机外壳的磨砂质感，避免渲染时出现过度反光的失真效果。输出端的十字摇臂为该型号伺服电机的标准配套配件，建模时精准还原摇臂上的多组安装孔位，孔位间距与孔径严格匹配实物参数，摇臂材质设置为乳白色硬质塑料，中心与输出轴配合的轴套部分做了分色处理，还原白色轴套与黑色轴芯的层次结构。模型内部虽未做完全拆解展示，但在结构设计上预留了内部减速齿轮组、驱动电路板、直流电机的容纳空间，外壳两侧的安装固定耳做了圆角过渡处理，避免锐边结构，符合实际注塑零件的工艺特征。渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度角投射，搭配补光弱化阴影死角，背景选用中性灰色调突出电机主体，通过环境光遮蔽效果强化各部件衔接处的阴影层次，让整体模型的立体感更强。设计过程中重点考量了伺服电机作为运动执行元件的结构合理性，输出轴与外壳的配合间隙、安装耳的固定孔位尺寸都经过反复校验，确保模型可直接用于机构运动仿真、产品装配演示等场景，摇臂与输出轴的连接结构也还原了实际的卡扣限位设计，能够直观展示该型号伺服电机的外部装配特征与外观细节，为相关机器人、航模、自动化小机构的设计提供精准的三维模型参考。
