透明罩式同轴齿轮减速传动装置

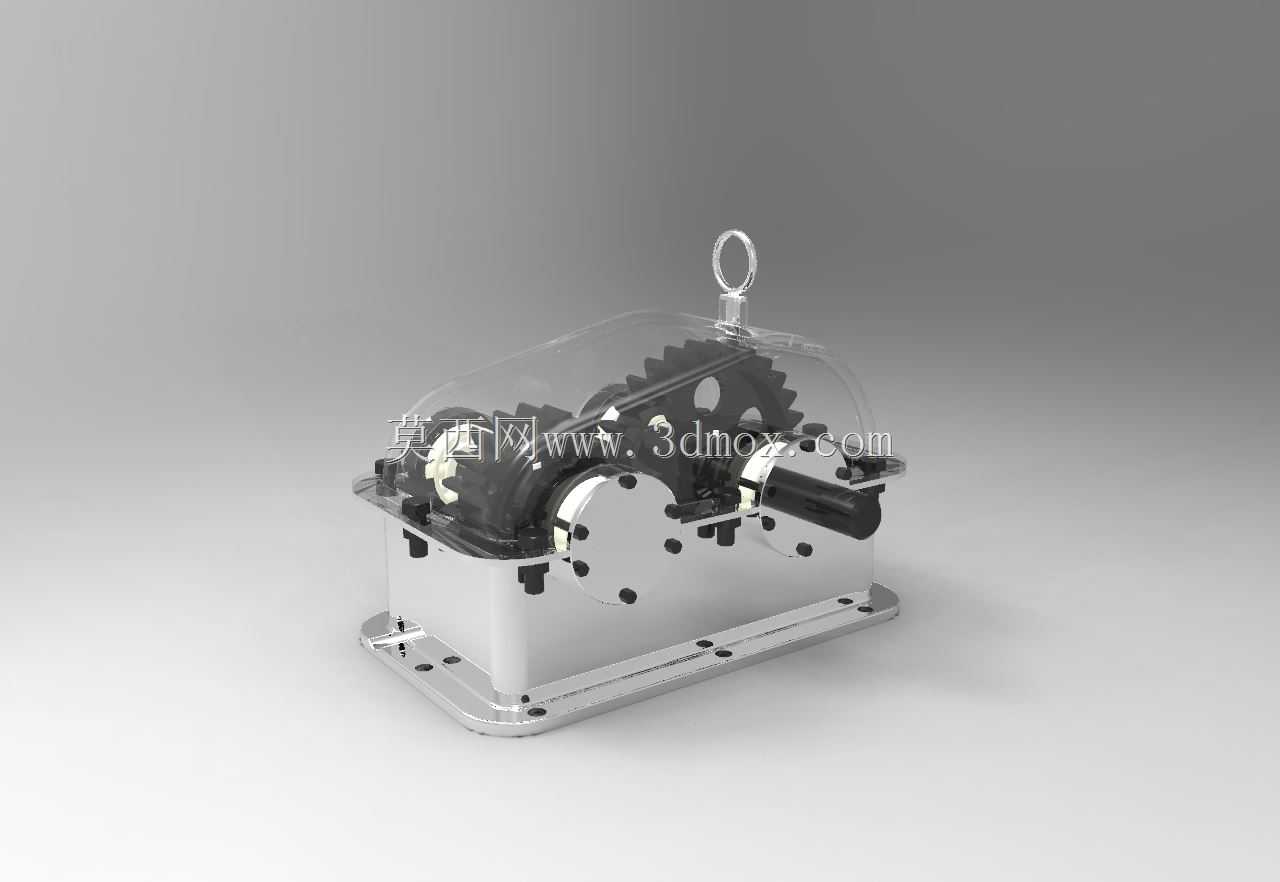

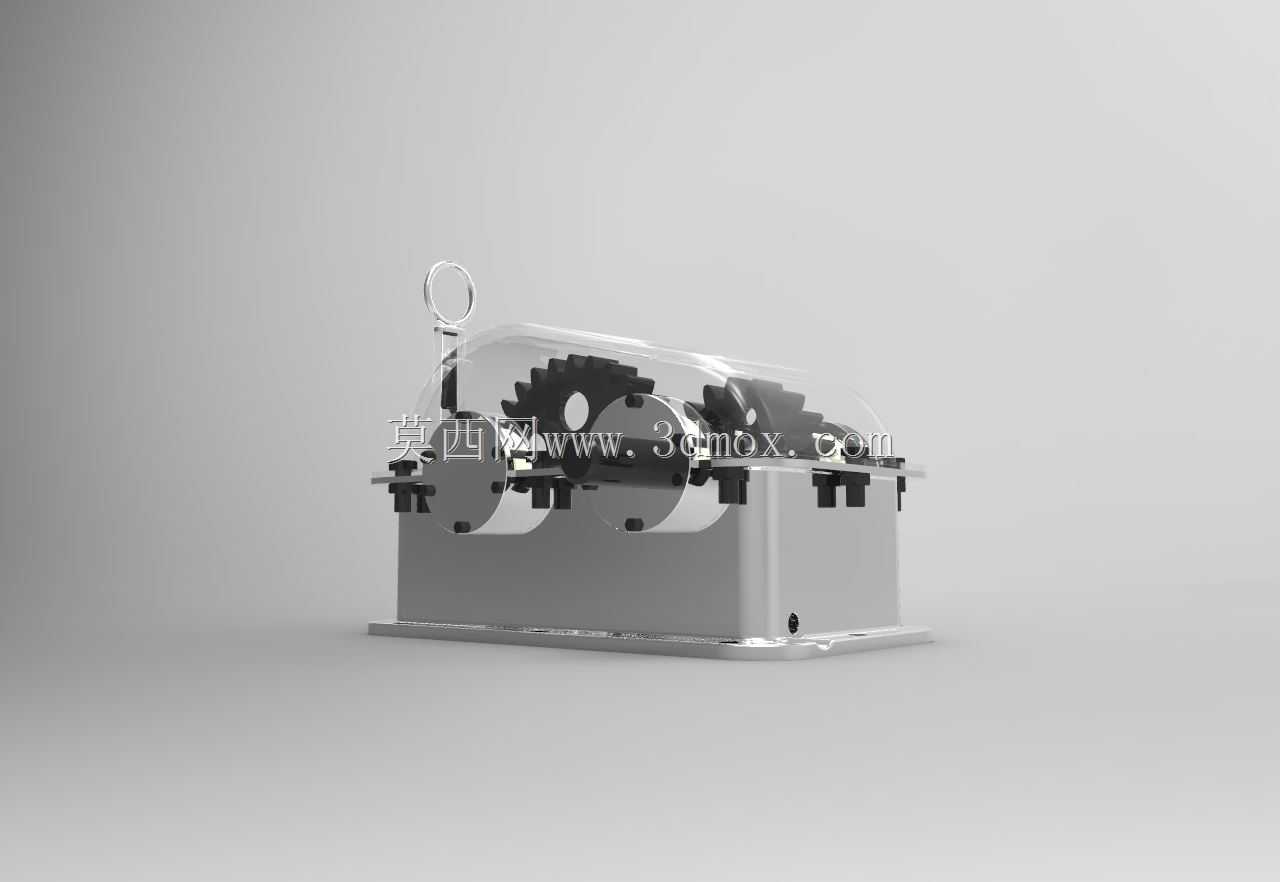

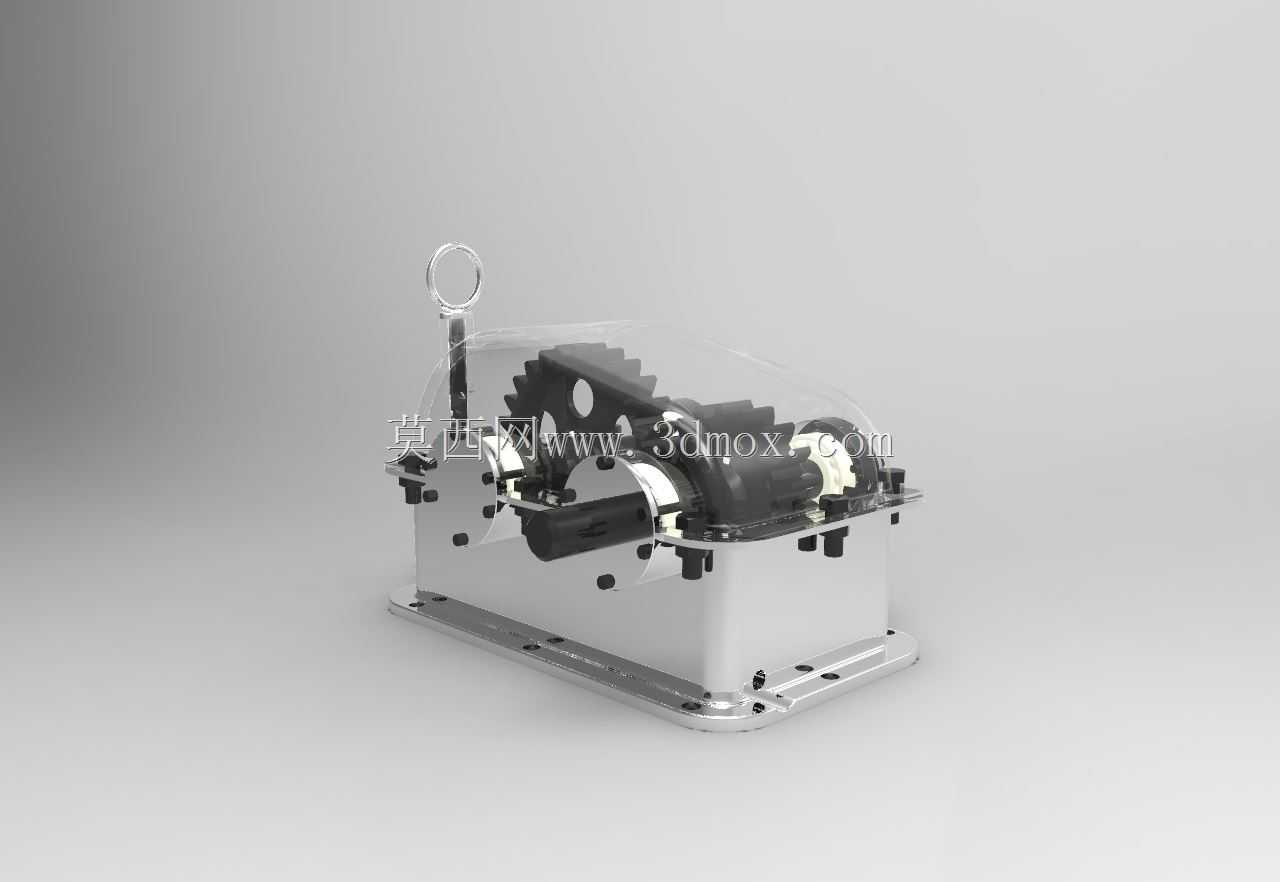

这款传动装置的设计核心围绕动力输入输出的转速扭矩匹配展开，在常规输送线、小型自动化专机、轻工生产设备的动力端改造场景中，这类减速结构的应用占比不低，很多现场运维和结构设计人员在做动力选型时，都会优先考虑这类同轴布置的齿轮减速结构，毕竟其输入输出轴的同轴度特性，能大幅减少设备整体的安装空间占用，不用额外做偏置的动力安装支架。从结构设计思路来看，这款装置采用上下剖分的箱体结构，下半部分为一体式铸铝基座，基座底部预留了成组的安装沉孔，安装孔的孔位间距按照通用小型动力单元的安装边界做了适配，基座侧壁的加强筋沿着轴承座的受力方向布置，能抵消齿轮啮合时产生的径向载荷，避免长期运行后箱体出现形变导致的齿轮啮合间隙变大问题。上半部分采用透明防护外罩，这种设计并非单纯为了展示效果，在实际生产场景中，透明罩可以让运维人员不用拆解箱体就能直接观察内部齿轮的啮合状态、润滑脂的存量与污染情况，日常巡检时能快速判断是否存在齿面磨损、润滑失效的问题，大幅降低日常维护的拆解工作量。内部的齿轮组采用直齿圆柱齿轮啮合传动，各级齿轮的齿宽按照传递扭矩的梯度做了匹配，高速级齿轮齿宽略小于低速级，避免装配时的轴向错位导致齿轮实际啮合宽度不足，齿轮轴的支撑位置采用深沟球轴承做径向支撑，轴承端盖处预留了密封槽，可加装毡圈密封防止润滑脂泄漏，同时阻挡外界的粉尘、切削液进入箱体内部。装置顶部预留了吊环安装位，方便整台设备的吊装转运，输入轴端伸出箱体的位置做了轴伸定位台阶，可直接适配联轴器、同步带轮等常规动力连接件，输出轴端的轴径按照常规负载端的连接尺寸做了标准化设计，不用额外做轴套转接就能对接负载端的传动部件。在实际安装时，需要注意基座安装面的平面度误差不能超过0.1mm，否则会导致箱体受力变形，出现齿轮卡滞、运行噪音过大的问题，齿轮啮合的侧隙需要控制在0.02-0.05mm区间，侧隙过大会导致传动换向时的冲击过大，侧隙过小则会出现运转卡滞、齿面磨损加快的问题。这类减速装置的传动效率相比蜗轮蜗杆结构更高，在连续运行的工况下温升更低，适合轻工装配、物料输送、小型工装夹具的动力传递场景，其透明罩的设计也让它适合用于教学演示场景，能直观展示齿轮减速的传动原理与内部结构组成。
