同轴式二级圆柱锥齿轮减速箱结构设计

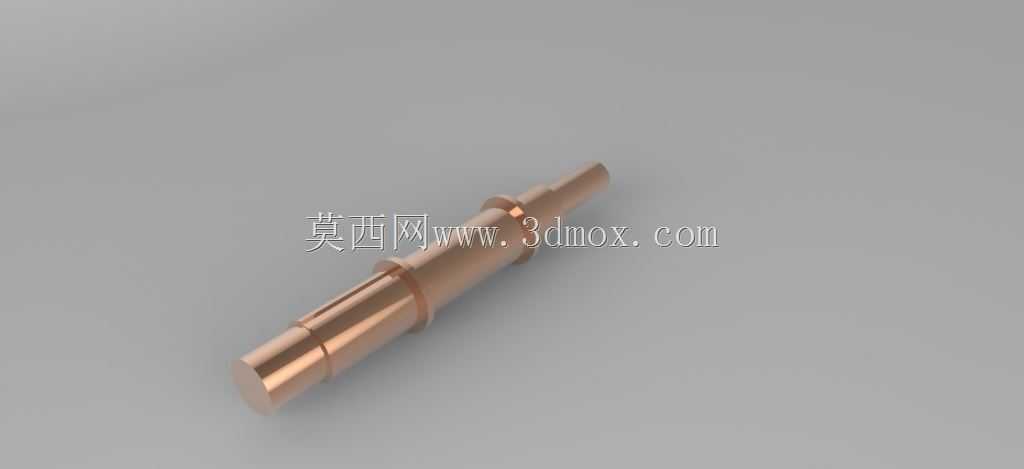

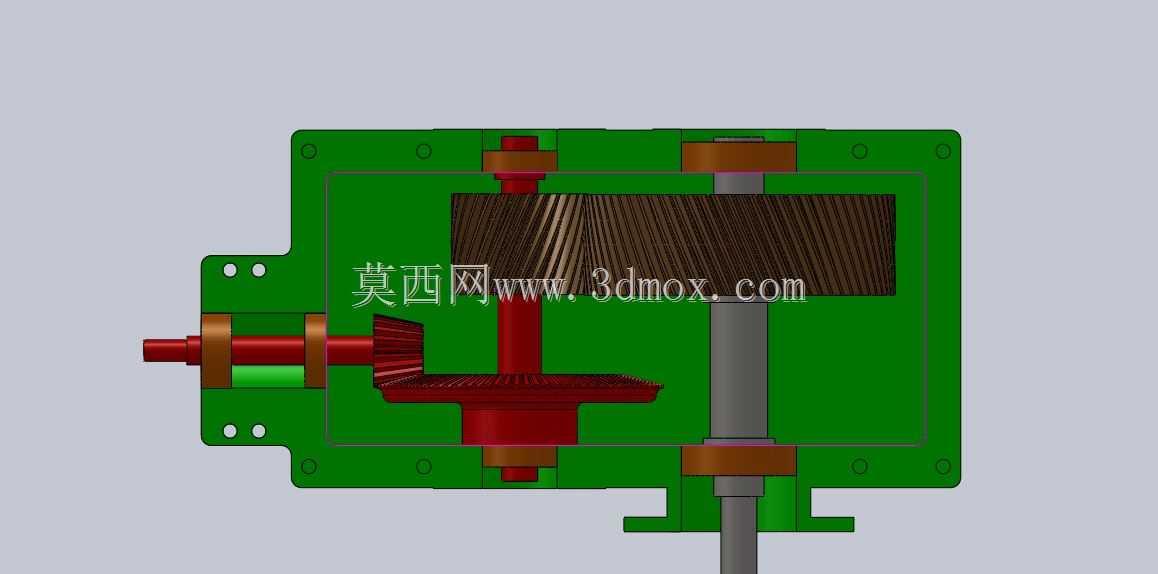

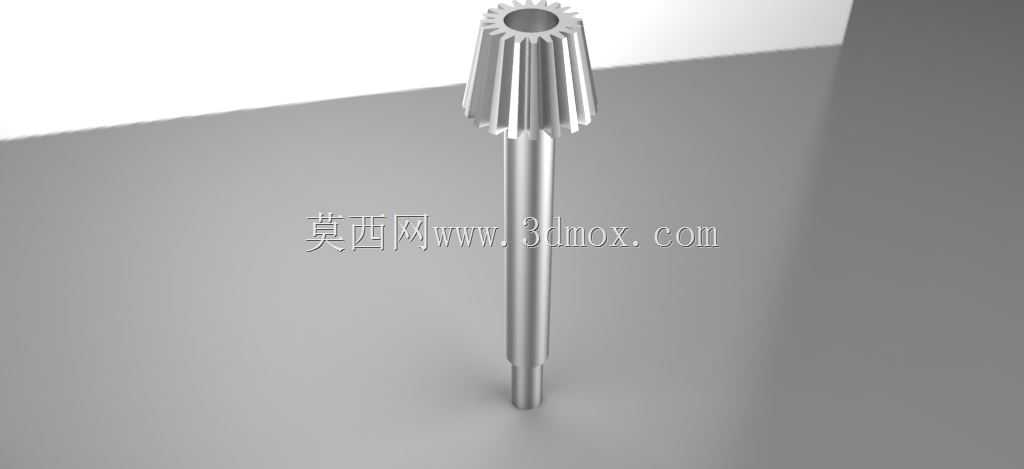

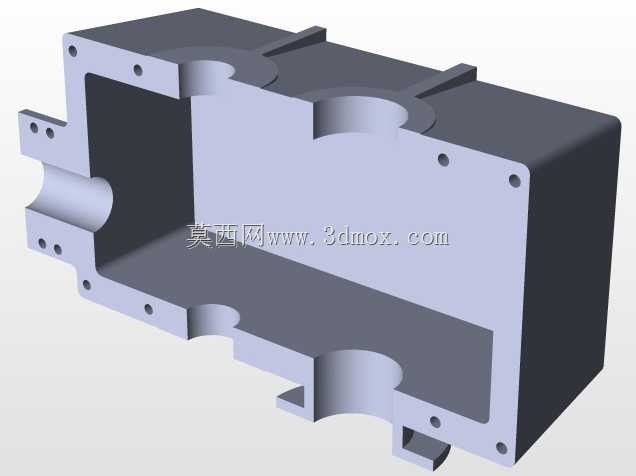

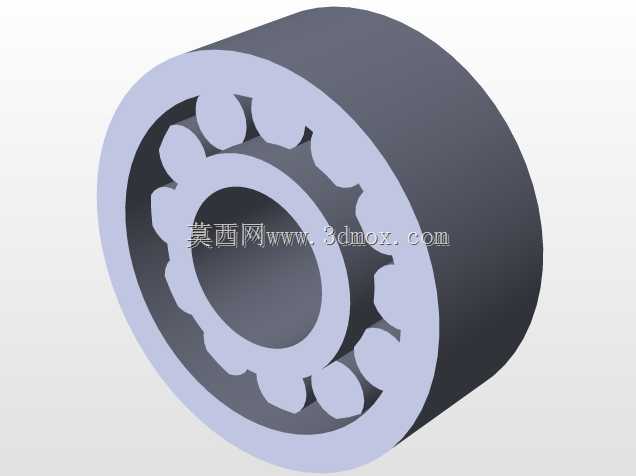

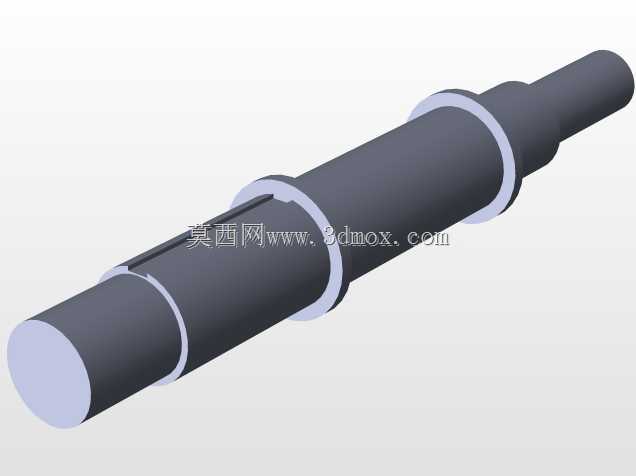

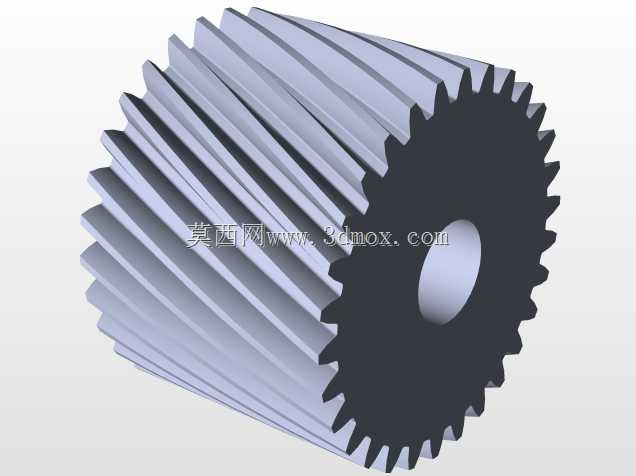

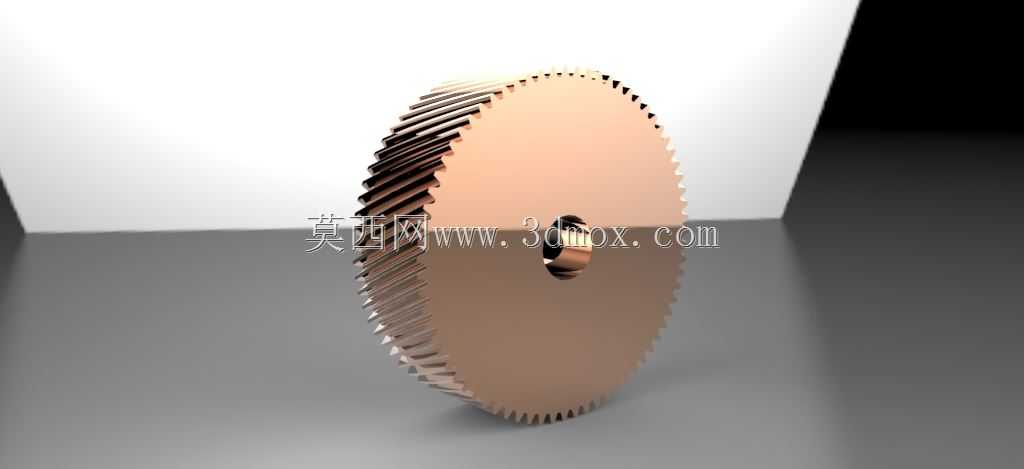

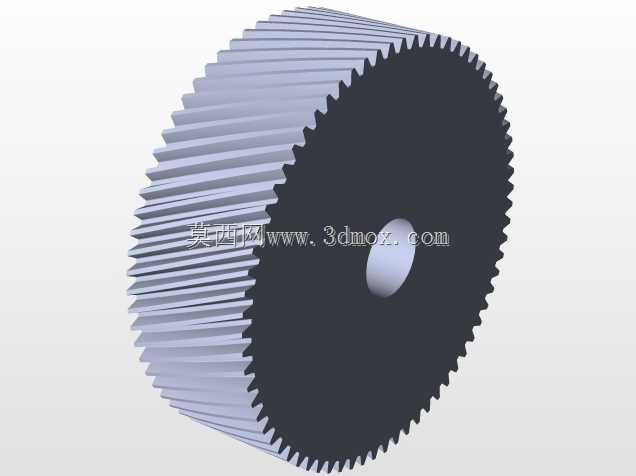

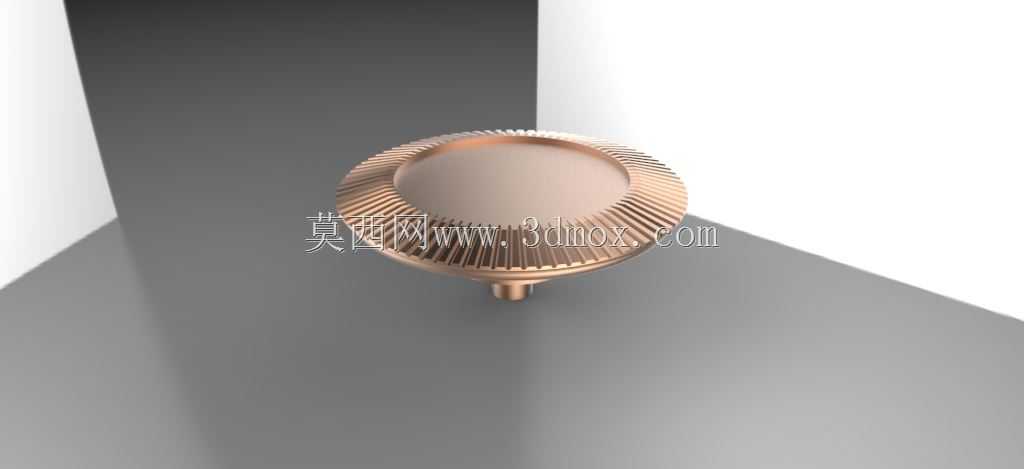

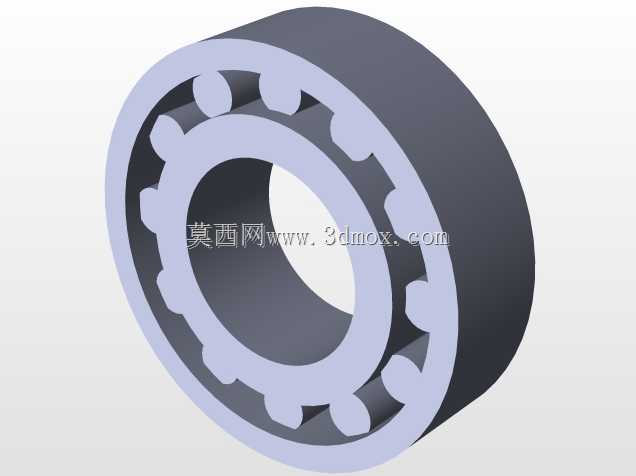

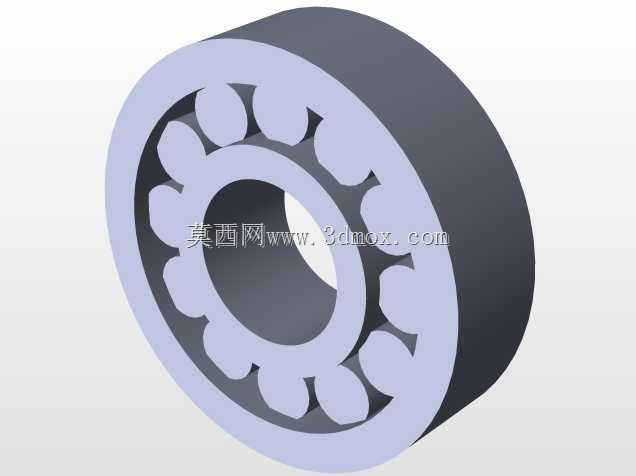

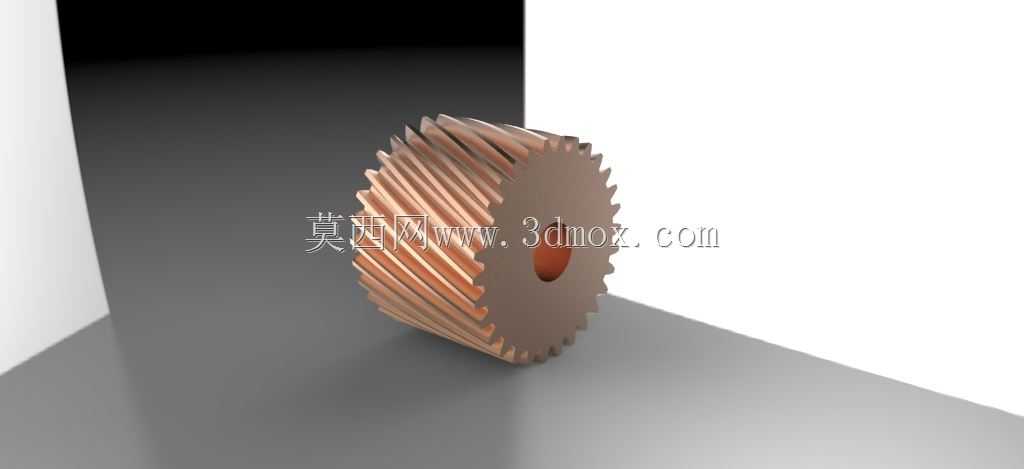

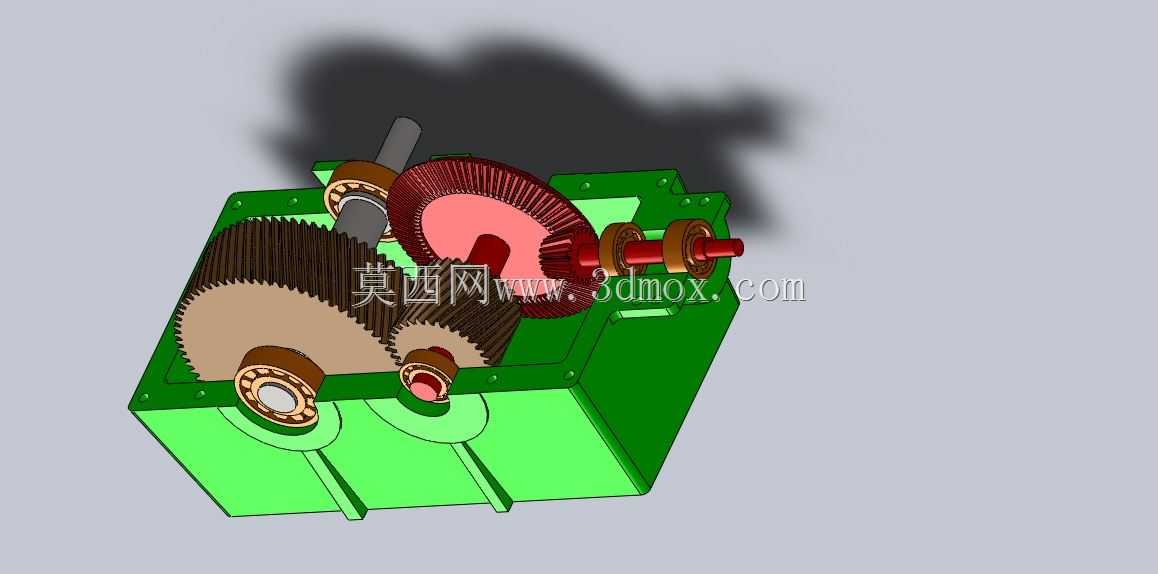

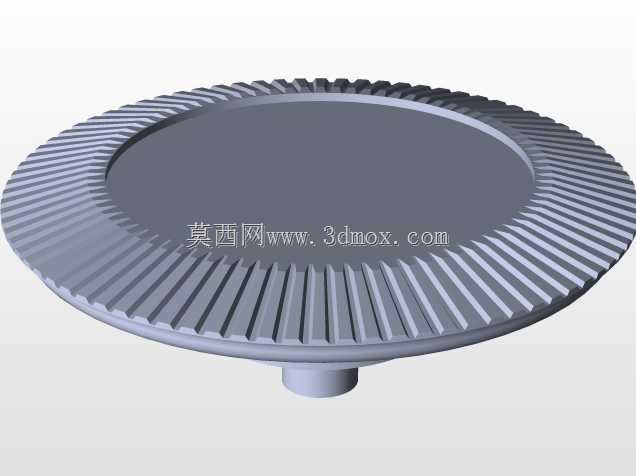

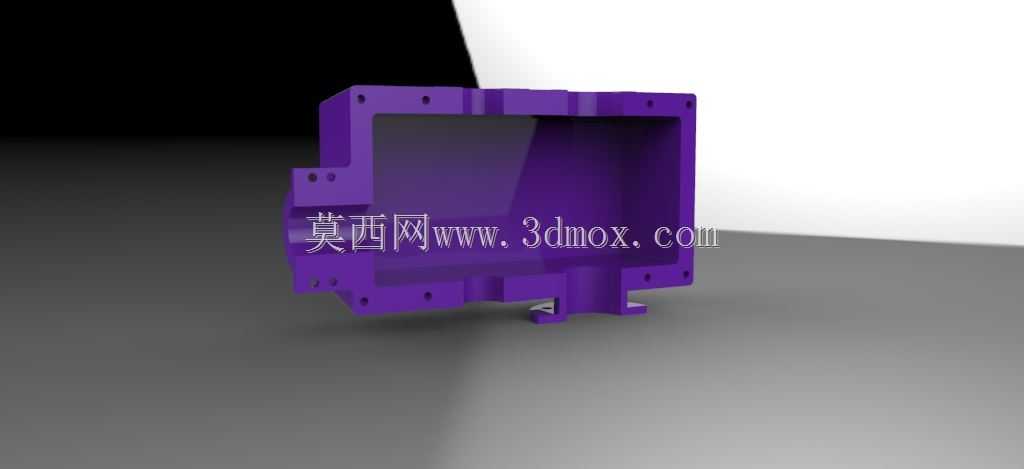

这款减速装置主要适配中小功率的工业传动场景，常见于输送线驱动单元、小型物料加工设备、轻工包装机械的动力输入端，用来匹配原动机高转速低扭矩的输出特性，将动力转换为作业端需要的低转速大扭矩输出，同时通过箱体的刚性支撑保证传动啮合的稳定性，降低传动过程中的振动与噪音传递。从结构布局来看，该设计采用锥齿轮加圆柱齿轮的二级传动架构，输入端的锥齿轮副首先完成动力转向，将输入轴的水平动力换向传递至中间轴，再通过中间轴上的圆柱齿轮副完成二级减速，最终从输出轴输出适配工况的转速扭矩，这种布局可以灵活适配安装空间受限、动力输入输出方向需要垂直转换的设备场景，避免额外增加传动换向构件带来的成本与空间占用。设计过程中优先考虑了齿轮啮合的侧隙控制，各级齿轮的支撑位均配置了适配的滚动轴承，轴承位的轴肩高度按照轴承安装拆卸的工艺要求设置，既保证轴承内圈的轴向定位可靠，也预留了标准拉马的操作空间，方便后期维护时的轴承拆卸更换。箱体采用剖分式结构设计，上下箱的结合面加工有定位销孔，装配时通过锥销定位保证轴承孔的同轴度，箱体侧壁预留了轴承端盖的安装止口，端盖采用嵌入式密封结构，既可以调整轴承的轴向游隙，也能防止箱体内润滑油泄漏以及外部粉尘杂质进入箱体内部污染润滑介质。安装边界方面，箱体底部设置了带安装孔的支撑脚，安装孔的孔距按照通用传动设备的安装基座尺寸匹配设计，输入轴与输出轴的轴伸长度、键槽尺寸均符合通用传动件的连接标准，可以直接配套标准联轴器、带轮等传动连接件，不需要额外做轴头的二次加工。箱体内腔的容积按照齿轮浸油润滑的要求设计，保证低速级大齿轮的浸油深度处于合理区间，既可以通过齿轮转动带起润滑油实现各啮合齿面、轴承的润滑，也不会因为浸油过深造成额外的搅油损失，箱体顶部预留了透气帽安装位，平衡设备运行升温后箱体内外的气压差，避免因为内部压力升高造成密封件渗漏油的问题。各级齿轮的参数匹配经过传动比校核，总传动比分配兼顾了两级齿轮的承载能力均衡，避免单级齿轮负载过大造成早期磨损，齿轮的齿宽系数按照闭式传动的常用范围选取，保证齿面接触强度与齿根弯曲强度满足额定负载下的使用寿命要求，轴系的刚度计算也考虑了齿轮啮合时的径向力与轴向力，避免轴系变形过大造成齿轮偏载，影响传动平稳性。
