XT60连接器面板安装固定座结构

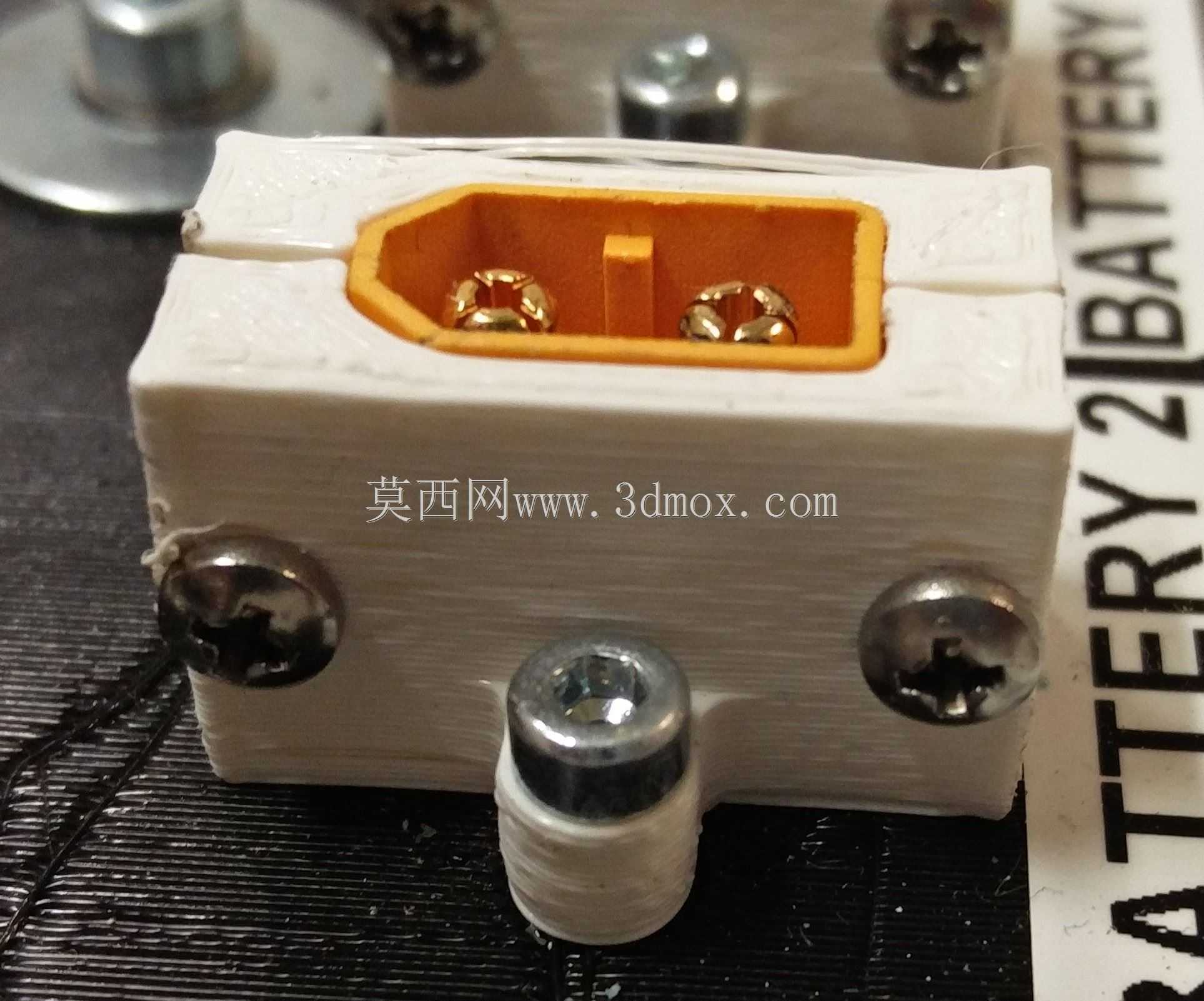

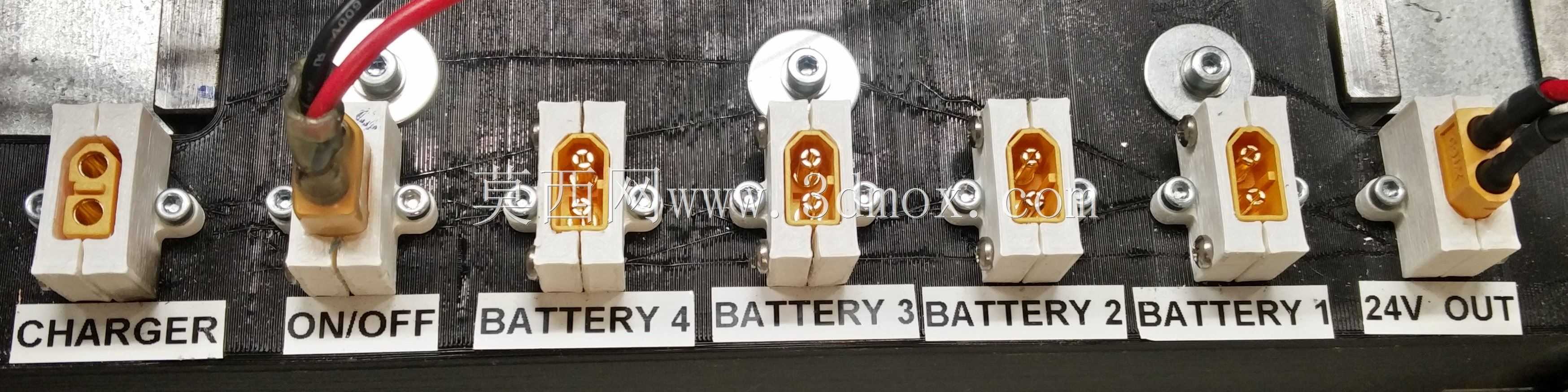

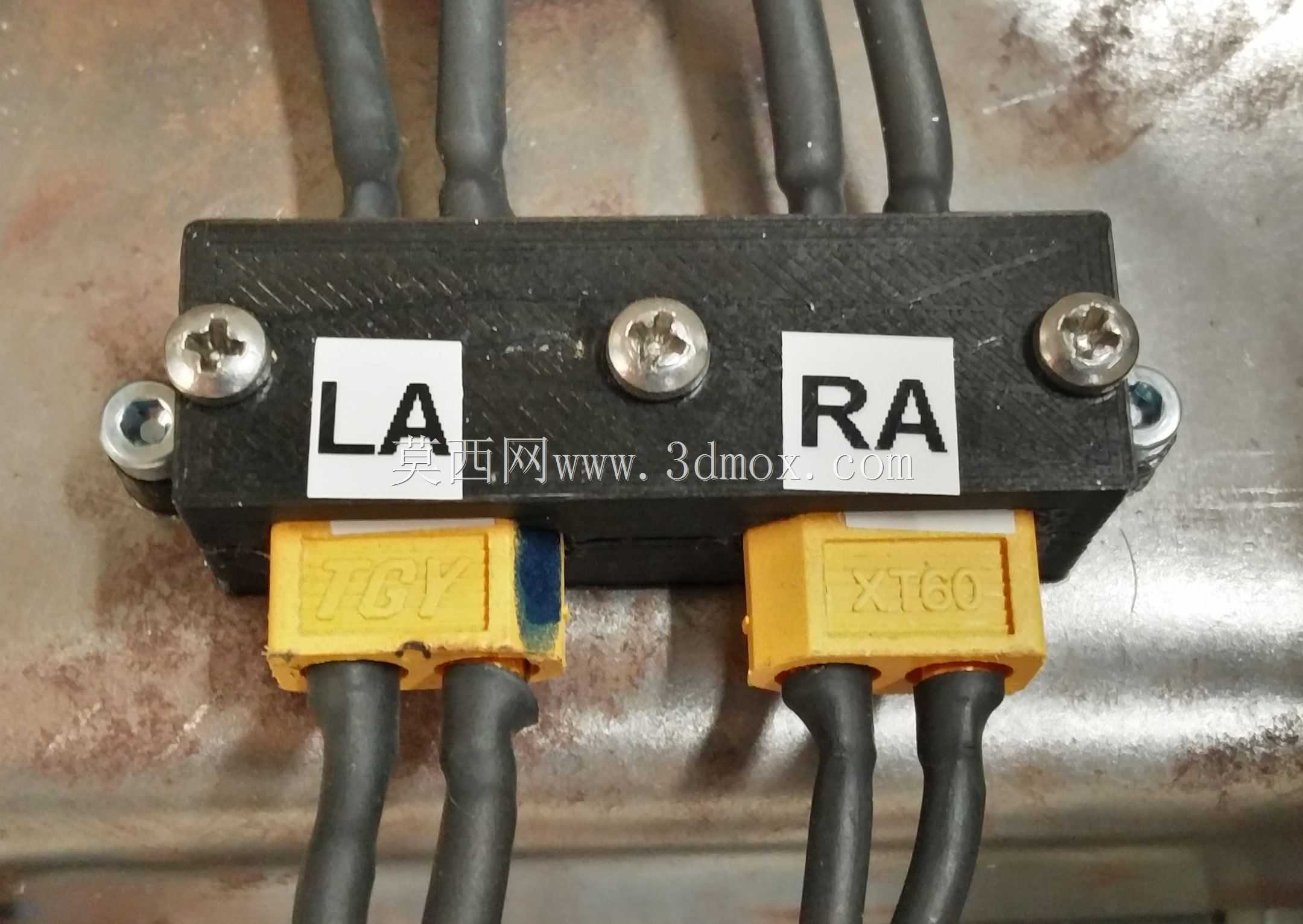

在航模动力系统、储能设备接线、小型移动电源配电、大功率测试治具布线场景中，XT60大电流连接器的面板固定需求十分常见，这款安装结构正是针对这类场景开发的适配固定件，解决XT60公母头直接悬空接线易拉扯松脱、面板开孔后连接器无定位易晃动的问题。从实际安装逻辑来看，该固定座采用分体夹持式设计，将XT60插头本体嵌装在白色绝缘座的型腔内，型腔轮廓完全匹配XT60插头的外部尺寸，装配后不会出现插头周向转动的问题，橙色的插头绝缘部分刚好露出座体表面，不影响公母头对插时的导向定位。固定座的侧面设置了两组连接结构，采用3mm规格、长度8mm的Parker螺丝实现两个半壳的锁紧，把XT60插头牢牢包覆在座体内部，避免插头受外力拉扯时接线端子受力脱焊。针对面板安装的需求，座体上预留了两个M3螺丝的安装孔位，安装时只需在设备面板上开出对应尺寸的避让孔，将装好XT60插头的固定座贴合面板表面，穿入M3螺丝即可完成整体固定，安装后连接器与面板贴合紧密，不会出现缝隙过大导致的防尘失效问题。从设计思路上，这款固定座优先考虑了安装后的抗拉扯性能，所有螺丝锁紧点都避开了插头的接线区域，不会干涉焊线操作，同时座体的绝缘材质可以避免插头金属部分与金属面板直接接触造成的短路风险，在大电流通电场景下能有效提升接线安全性。安装边界方面，固定座突出面板的高度经过优化，不会因为座体过高导致设备内部布线空间被过度占用，插头插合后的插拔力完全由固定座和安装螺丝承担，不会传递到后端的焊接导线上，能大幅降低长期使用后导线脱焊、接触不良的故障概率。在实际选型使用时，只需确认面板开孔尺寸与固定座的嵌入轮廓匹配，M3安装孔的中心距符合座体设计参数，即可快速完成装配，不需要额外定制特殊规格的紧固件，所有安装配件都是通用标准件，后期维护更换十分便捷。这类固定结构尤其适合经常需要插拔XT60接头的测试设备、便携储能产品，能有效提升接口的耐用性，避免反复插拔导致的连接器松动移位。
