齐默GPP5008N_21_A气动夹持器结构设计

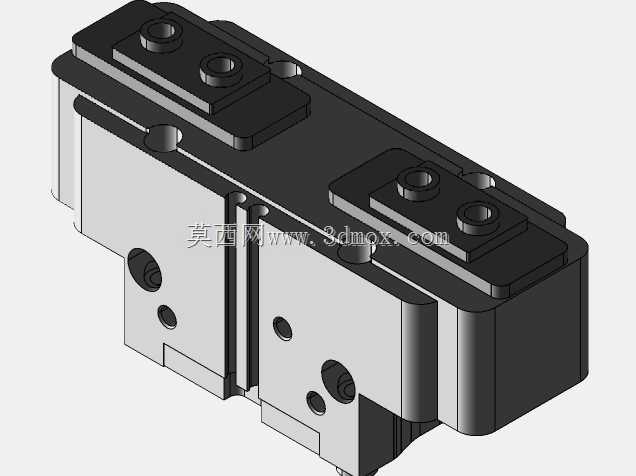

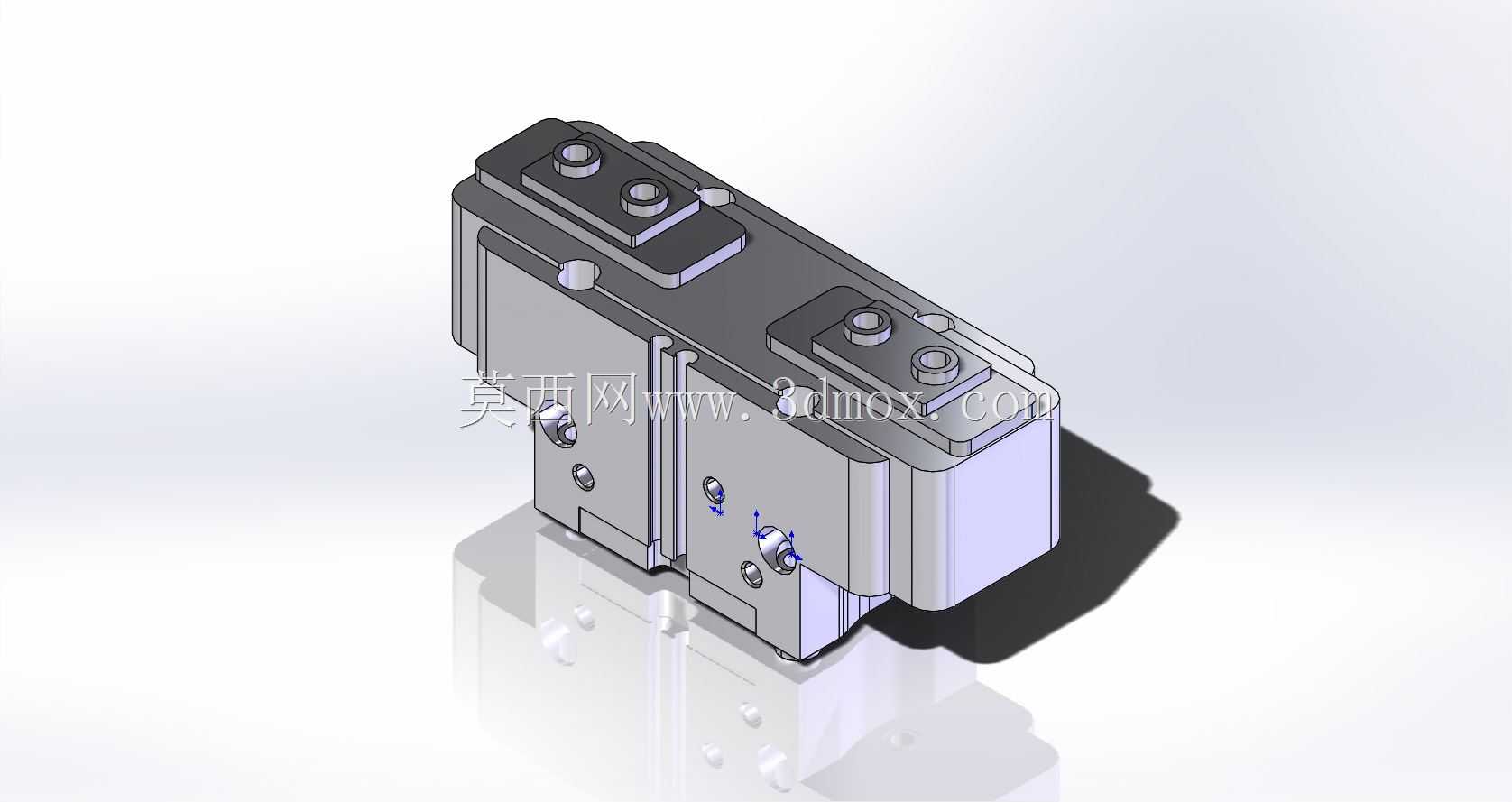

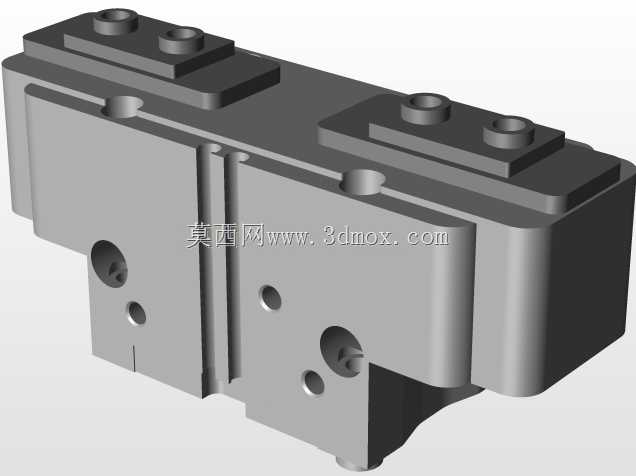

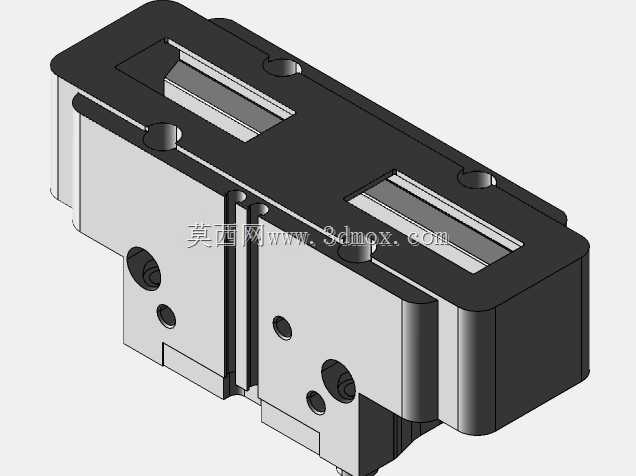

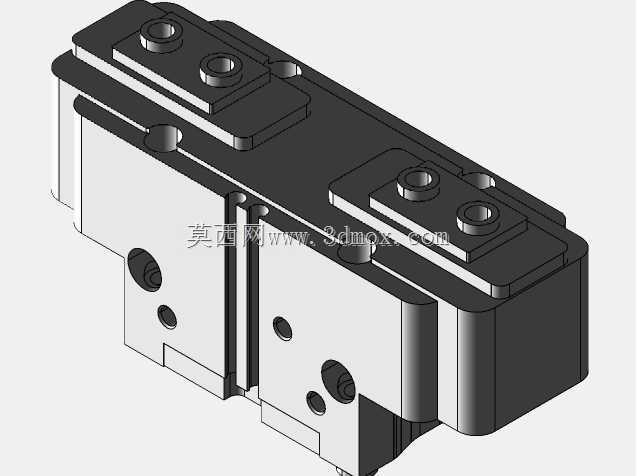

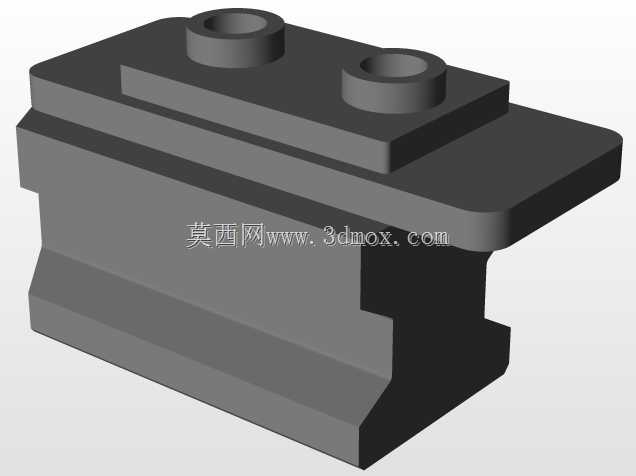

这款气动夹持器是自动化产线末端执行机构里的常用部件，在3C电子组装、汽车零部件上下料、小型工件分拣工位中应用十分广泛，主要负责完成小型规则或异形工件的抓取、移位、装夹动作，适配多类轻型自动化装配场景的工件夹持需求。从结构设计来看，该夹持器采用双活塞平行驱动的结构布局，夹爪的运动轨迹为直线平行开合，相比摆杆式夹爪，平行夹取的方式对工件外形的适配性更强，不会在夹取过程中对工件表面产生额外的侧向挤压力，能有效避免薄壁类、易刮花工件的装夹损伤。夹持器本体采用一体化硬质铝合金加工成型，表面做了硬质阳极氧化处理，既保证了整体结构的刚性，又控制了整体自重，能适配多数轻型工业机器人、直线模组的负载上限，降低末端执行机构的负载冗余。在安装边界设计上，夹持器的两个夹爪端面预留了标准的工装安装螺孔，可根据实际抓取工件的外形定制适配的夹指，不需要对夹持器本体做二次加工即可快速适配不同的工件抓取需求；本体的安装面设置了定位销孔与安装螺孔，可直接与标准的法兰安装板对接，安装时不需要额外设计转接件，能大幅缩短自动化设备的组装调试周期。气路接口设置在夹持器的侧端面，采用标准的快插接口规格，适配常规的气动软管尺寸，气路布局紧凑，不会在夹爪开合过程中与周边工装产生干涉。内部的活塞密封采用低摩擦阻力的密封圈结构，在保证气腔密封性能的同时，降低了活塞运动的阻力，让夹爪的开合动作更平顺，响应速度更快，重复定位精度能满足多数精密装配工位的装夹要求。夹持器的开合行程经过合理匹配，可覆盖一定尺寸范围内的工件夹取需求，不需要频繁更换夹指就能适配同系列不同规格的工件，在多品种小批量的柔性生产场景中，能有效减少工装更换的时间，提升产线的换型效率。在实际选型应用中，需要结合工件的重量、夹持接触面的摩擦系数匹配对应的供气压力，保证夹持力足够克服工件移位过程中的惯性力，避免工件在高速移位过程中出现脱落的情况；同时要注意安装时的周边空间预留，保证夹爪全行程开合过程中不会与周边的设备结构、工件料道产生碰撞干涉。
