四滑块同步自定心锁紧夹持机构

该自定心锁紧机构主要面向精密装夹、工件定位类工业场景，可广泛应用于圆形、轴类、盘类零件的加工夹持工位，也可集成在自动化装配线的工件定位模块、检测工位的工件固定单元中，替代传统三爪卡盘适配方形安装空间的装夹需求，在小空间内实现高精度的同轴定心与锁紧动作，解决多工位同步装夹时定心精度不一致、夹持动作不同步的常见问题。

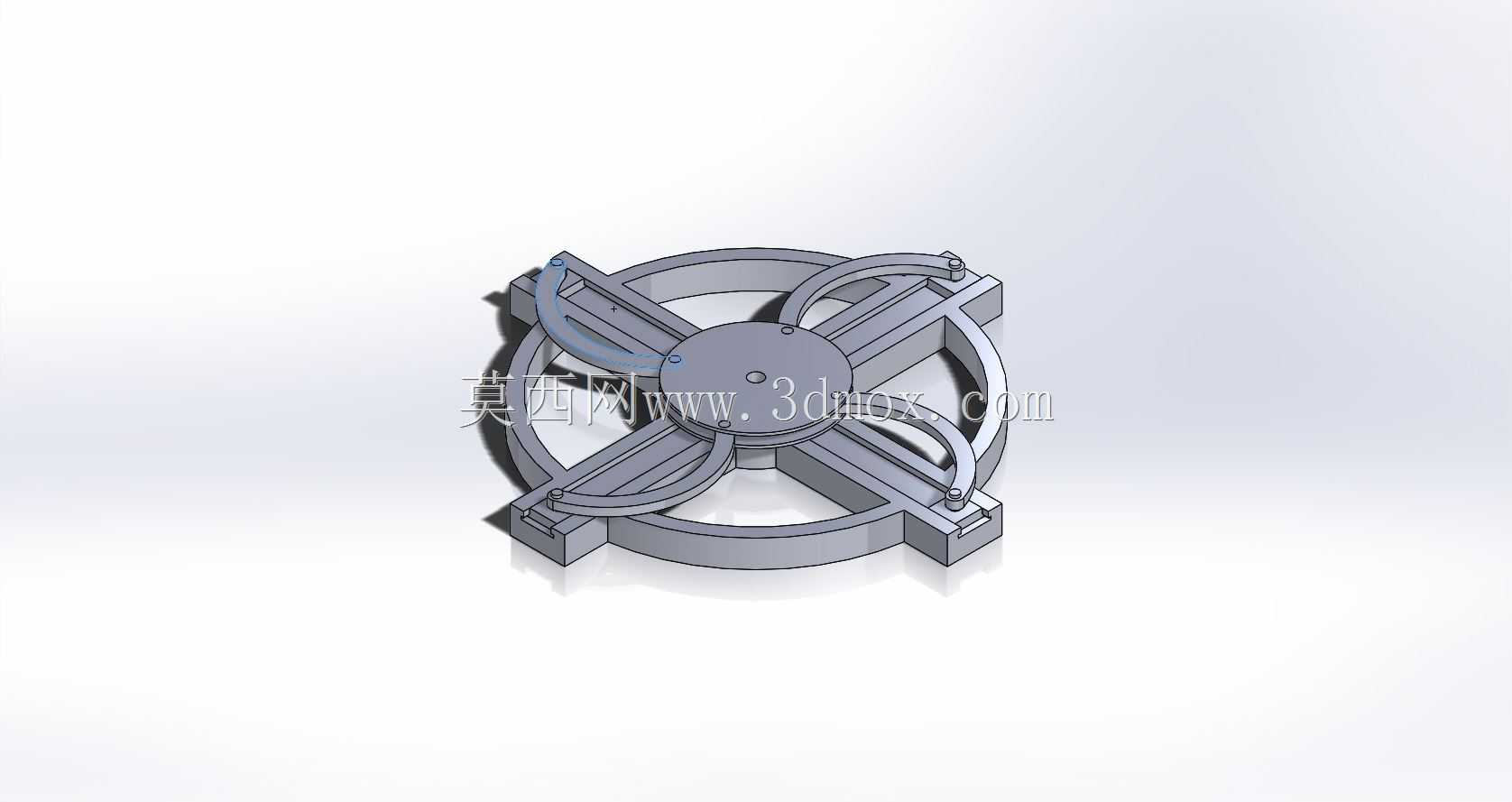

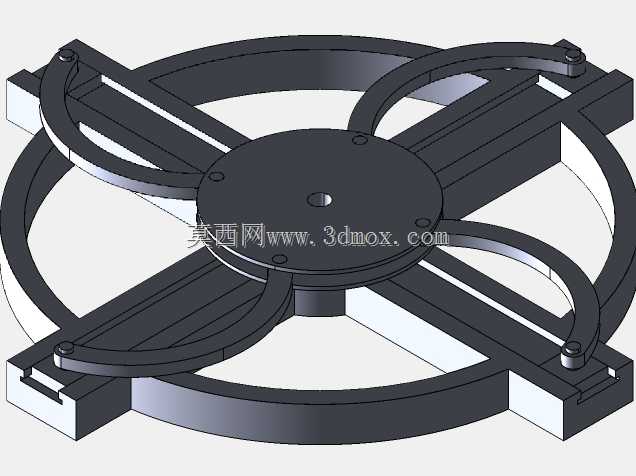

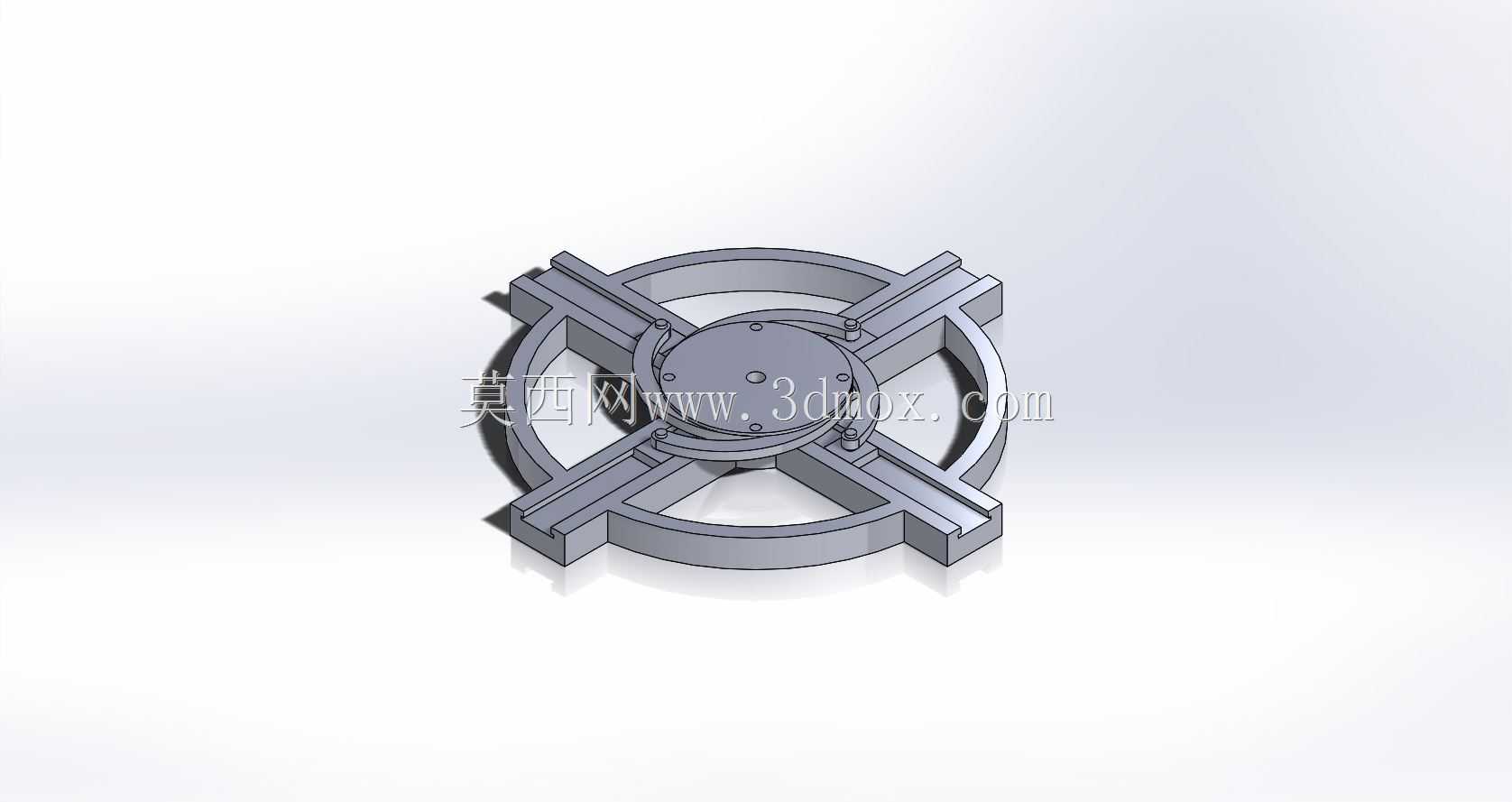

机构核心功能为四向同步自定心锁紧，通过中心转盘的转动驱动四个周向均匀分布的臂体同步动作，每个臂体上的滑块受环形导轨约束仅能做径向直线移动，当中心盘转动时，四个滑块会以完全相同的线速度同步向中心收拢，可自动将放置在滑块夹持端的工件调整至机构中心位置，无需额外找正操作，锁紧后可保持稳定的夹持力，避免工件在加工、检测过程中出现偏移。

设计层面采用了纯机械联动的结构方案，无需额外的同步控制元件即可实现四个夹持点的动作同步，中心盘与臂体之间采用弧形槽配合传动，将中心盘的旋转运动平稳转化为滑块的径向直线运动，整体结构无复杂异形零件，加工难度低，装配时仅需保证四个臂体的安装角度均分90度、滑块与导轨的配合间隙控制在合理范围，即可保证定心精度。环形外框既作为四个臂体的安装基座，也为滑块的径向移动提供末端限位，避免滑块超出行程脱落，中心盘预留驱动接口，可适配手动旋钮、气动马达、伺服电机等多种驱动方式，适配不同自动化程度的设备需求。

安装边界上，整体为扁平式圆盘结构，外轮廓为正圆形安装基准面，可直接通过法兰连接方式固定在设备工作台面，安装孔位沿外框周向均匀分布，无需额外设计转接板；整体厚度较薄，不会占用过多的轴向安装空间，四个滑块的行程范围覆盖常规小型轴类、盘类零件的直径夹持区间，夹持端可根据工件外形更换不同的夹头垫块，适配光滑圆柱面、带台阶轴面、异形外轮廓等多种工件的夹持需求，机构收拢后的最小中心通孔可避让工件的伸出段，适配长轴类零件的贯穿装夹场景。
