FLYGT型电缆式液位浮球开关结构设计

这款浮球式液位检测部件，常配套潜水排污泵、潜污泵组使用，在市政排污、建筑给排水、工业废水收集、水池液位管控场景中承担液位信号触发功能，当被测液位到达设定阈值时，浮球随液位抬升或下落，内置的微动开关触发通断信号，直接控制水泵的启停，无需额外配置复杂的液位变送单元，依靠浮力与重力的力矩差实现信号切换，结构简单可靠，在污废水、含少量杂质的水体环境中也能稳定工作，不易被杂物卡滞。

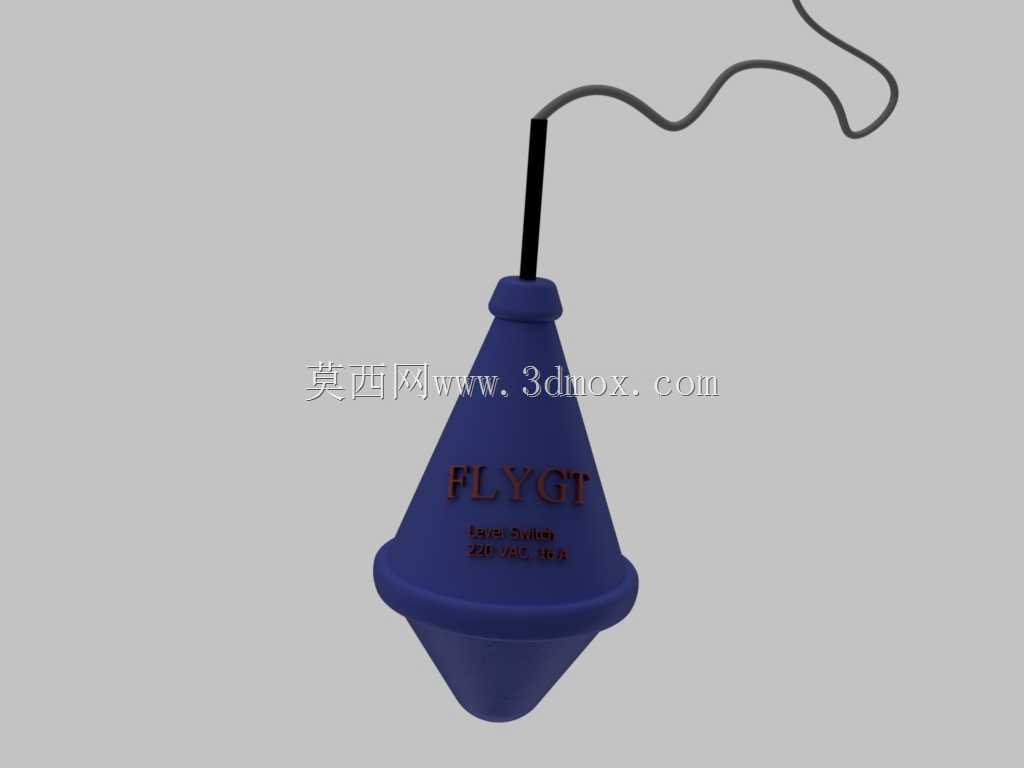

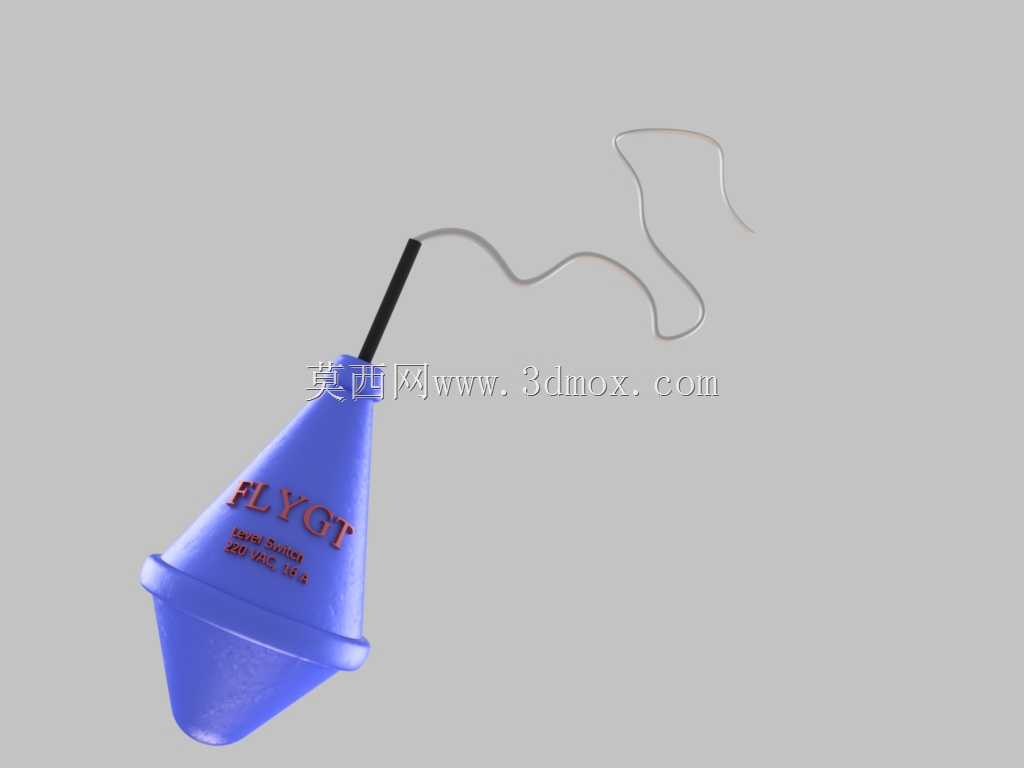

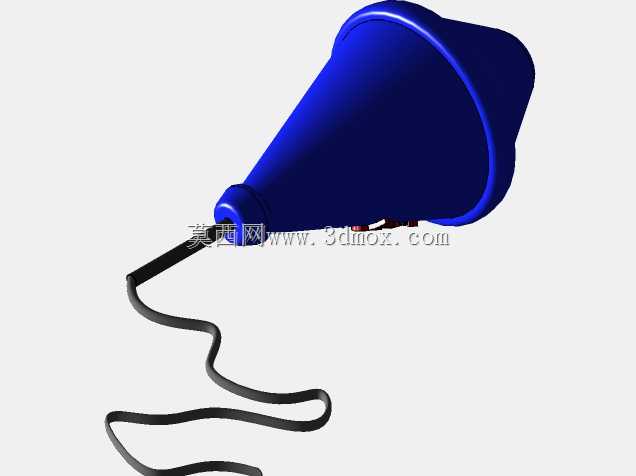

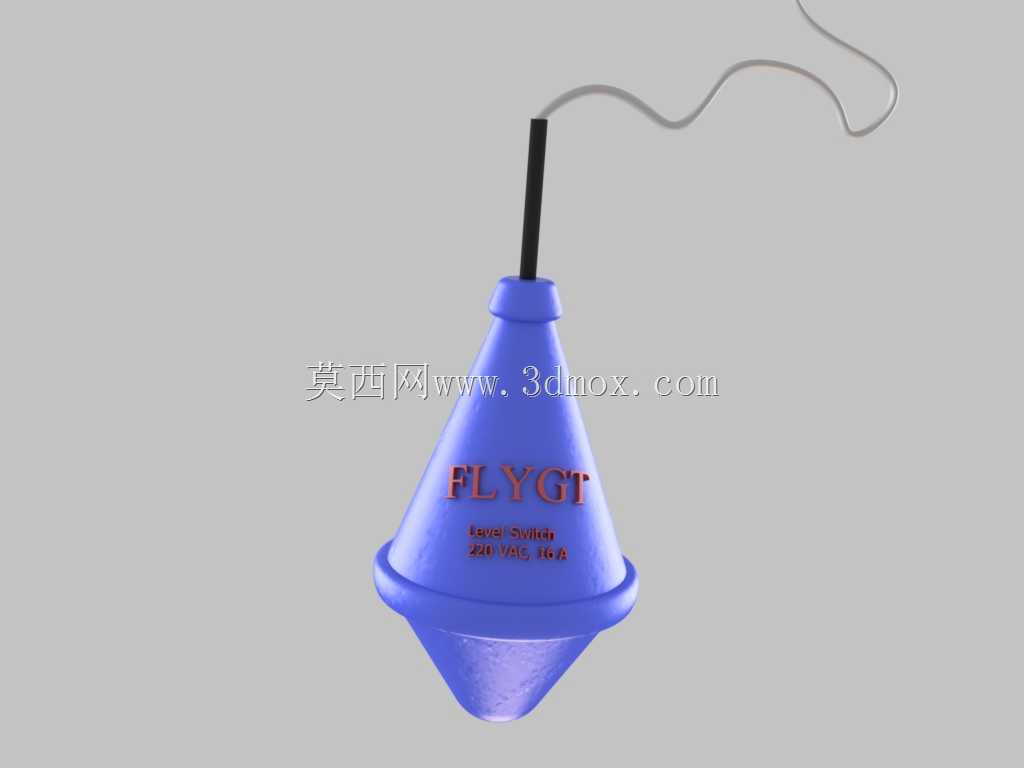

从结构设计来看，整体采用锥台形浮体外壳，这种锥形造型一方面可以降低浮球在液位波动时的水流阻力，减少水面波浪带来的误触发概率，另一方面锥面的导流设计能让附着在浮体表面的杂物、污泥顺着斜面滑落，避免长期使用后浮球表面积垢导致重量变化，影响液位触发精度。浮体内部封装了微动开关与配重结构，出线端采用密封压合结构，电缆从浮球顶端的密封段引出，整体防护等级满足水下长期浸泡的使用要求，电缆内部集成了信号传输线与受力抗拉筋，避免浮球随液位浮动时电缆根部反复弯折出现断线、密封失效的问题。

设计过程中需要重点考量浮球的安装边界与动作角度，这类浮球开关通常采用悬挂式安装，不需要额外的固定支架，只需要根据设定的液位高度，将电缆固定在池壁或者泵体的挂点上，浮球自然垂落时处于低液位触发状态，当液位上升，浮球随水面上浮，当浮球与悬挂点的夹角达到动作阈值时，内部开关切换状态，触发水泵启动；当液位下降，浮球随之下落，角度回落至复位阈值时，开关复位，水泵停止运行。浮体的整体重量经过严格配平，确保在清水、常规污水介质中都能达到设计的浮起角度，不会因为介质密度的小幅波动出现误动作。出线端的密封结构采用多层橡胶压合设计，能承受一定的水压，适配常规的集水池、污水井的安装深度，不会因为水下压力出现渗水进入浮体内部的情况，浮球外壳采用耐腐的工程塑料材质，能适应弱酸弱碱的污水环境，长期浸泡不会出现壳体开裂、材质老化变脆的问题。在配套泵组设计时，需要根据水池的深度、泵的启停液位差，调整电缆的悬挂长度，确保浮球的动作区间正好匹配水泵的运行液位，避免出现水泵空转或者溢水的问题，同时要预留足够的电缆活动余量，避免浮球浮动过程中被池内的管道、支架等部件挂住，导致信号失效。
