PCB板载贴片式SD卡座连接器结构设计

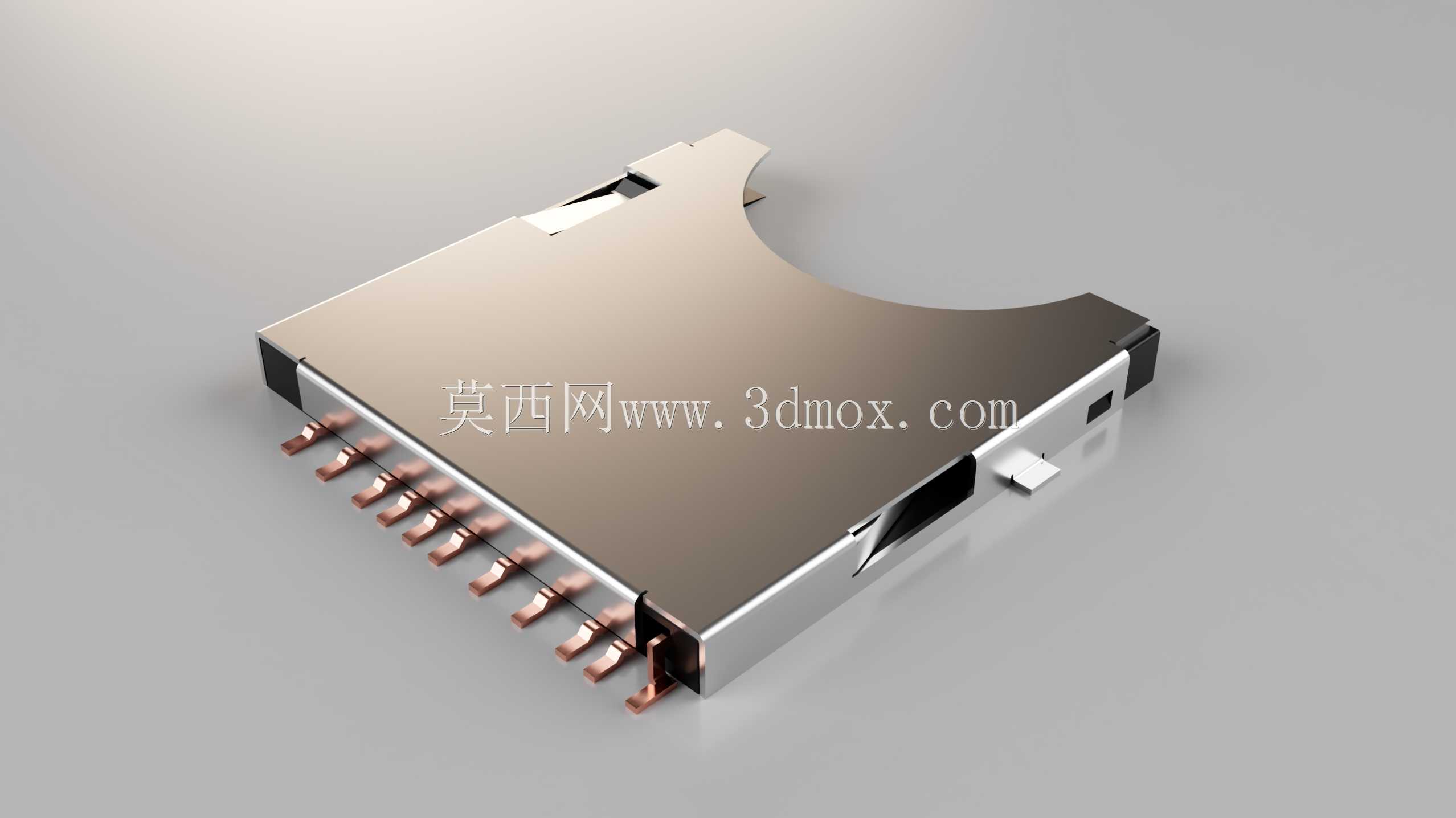

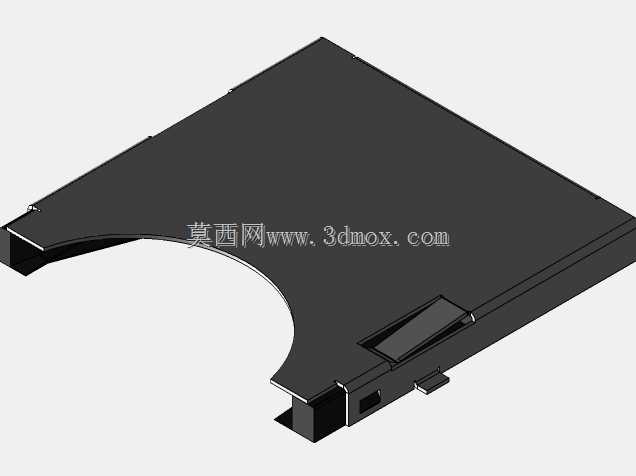

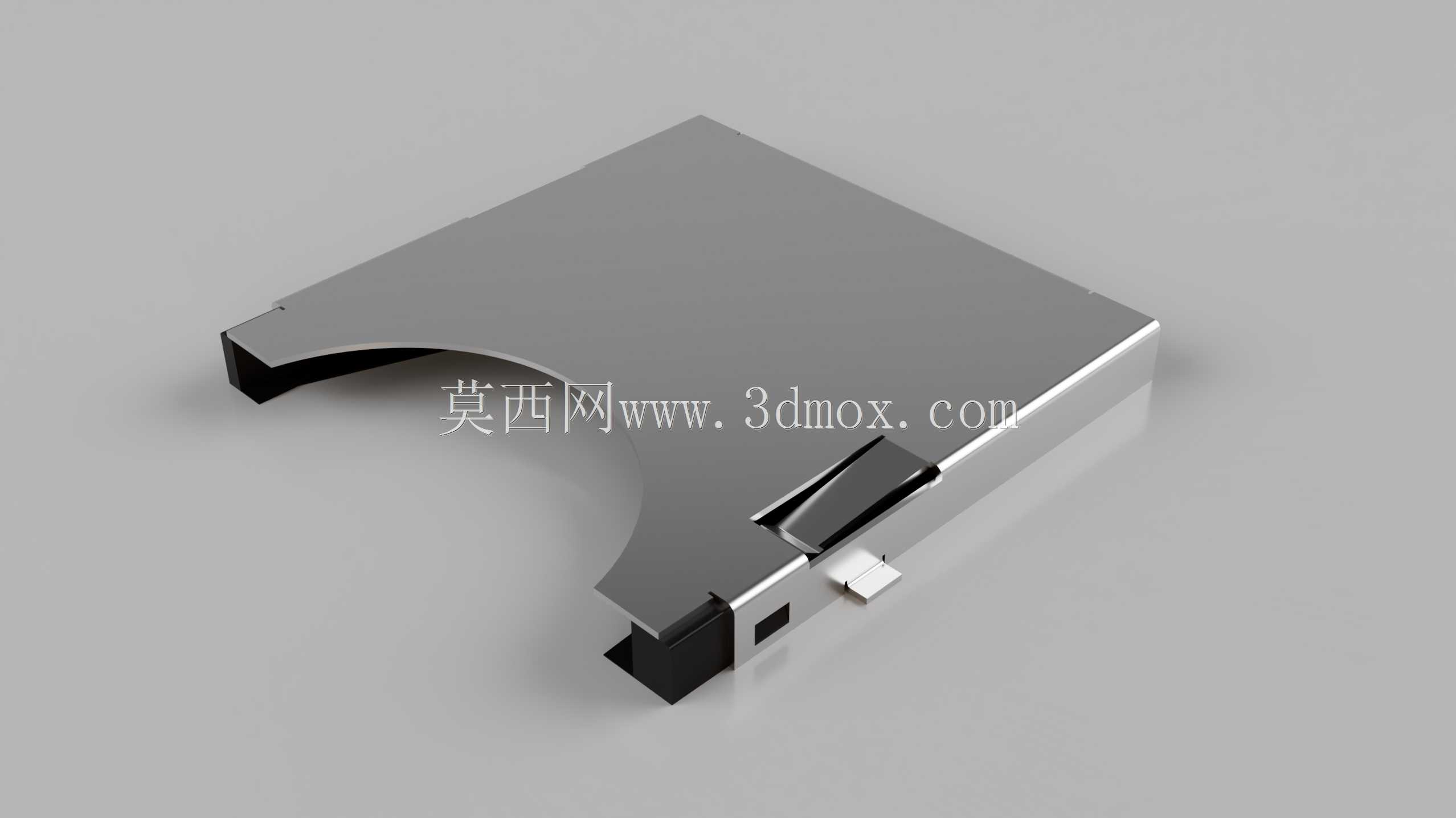

这款板载SD卡座主要面向消费电子、工业控制板卡的存储扩展场景设计，适配需要外置可插拔存储介质的PCB布局需求，安装位置限定在PCB顶层焊盘区域，采用SMT回流焊工艺完成固定，无需额外开孔或插件工序，适配常规SMT产线的自动化贴装流程，能有效降低组装环节的人工干预成本。从结构设计逻辑来看，卡座主体采用金属屏蔽壳包覆绝缘基座的架构，金属壳一方面提供插拔过程中的结构强度支撑，避免多次插拔后基座开裂变形，另一方面可形成连续的电磁屏蔽腔体，减少SD卡工作时与板上高频线路之间的信号串扰，金属壳边缘设置的定位凸点与PCB上的丝印定位框对应，贴装时可快速完成对位，偏移公差可控制在±0.1mm以内，满足高精度贴装的工艺要求。接触端子采用磷青铜材质冲压成型，接触端设计为弧形弹性结构，SD卡插入时端子产生的正向压力可保证接触电阻稳定在毫欧级，避免振动环境下出现接触不良的问题，端子焊端采用鸥翼型引脚设计，焊盘润湿面积充足，回流焊后焊点强度可承受至少500次插拔的侧向应力，不会出现焊盘脱落的情况。卡座的插拔导向结构做了圆弧过渡处理，SD卡插入时可顺着导向斜面滑入到位，不会出现卡滞、插反的问题，侧面设置的弹片锁止结构在卡插入到位后会发出清晰的到位反馈，同时提供足够的保持力，避免设备运输或使用过程中SD卡意外脱出，按压弹出的结构行程经过反复校核，弹出长度控制在3mm左右，既方便用户取卡，又不会因为弹出过长导致卡掉落。安装边界方面，卡座整体高度控制在1.8mm以内，不会占用过多板上垂直空间，适配薄型化设备的堆叠设计需求，引脚间距符合标准SD卡的协议定义，布线时可直接参考SDIO接口的走线规则，差分信号对的走线长度差可通过引脚出线位置直接补偿，减少后期布线的工作量。绝缘基座采用耐高温LCP材质注塑成型，可承受260℃的回流焊高温，不会出现过炉后变形、端子移位的问题，基座上的端子槽位精度控制在±0.05mm，保证每个端子的位置度一致，避免出现个别端子接触不良的情况。在实际选型应用中，这款卡座可直接替代同规格的进口品牌卡座，结构尺寸完全兼容，焊盘定义通用，无需修改原有PCB布局即可完成替换，适合用在手持检测设备、工业数据采集终端、嵌入式开发板、车载影音模块等需要SD存储扩展的产品上，可适配常规标准尺寸SD卡，支持SDIO与SPI两种通讯模式，满足不同主控芯片的接口需求。
