石油开采游梁式抽油机结构设计

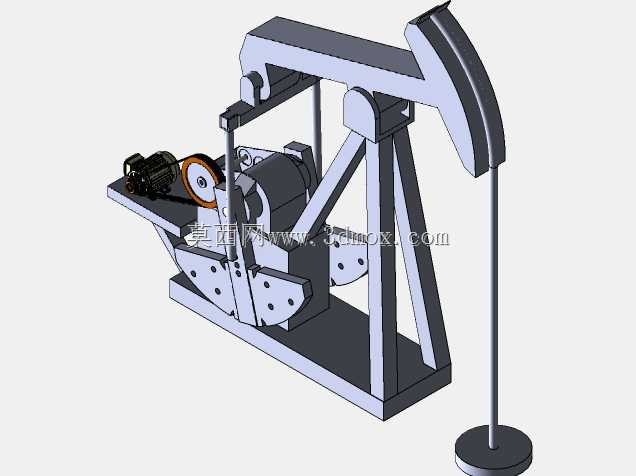

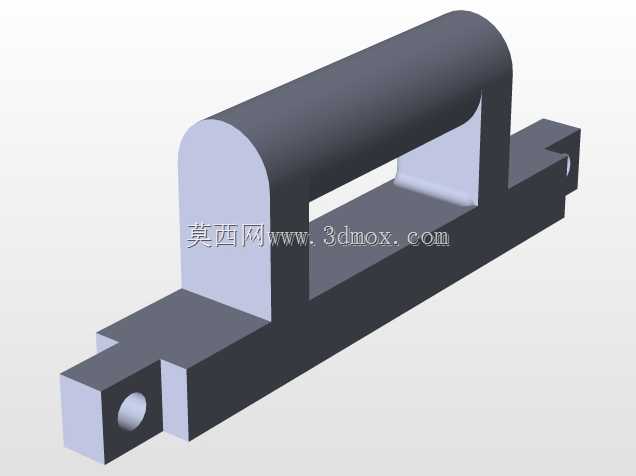

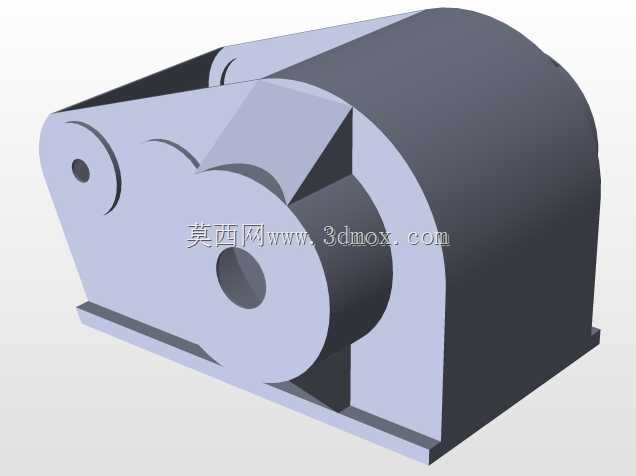

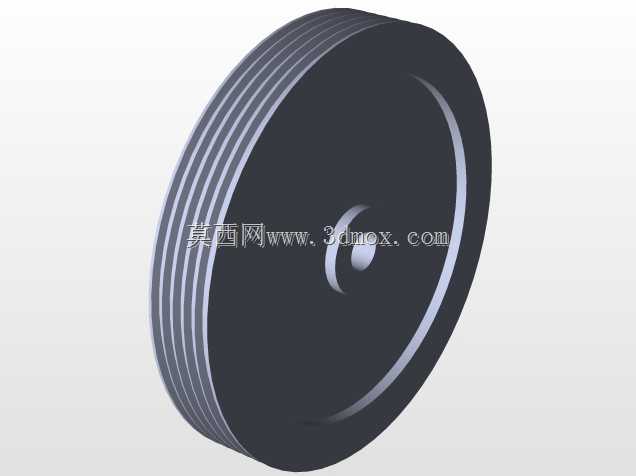

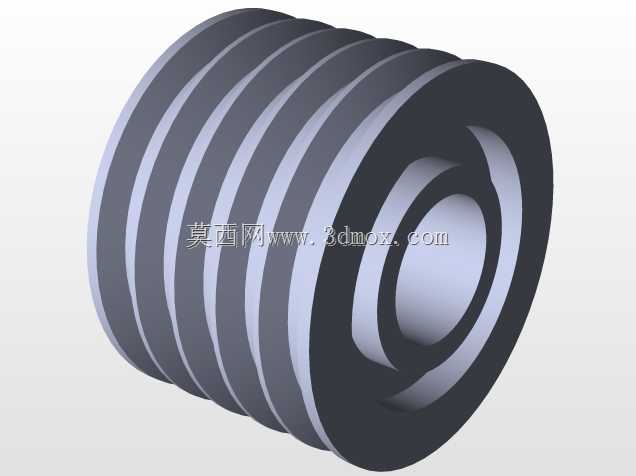

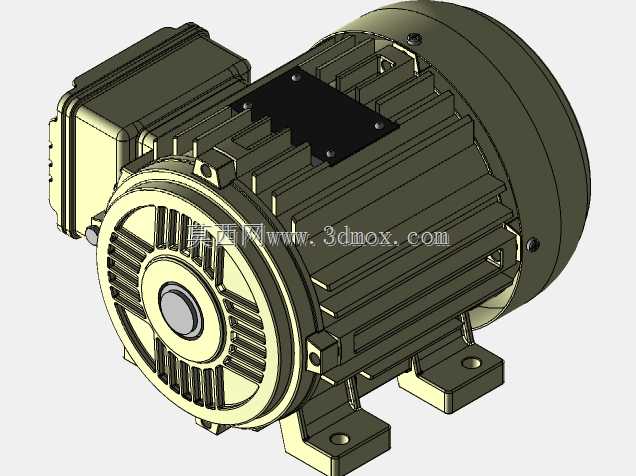

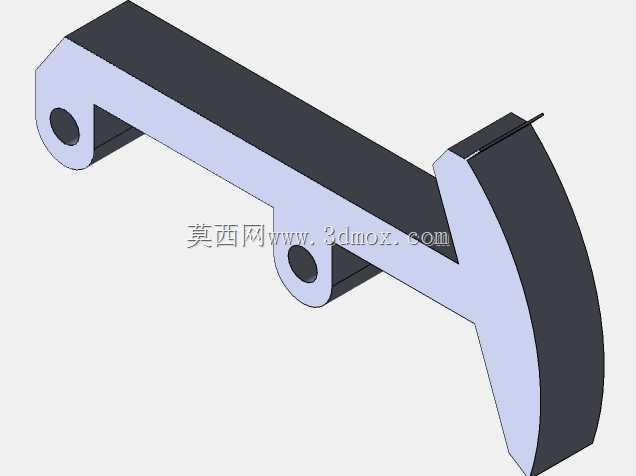

陆上油田开采作业中，游梁式抽油机是有杆抽油系统的核心地面驱动装置，承担着将井下原油举升至地面的核心功能，在低产井、边缘井、常规稠油井的长期开采场景中应用占比极高，其结构可靠性直接决定油井的连续生产周期。这套结构采用常规曲柄平衡式游梁结构，整体采用对称式机架布局，底座采用加厚型钢焊接框架结构，预留多组地脚螺栓安装孔位，可直接固定在油田现场的混凝土基础上，安装时需保证底座平面水平度偏差不超过千分之一点五，避免运行过程中出现偏载磨损。动力输入端采用异步电机搭配V带减速机构，将电机高转速低扭矩输出转换为曲柄轴的低转速大扭矩输出，曲柄上配置可调式平衡块，可根据井下抽油杆柱的实际载荷调整平衡块的安装半径，抵消抽油杆上下往复运动过程中的载荷差，降低电机运行时的峰值电流，提升整套设备的运行能效。游梁部分采用变截面焊接箱型结构，前端通过驴头连接悬绳器，悬绳器直接对接光杆，将游梁的圆弧摆动转换为抽油杆的垂直上下往复运动，驴头的弧面曲率经过精准核算，保证悬点运动轨迹始终保持垂直，避免抽油杆出现偏磨，延长井下杆管的使用寿命。连杆部分采用两端铰接的连接结构，将曲柄的圆周旋转运动转换为游梁绕支架轴承的往复摆动，铰接点均配置自润滑滑动轴承，可适应野外露天的恶劣工况，减少日常维护频次。支架采用三角桁架式焊接结构，在保证整体支撑刚度的前提下尽可能降低自重，支架顶部的中央轴承座采用剖分式结构，方便后期游梁的检修与更换。整套结构的运动参数匹配常规油井的抽油工况，冲程长度适配C228系列抽油机的尺寸边界，冲次可通过调整电机带轮直径进行适配，可覆盖不同井深、不同产液量油井的举升需求。建模过程中严格按照实际装配关系完成各部件的配合约束，所有铰接位置保留合理的运动间隙，可直接用于运动仿真验证，校核悬点的运动位移、速度、加速度曲线，验证平衡效果，也可作为采油设备选型、结构优化的参考模型，帮助设计人员快速掌握游梁式抽油机的结构组成与运动原理，减少前期方案设计的重复建模工作量。
