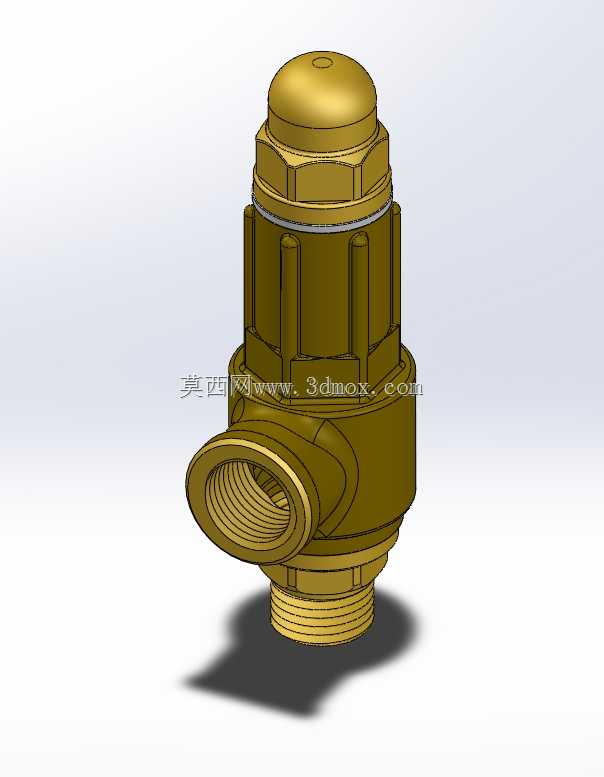

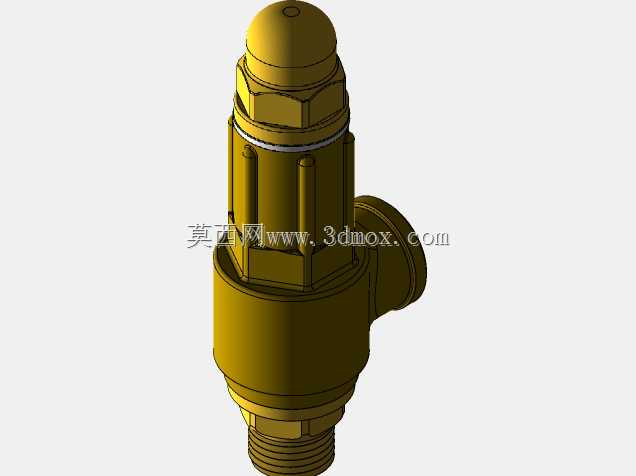

ARITA A3W-04黄铜角式安全泄压阀结构设计

这款角式结构的黄铜安全泄压阀，主要应用在民用供水、小型压缩空气管路、低压蒸汽供热支路等需要超压泄放保护的流体输送场景中，作为管路系统的最后一道压力保护屏障，避免管路或前端承压设备因压力持续超限出现破裂、渗漏甚至爆管的风险。不同于直通式泄压阀的轴向流道设计，该阀采用侧出角式结构，入口为底部外螺纹直连管路，出口为侧向内螺纹接泄放引流管，这种结构可以在紧凑的安装空间内完成泄压方向的90度转向，不需要额外加装弯头转接，能有效减少管路接头数量，降低泄漏点风险。阀体整体采用铅黄铜热锻成型后机加工的工艺路线，材质本身具备不错的耐腐蚀性与切削加工性能，适配水、非腐蚀性气体、低压饱和蒸汽等常见流体介质，长期在潮湿管路环境下也不容易出现锈死卡涩的问题。从功能设计上看，该阀的整定泄放压力为1034kpa也就是150PSI，当系统内部压力升高到该阈值时，阀瓣会克服内部弹簧预紧力向上抬升，介质从侧出口快速泄放，待系统压力回落到安全区间后，阀瓣会在弹簧作用下自动回座密封，阻止介质继续外泄，整个动作过程不需要人工干预，属于自动式压力保护元件。建模过程中需要重点关注几个安装边界尺寸：底部入口外螺纹的有效旋合长度要满足管路连接的密封要求，侧出口的内螺纹轴线与底部入口轴线的垂直度公差要控制在合理范围，避免安装时出现别劲导致密封失效；阀顶的盖帽结构做了圆弧过渡，既可以保护内部弹簧调节机构不受外力磕碰，也能避免灰尘、水渍侵入弹簧腔导致弹簧锈蚀卡涩。阀体中部的多道竖向加强筋，一方面是增加阀体的结构强度，让黄铜阀体在承受瞬时泄放的压力冲击时不容易出现变形，另一方面也方便安装时用扳手夹持阀体拧紧，不需要额外设计扳手位。流道部分做了平滑圆弧过渡，没有直角突变结构，可以减少介质泄放时的流阻，也能避免高速介质长期冲刷流道壁面导致的局部冲蚀磨损，延长阀门的实际使用寿命。密封面采用锥面配合结构，相比平面密封具备更好的自对中性能，回座时的密封可靠性更高，不容易出现泄压后持续滴漏的问题。在实际选型配套时，需要注意该阀的泄放流量要匹配被保护系统的最大超压泄放量，同时安装位置要避开管路急弯、阀门节流等容易出现局部压力波动的位置，避免阀门出现频繁误起跳的问题。
