塑料方凳注射成型模具结构设计

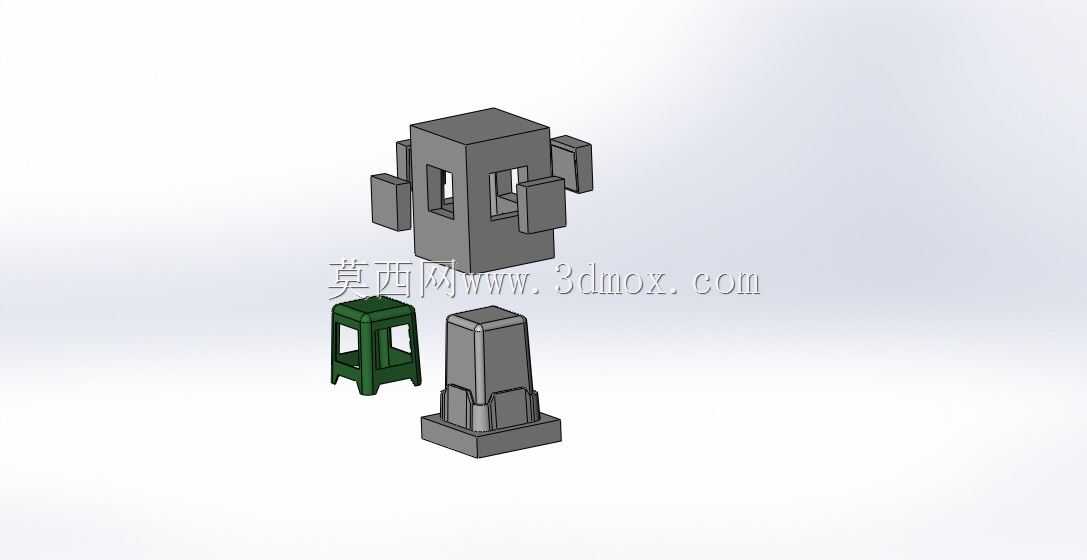

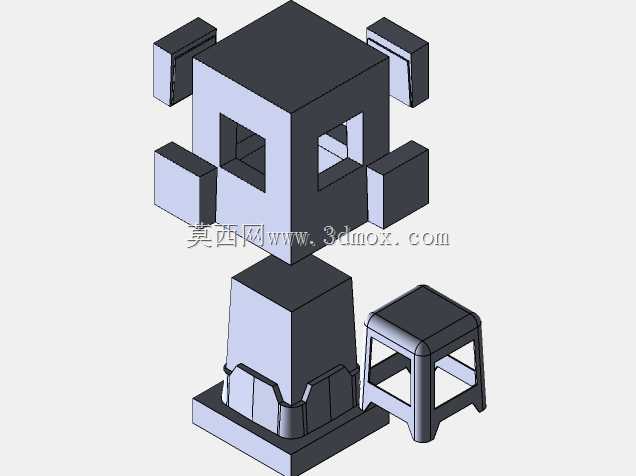

这套模具针对日常家用塑料方凳的批量注塑生产开发，适配通用卧式注塑机的安装接口，模架整体采用标准模胚改制，分型面设置在凳体与凳脚的衔接端面，开模时动定模分离后，塑件包紧在动模型芯上，通过顶出机构直接将成型后的方凳平稳推出，避免顶出过程中塑件出现翘曲变形、顶白等常见缺陷。日常生产场景中，这类模具主要供应日用品注塑加工厂，匹配PP、改性PP等常用凳体原料的成型温度区间，成型周期控制在合理范围，能够满足中小批量到大规模的量产需求，生产出的塑料方凳多用于家庭、餐饮门店、临时活动场地的坐具使用，结构强度满足日常承重要求，凳面的防滑纹理、凳脚的加强筋结构都在型腔型芯上做了对应加工，不需要后续二次处理就能直接得到成品。设计过程中优先考虑了成型后的脱模顺畅性，型芯部分做了合理的脱模斜度，所有棱角位置都做了工艺圆角处理，既减少注塑过程中的应力集中，也能避免开模时拉伤塑件表面。浇注系统采用侧浇口进料，浇口位置设置在凳体底部非外观面，成型后浇口残留容易处理，不会影响成品的外观质量；冷却水路围绕型腔、型芯做了环绕布置，保证模温均匀，减少塑件成型后的收缩变形，尺寸稳定性更好。模具的安装尺寸适配常用吨位注塑机的拉杆间距、定位圈尺寸、浇口套匹配规格，不需要额外改装就能直接上机装夹，导柱导套采用标准耐磨配件，长期生产的磨损量小，维护成本低。整套结构拆分清晰，动定模的合模定位精度高，不会出现飞边、错模等问题，成型出的方凳壁厚均匀，凳脚位置的加强筋填充饱满，承重时的受力分布合理，正常使用下不容易出现断裂、变形的情况。排气槽开设在分型面的末端位置，能够及时排出型腔内的空气，避免塑件出现气泡、缺胶、烧焦等成型缺陷，生产过程中的工艺参数调整窗口宽，对一线调机人员的操作要求友好，不需要反复调试就能得到合格的成品。
