四链轮链条传动机构结构设计

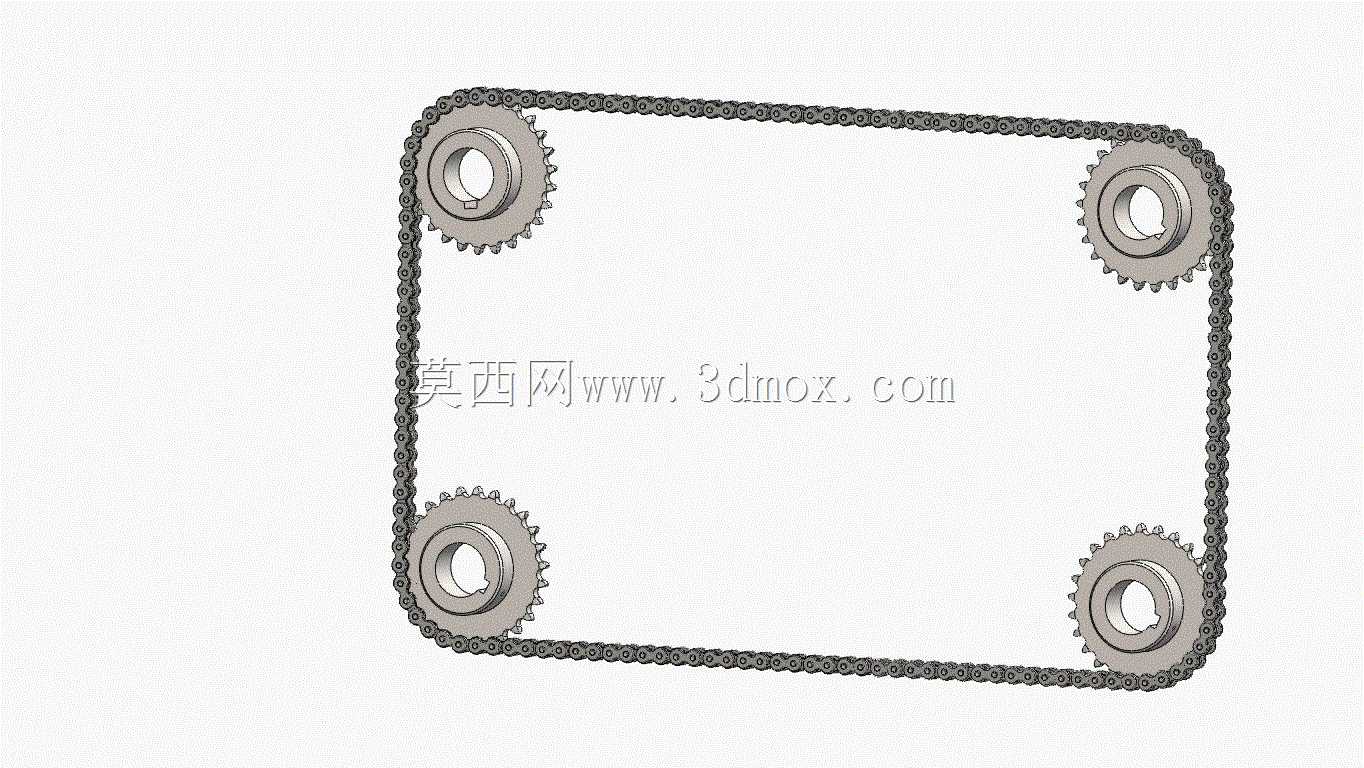

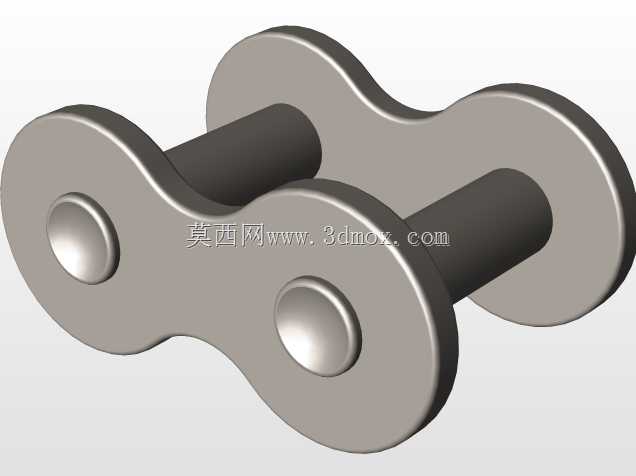

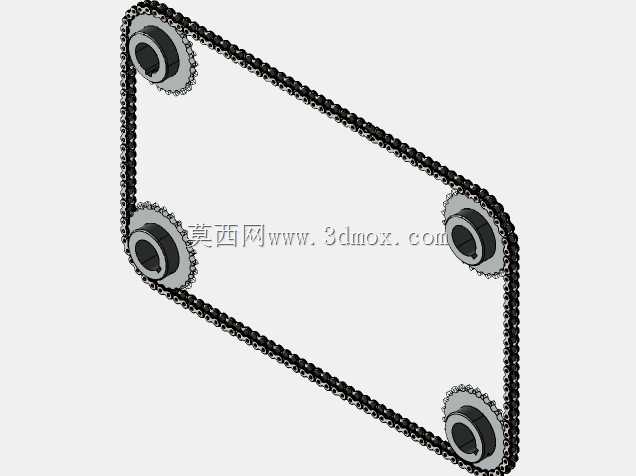

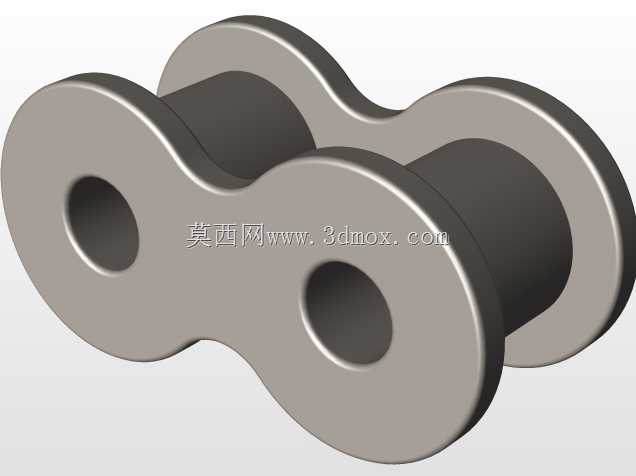

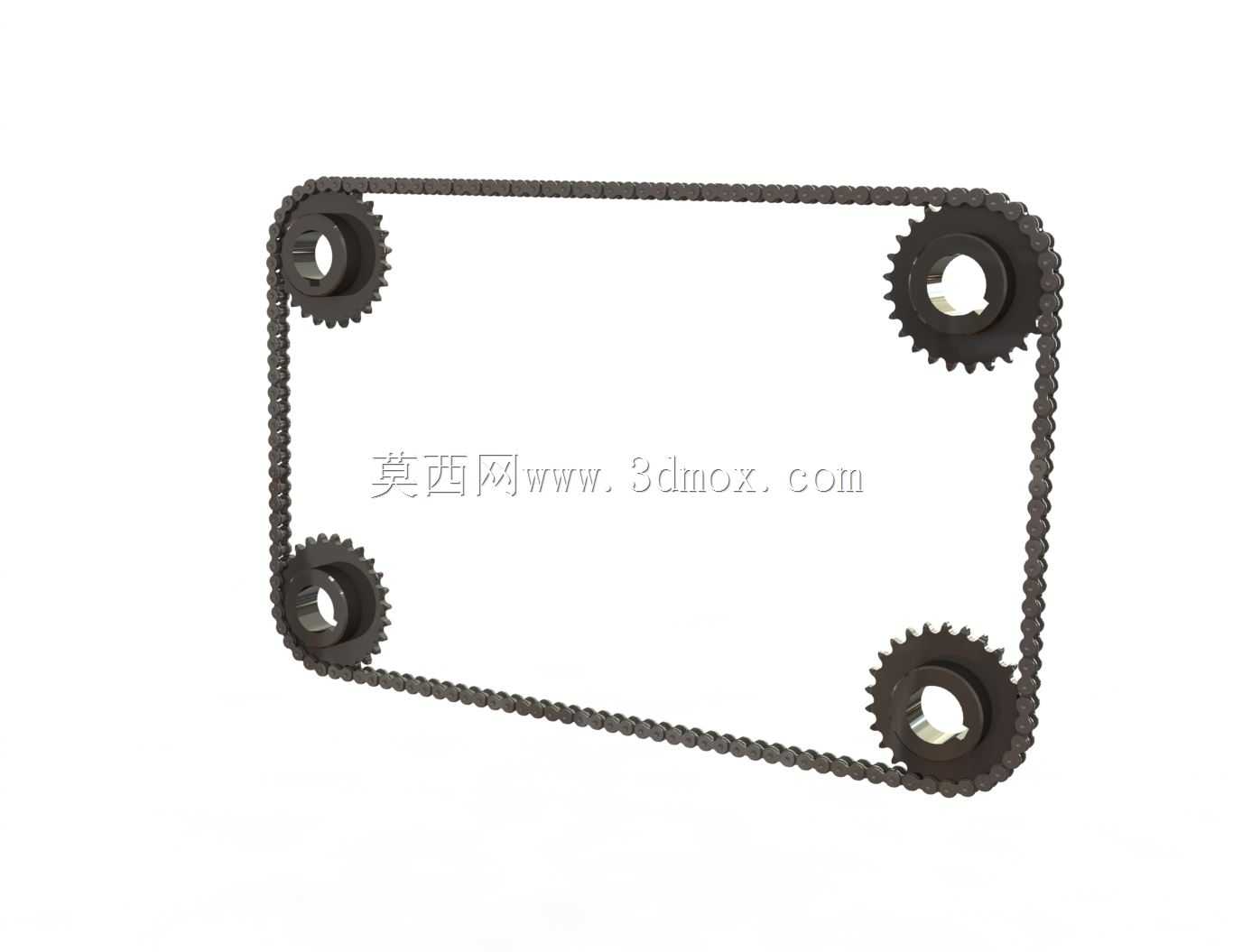

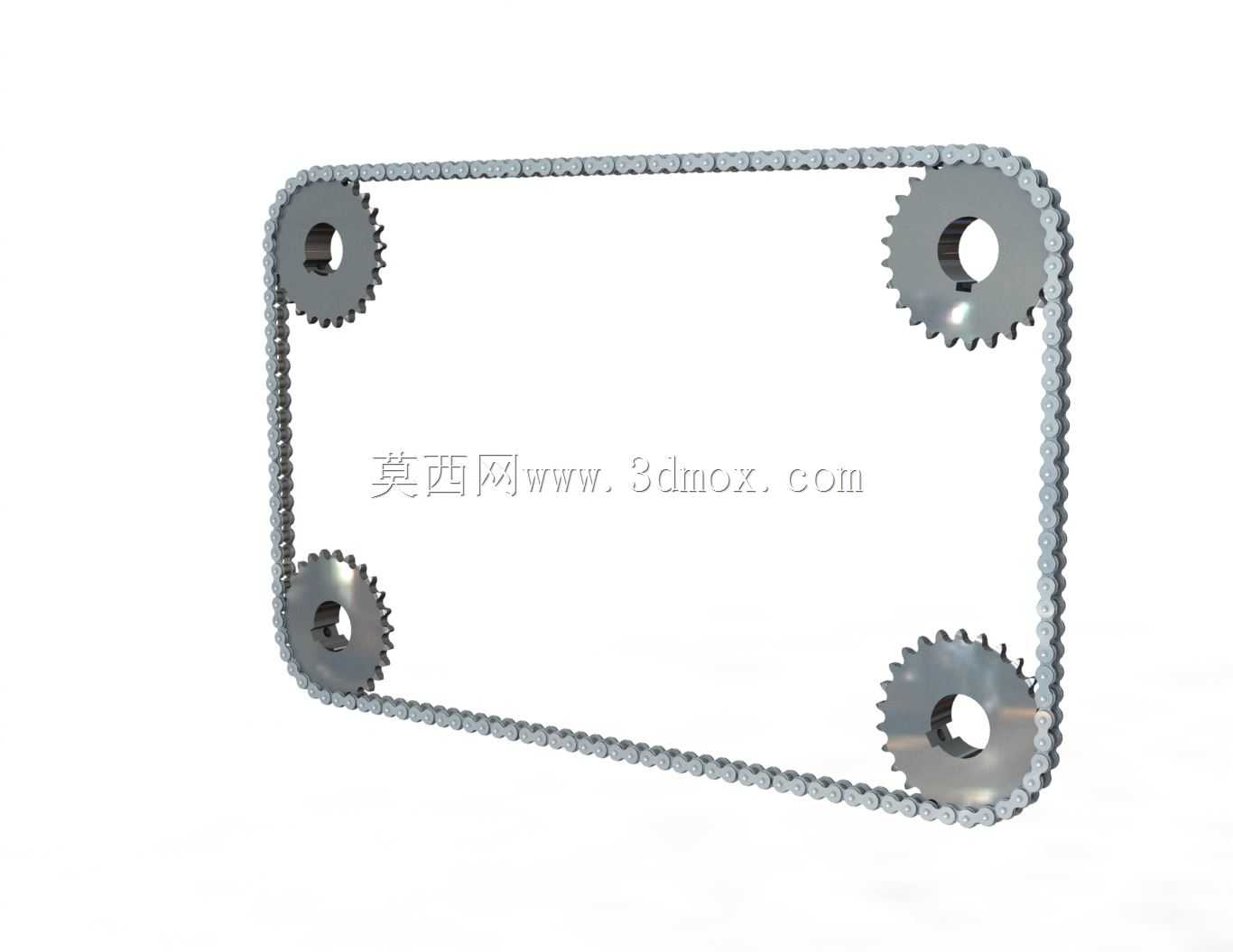

这套四链轮链条传动结构，在长距离平行轴动力传递场景中应用十分广泛，常见于自动化生产线输送段、农用机具动力传输、轻工设备进给机构等需要稳定同步传动的工位，相比单组链轮传动，四链轮布局能在有限安装空间内拉长传动跨距，同时通过四个链轮的张紧布局抵消链条运行中的松弛量，减少额外张紧轮的加装需求。从结构设计逻辑来看，四个链轮采用矩形点位排布，上下两组链轮分别对应动力输入与输出端、张紧调节端，链轮的齿形采用标准三圆弧一直线齿廓设计，能和配套的滚子链条实现精准啮合，啮合过程中齿面与链节滚子的接触应力分布均匀，可有效降低长期运行下的齿面磨损速率，避免跳齿、脱链等传动故障。在安装边界设计上，四个链轮的中心距预留了±5mm的调节余量，方便现场安装时根据实际装配公差调整链条张紧度，链轮的内孔采用标准键槽连接结构，可适配常用的阶梯轴安装需求，轴端预留的挡圈槽位能实现链轮的轴向定位，防止运行过程中链轮发生轴向窜动。链条采用标准节距滚子链，链节间的铰接间隙控制在合理公差范围内，既保证链条绕经链轮时的弯折灵活性，又能减少传动过程中的回程间隙，提升传动精度。整套传动结构的传动比分配经过匹配计算，四个链轮齿数保持一致时可实现等速同步传动，若调整对应位置链轮的齿数，也可实现不同轴间的变速传动需求，适配不同设备的动力传输参数要求。在实际运行过程中，这种矩形排布的四链轮结构能让链条的上下两段保持平行张紧状态，避免链条运行中出现横向摆动，尤其适合跨距较大的传动场景，相比带传动不会出现打滑丢转的问题，传动效率更高，承载能力更强，能在有一定粉尘、油污的工业车间环境下稳定运行，日常维护仅需定期补充润滑脂、检查链节磨损量即可，运维成本较低。设计过程中也充分考虑了链条的悬垂量控制，通过上下链轮的位置排布，让链条的松边自然垂度控制在合理区间，无需额外加装张紧装置就能保证传动啮合的可靠性，减少了整机的零部件数量，也降低了后续的故障点。
