带曲面叶片的涡轮转子结构设计

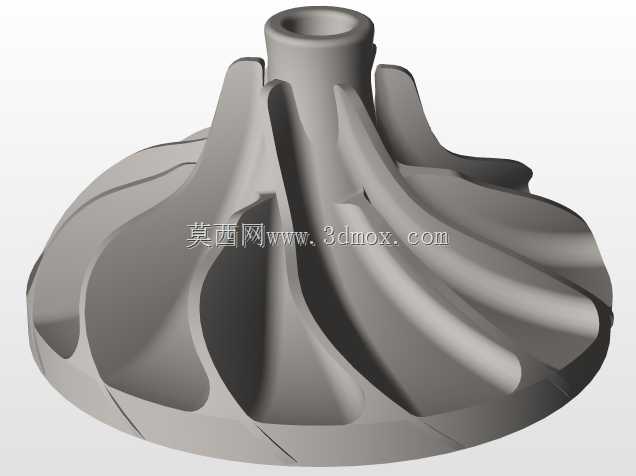

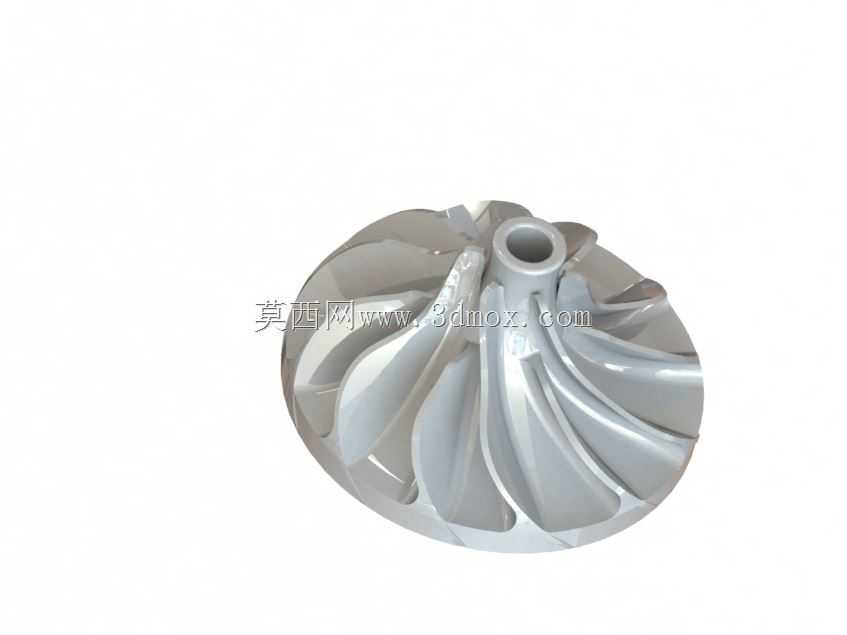

这类涡轮转子是流体能量转换类设备的核心转动部件，常见于车用涡轮增压器、小型燃气轮机、工业透平设备以及部分高压流体输送泵组中，核心作用是通过自身高速旋转，将流体携带的动能、压力能转化为转轴输出的机械能，或是在增压场景下通过转子旋转对流体做功，提升流体的输出压力，匹配后端动力系统的进气或介质输送需求。从结构设计来看，该转子采用后弯式三元扭曲叶片构型，叶片沿轮毂周向均匀分布，每片叶片的型线从轮毂根部到轮缘位置存在连续的曲率变化，这种设计是为了适配流体在流道内的实际流动轨迹，减少流体在叶片表面的流动分离损失，降低转子高速旋转时的涡流损耗，提升整体能量转换效率。轮毂中心设置的通孔为安装定位孔，用于和传动轴配合传递扭矩，孔位的同轴度公差直接影响转子高速运转时的动平衡表现，设计时需要严格控制孔壁与转子旋转轴线的同轴度，同时匹配对应规格的轴系配合公差，避免高速运转时出现偏心振动。叶片与轮毂的衔接位置做了平滑的圆角过渡，一方面是为了降低应力集中，避免转子在高转速、高负载工况下出现根部疲劳断裂，另一方面也能减少流体在根部位置的滞流区，提升流道内的流体通过性。转子的整体径向尺寸需要匹配对应设备的蜗壳流道内径，安装时叶片轮缘与蜗壳内壁之间需要预留合理的间隙，间隙过大会导致流体泄漏降低效率，间隙过小则容易在转子高速旋转出现热形变时发生擦碰，损坏设备。叶片的厚度从根部到轮缘逐渐减薄，既可以控制转子整体的转动惯量，提升转子的动态响应速度，也能在保证结构强度的前提下降低转子自身重量，减少轴承端的负载。设计过程中需要重点校核叶片在最高工作转速下的离心应力，同时完成动平衡配平计算，确保转子在全转速区间运行平稳，不会出现异常振动传导至轴承或机壳，影响整套设备的运行寿命。这类转子的流道型线设计需要结合流体仿真结果反复迭代，调整叶片的入口安装角、出口安装角以及叶片包角，匹配不同工况下的流体入口角度，避免出现冲击损失，保证设备在常用工作区间始终处于较高的效率运行区间。
