植保无人机用6215型无刷电机结构

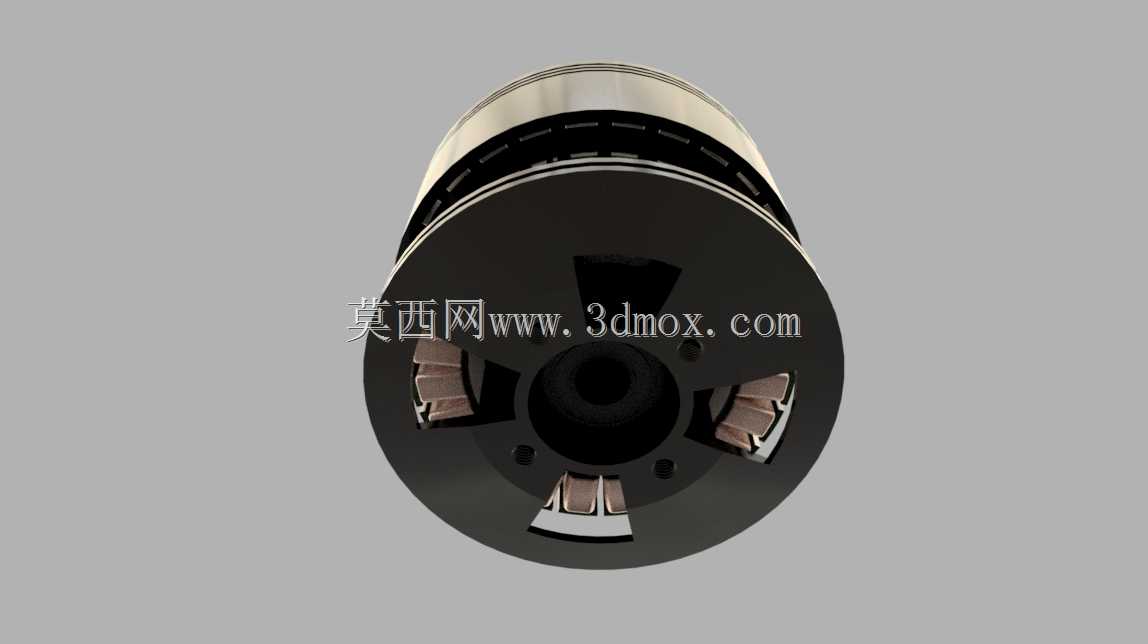

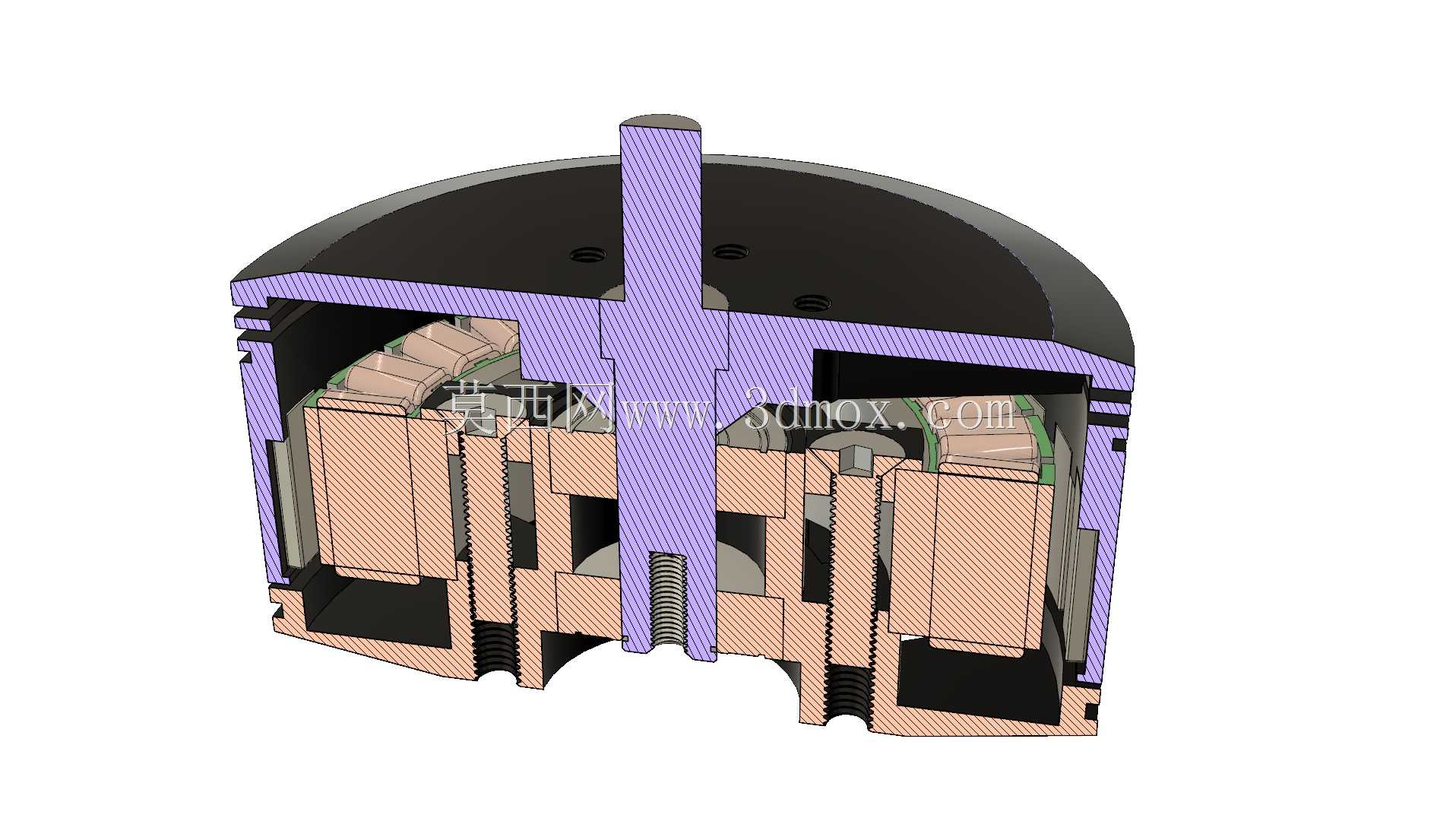

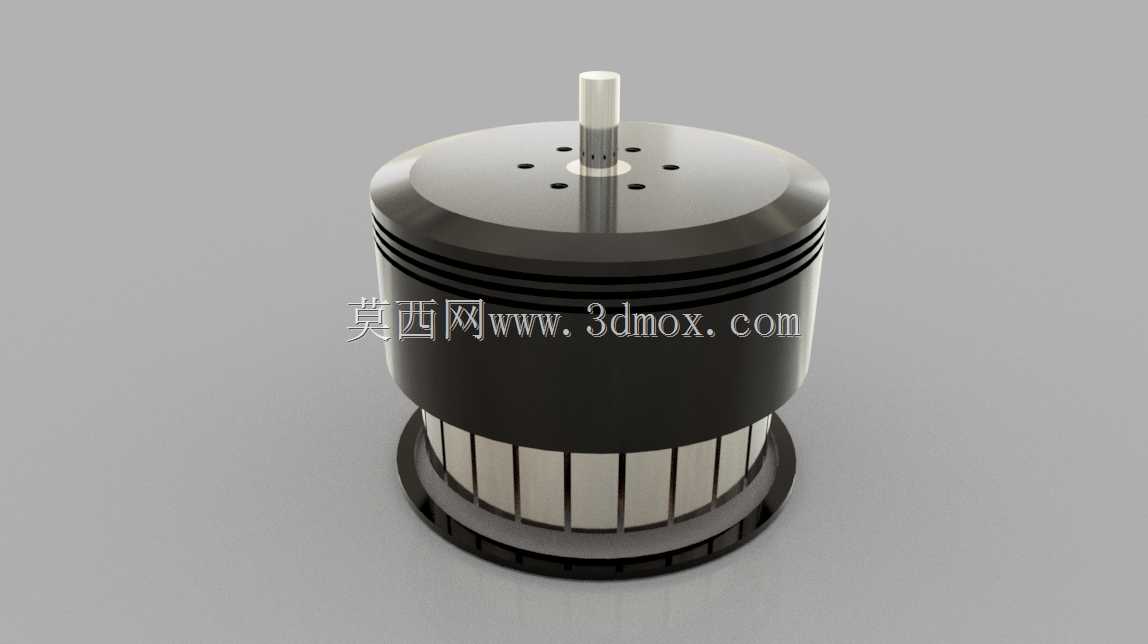

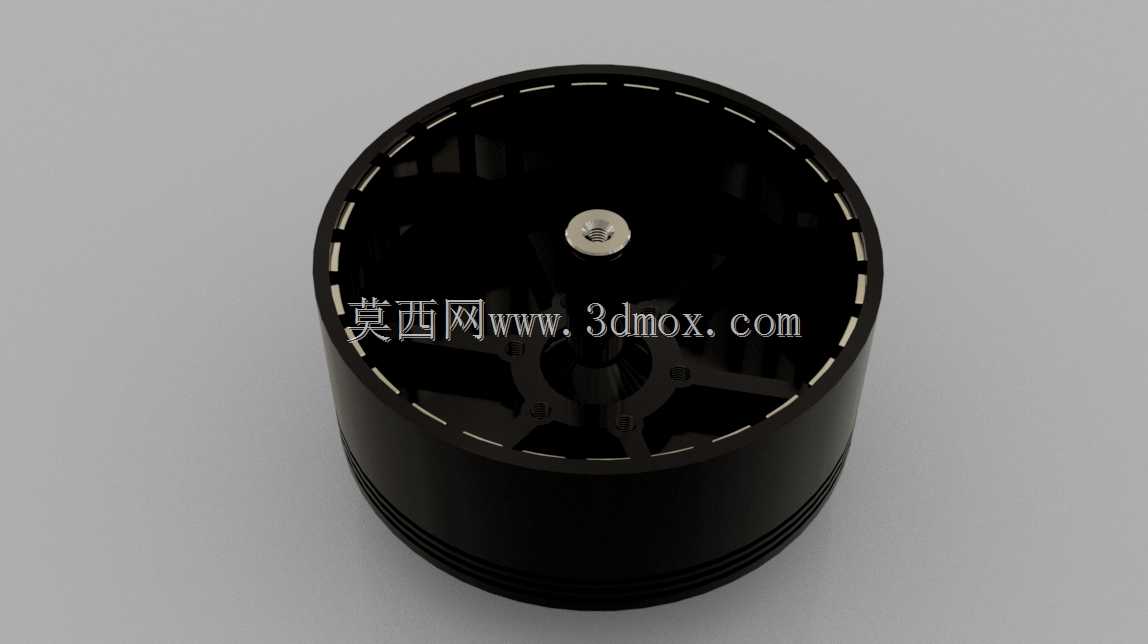

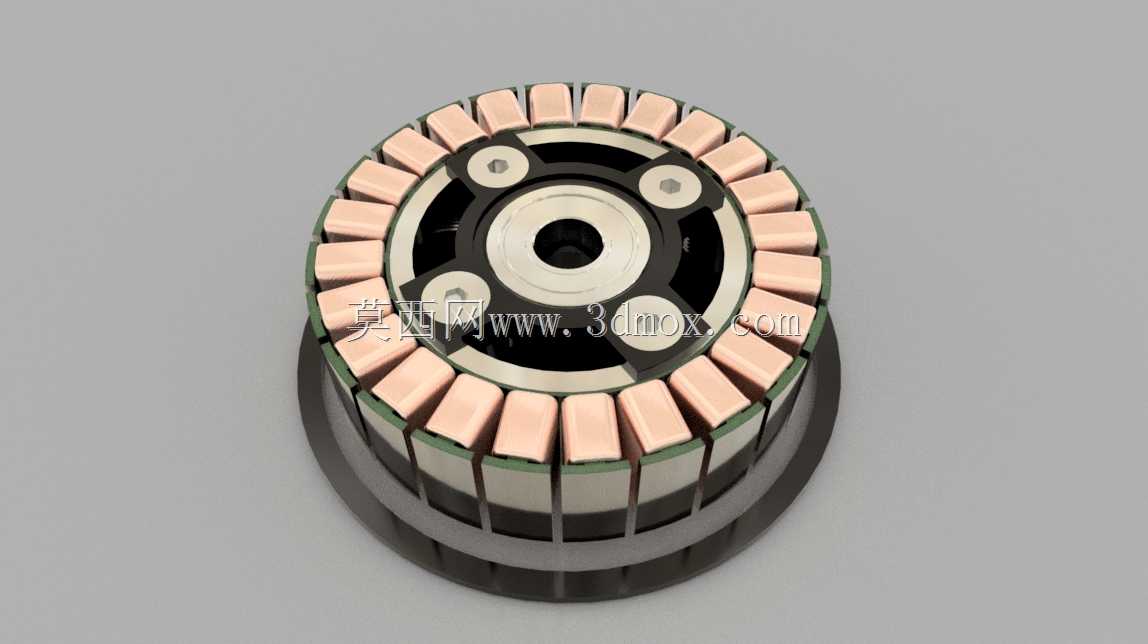

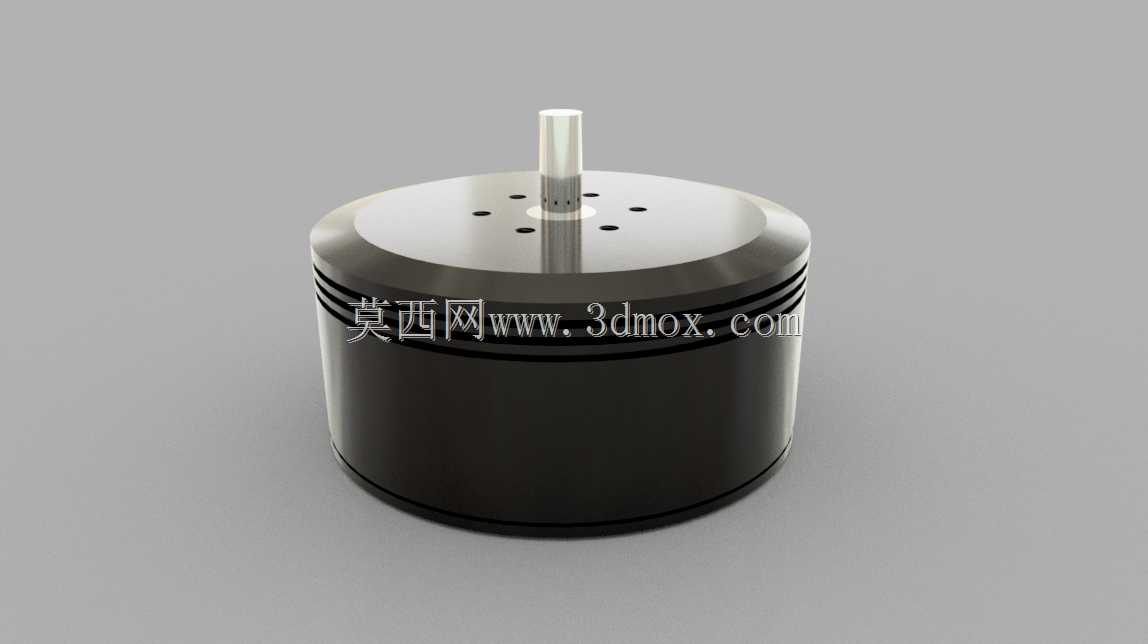

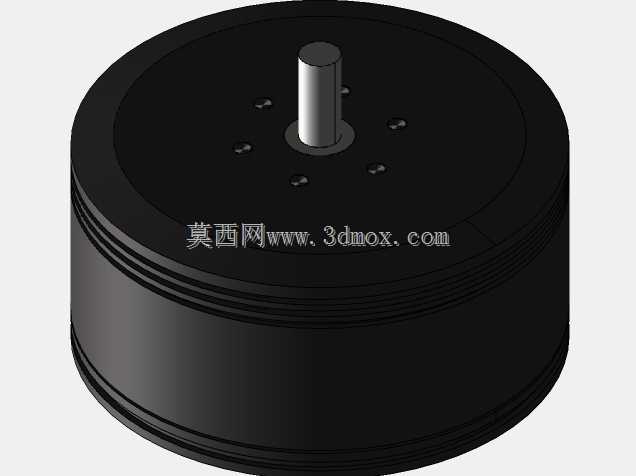

这款无刷电机的结构设计完全围绕植保无人机的重载作业需求展开，日常作业中需要挂载10L以上药箱完成连续喷洒任务，动力输出的稳定性直接决定作业效率与飞行安全。从外形结构来看，整体采用矮胖型圆柱壳体设计，顶部输出轴做了加长铣扁处理，能够直接适配无人机常用的折叠桨夹，不需要额外加装转接轴套，减少了动力传递路径上的连接间隙，避免高速转动时出现桨叶抖动的问题。壳体侧面预留了多道环形散热槽，在电机高速转动时能够利用旋翼下洗气流直接带走绕组热量，即使在夏季高温环境下连续满负荷作业，也不会出现磁钢退磁、绕组过热烧毁的问题。顶部端盖均匀分布了8个安装孔，孔位公差控制在0.02mm以内，能够直接匹配市面上主流的16mm、19mm管径无人机机臂安装座，安装时不需要额外打孔调整，降低了机架改装的工作量。设计阶段特意将定子绕组的槽满率控制在78%，兼顾了铜线填充率与绕线工艺可行性，既保证了大电流下的扭矩输出，也不会因为槽满率过高导致生产时出现漆包线破损的问题。磁钢采用表贴式安装结构，配合0.2mm厚的不锈钢护套，在电机最高转速达到每分钟数千转时，能够牢牢固定磁钢不会出现甩出的故障。输出端采用双轴承支撑结构，两个深沟球轴承分别布置在轴的上下支撑位，能够承受植保作业时频繁变向带来的径向载荷，即使遇到突风导致桨叶受力突变，也不会出现轴窜动的问题。底部出线位置做了圆角过线处理，避免飞行时的振动磨破线皮导致短路，出线长度预留了150mm，足够连接到机臂内部的电调安装位，不需要额外延长接线。从实际使用场景来看，这款电机搭配30寸碳纤桨时，单轴最大拉力能够达到5kg以上，六轴布局的植保机总起飞重量可以控制在25kg以内，满足满载药液时的动力冗余要求，作业时单轴巡航电流控制在8A左右，能够保证单架次作业时间不低于15分钟。结构建模时所有配合位都预留了合理的公差带，轴承安装位采用基孔制过渡配合，既保证轴承安装后不会出现外圈滑动，也方便后期维护时拆卸更换。端盖与壳体的配合止口做了0.1mm的定位台阶，装配时能够自动保证同轴度，不需要额外做动平衡校准就能将振动值控制在0.03mm/s以内，减少飞行时的整机振动，延长飞控、传感器等机载设备的使用寿命。
