自维持旋转动能转换集成装置结构设计

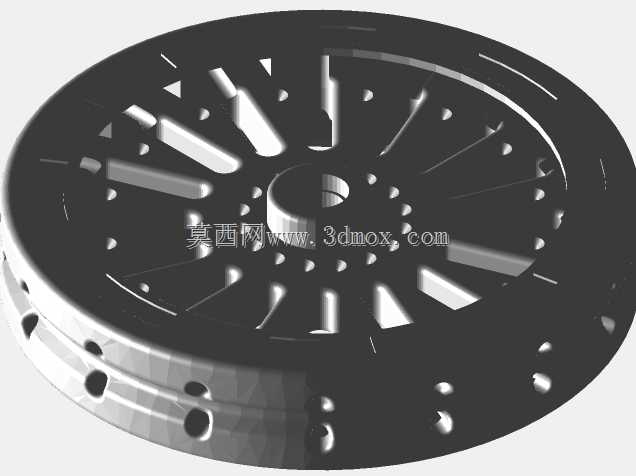

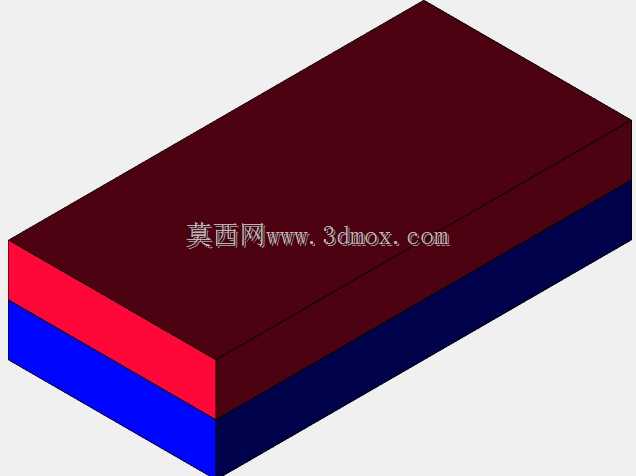

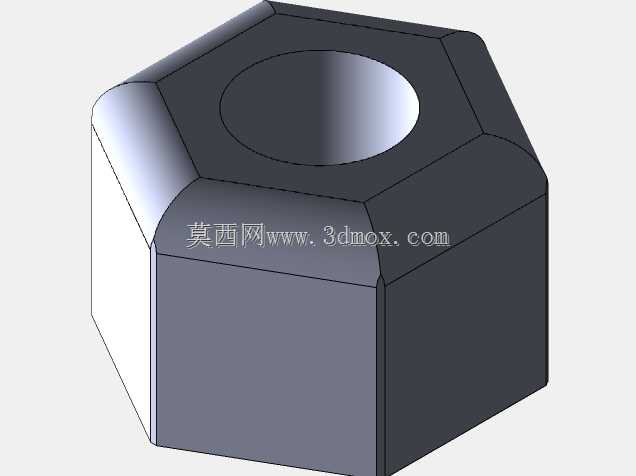

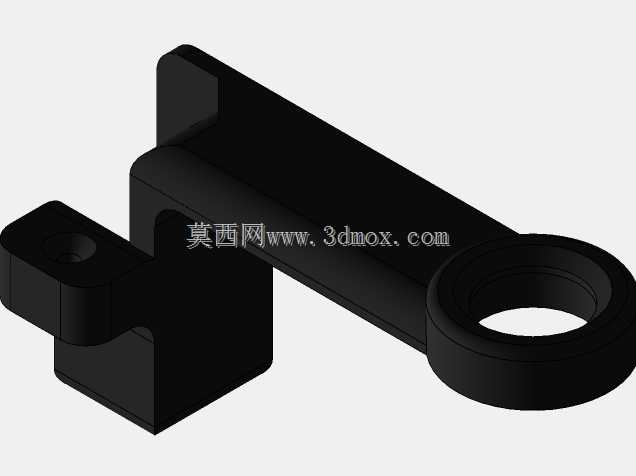

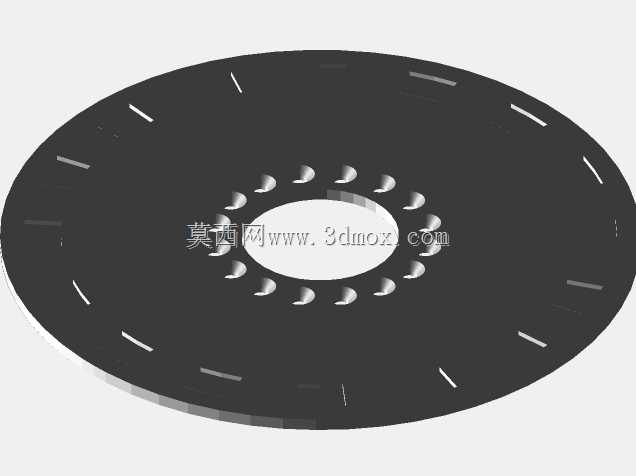

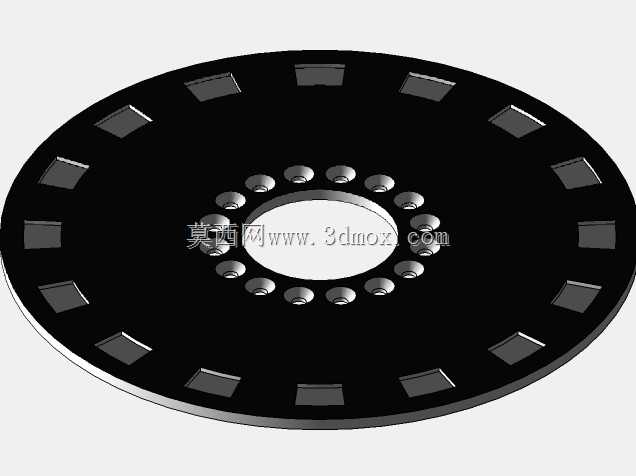

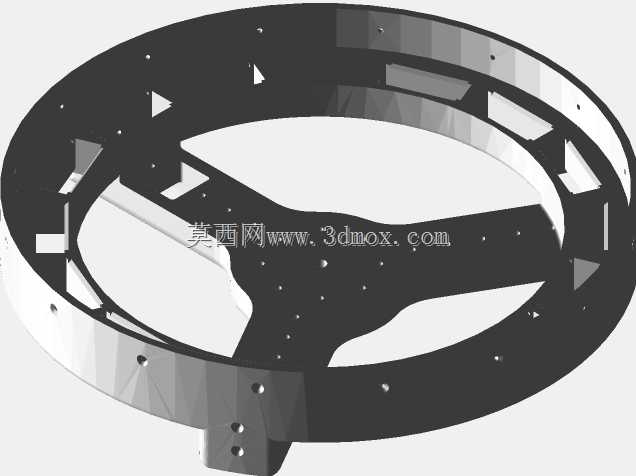

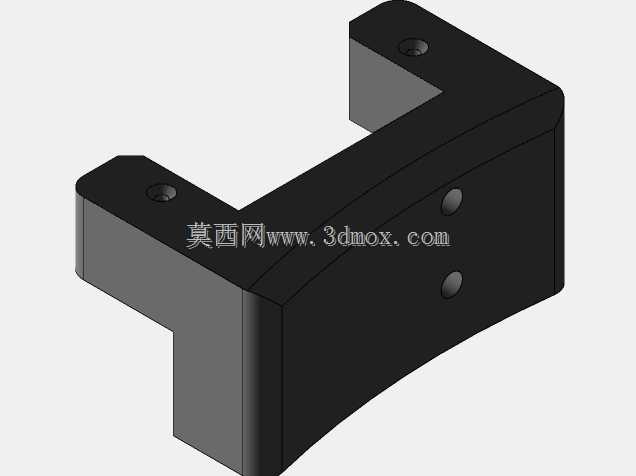

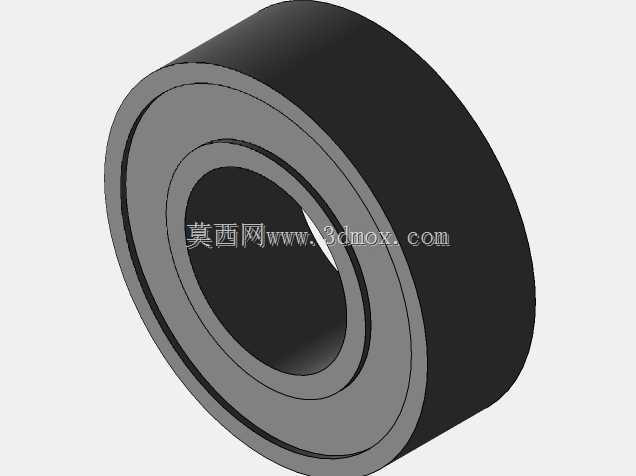

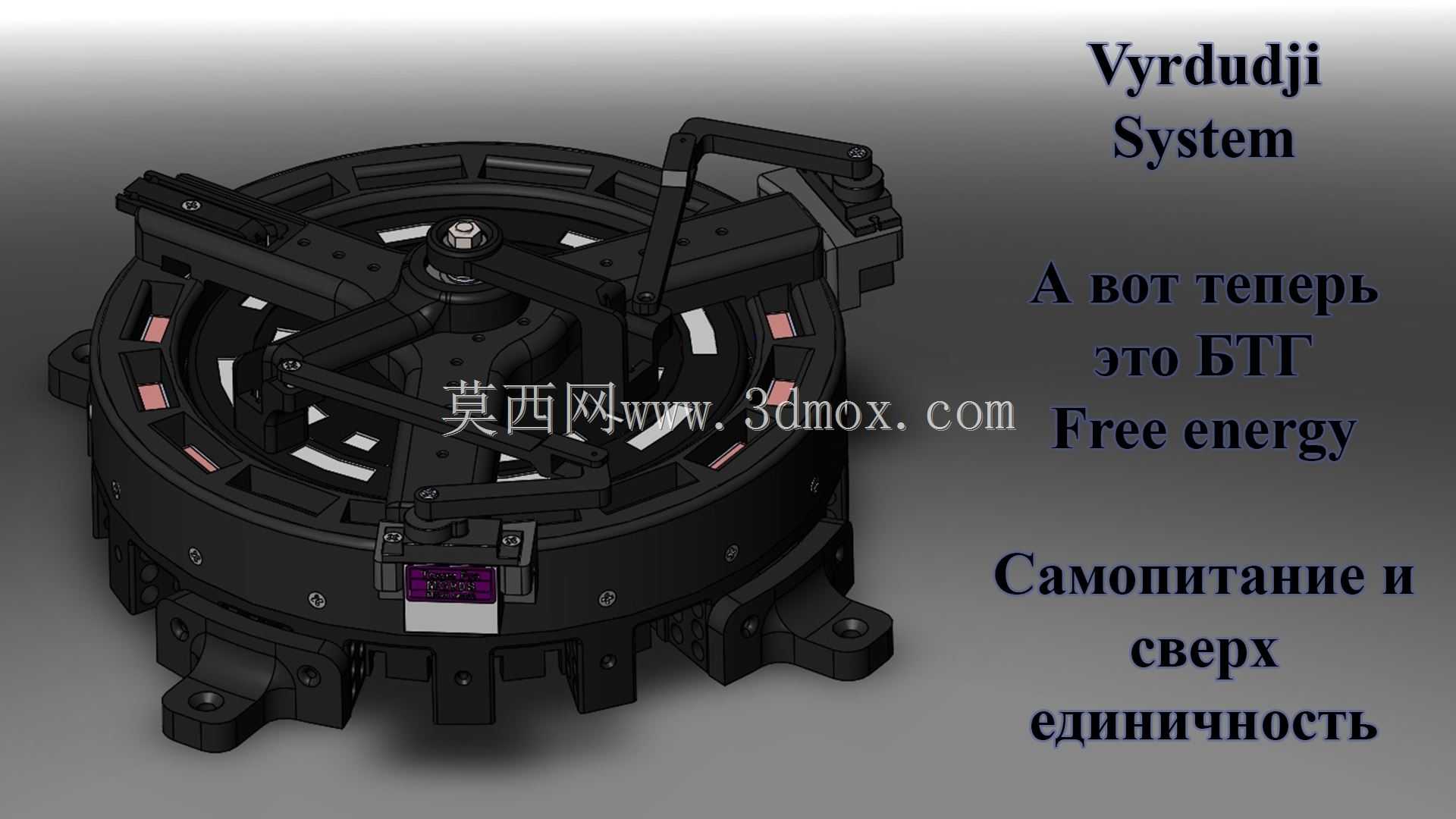

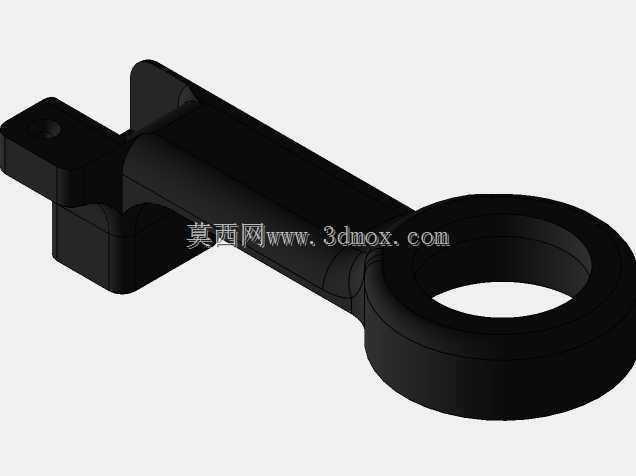

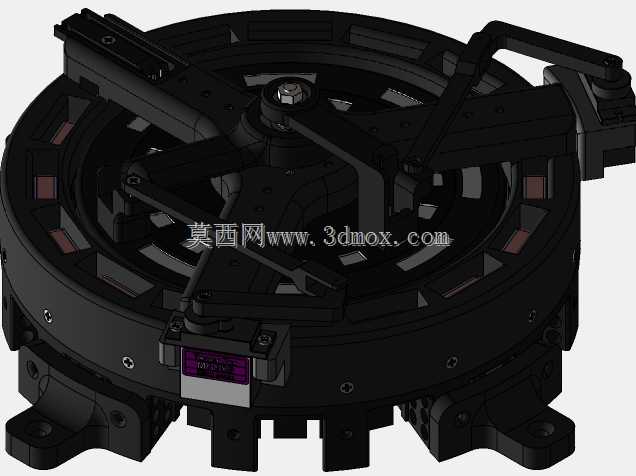

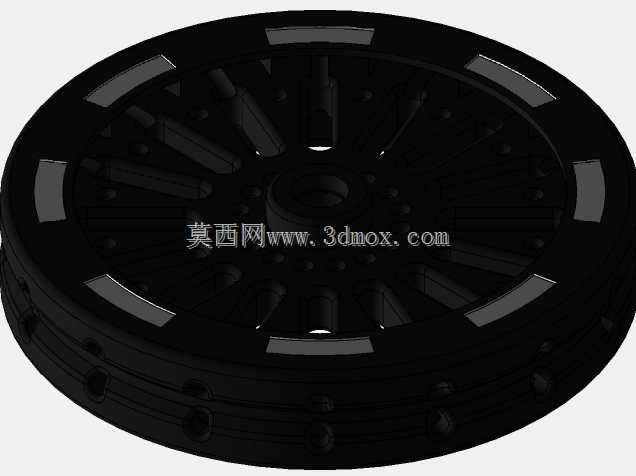

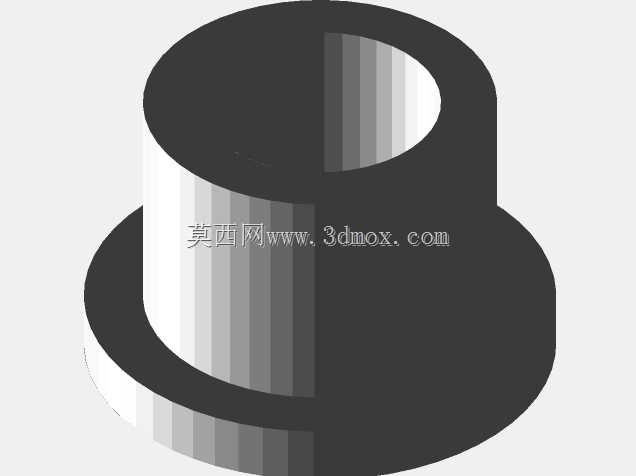

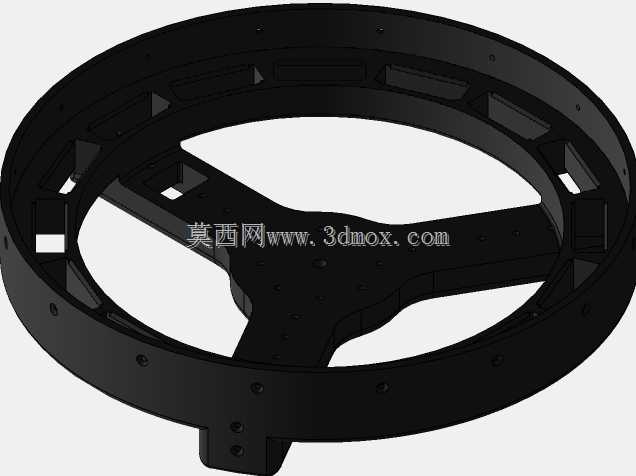

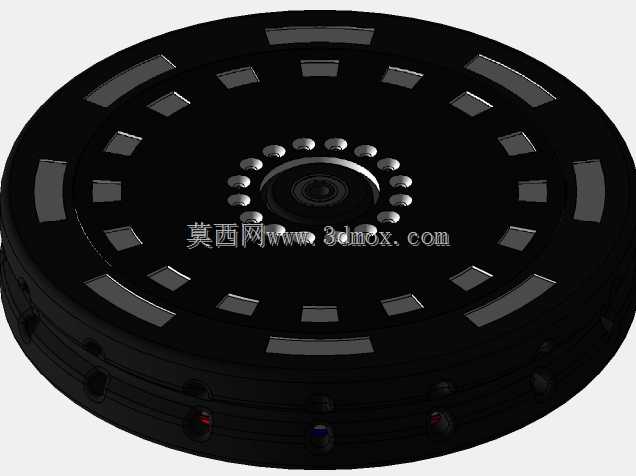

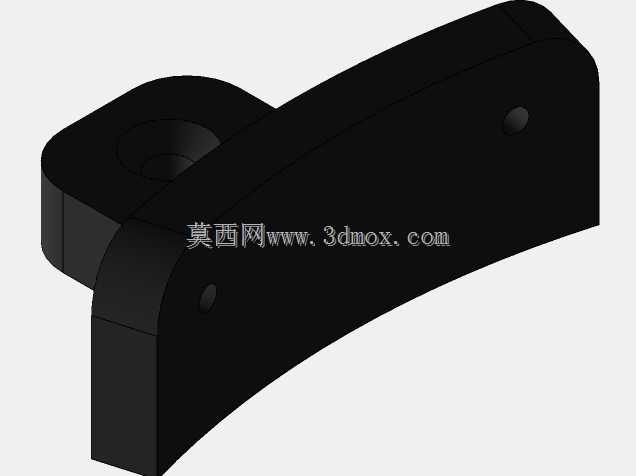

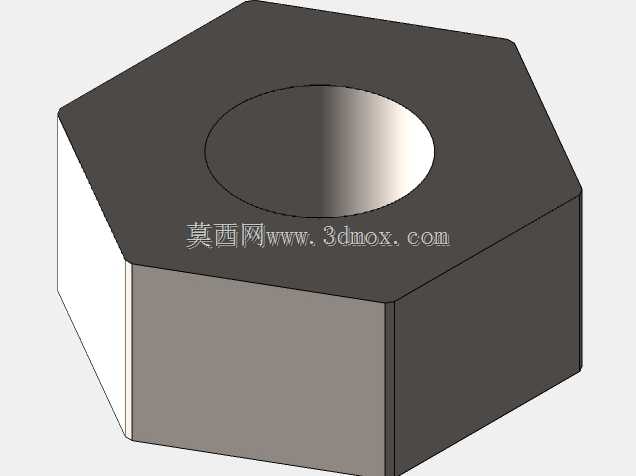

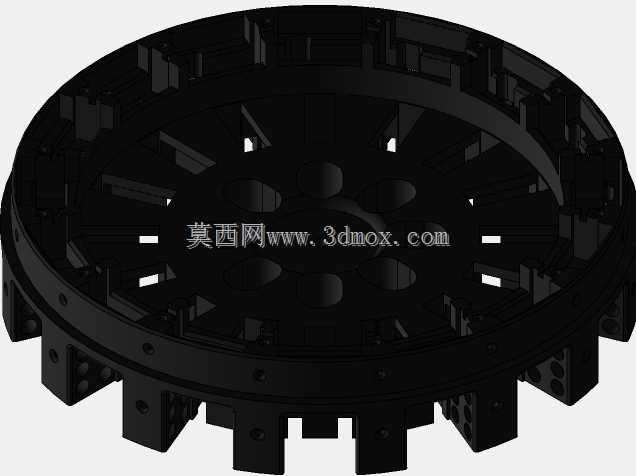

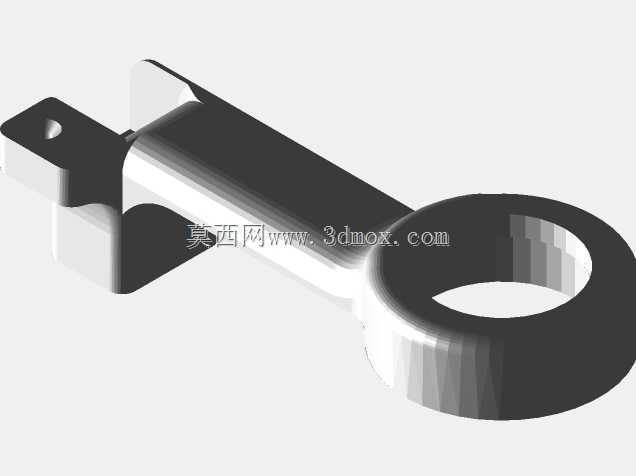

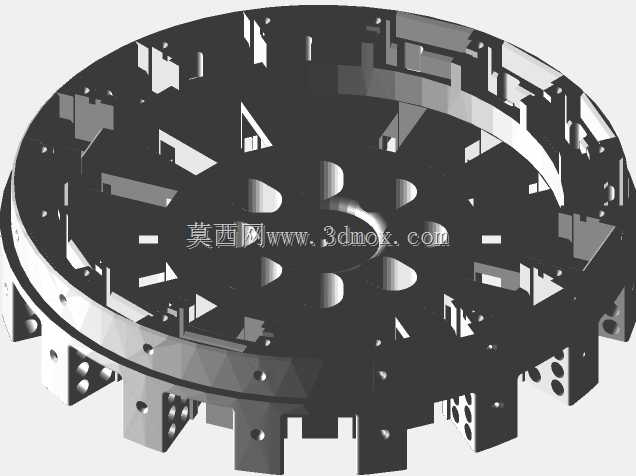

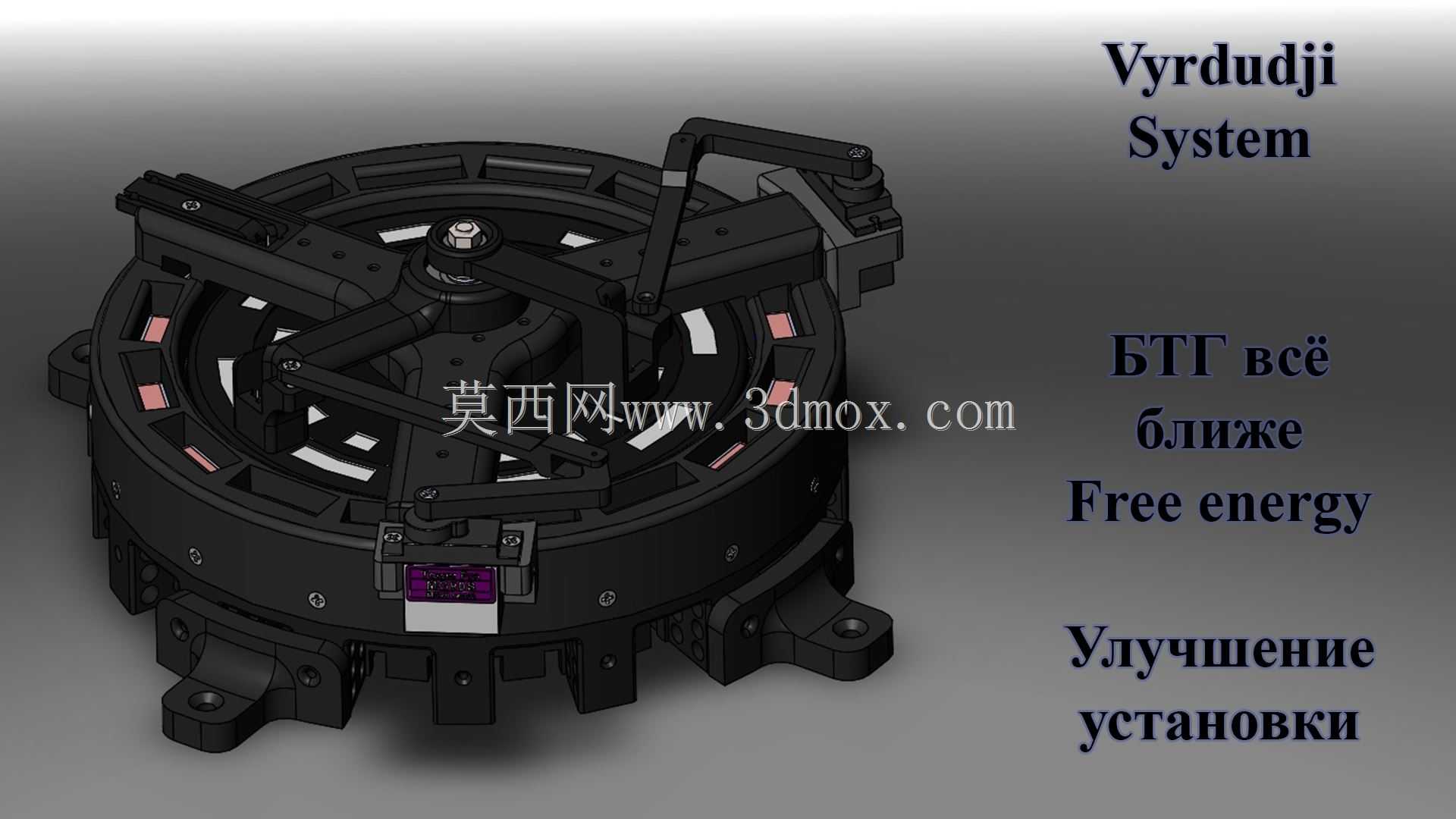

该装置核心为定转子同轴集成的动能转换结构，定子与转子完全封装于同一环形壳体内，取消传统分体式电机与发电机的连接联轴器，将动力输出与电能生成的磁路结构做同轴嵌套设计，可在转子维持高速旋转的过程中同步完成动能到电能的转换，适配分布式小型供能、实验性动能验证、便携动力单元等场景的结构需求。从安装边界来看，装置底部设置三处带安装孔的支脚，支脚安装孔位呈120度环形均布，可直接固定于水平面安装基板，整体外轮廓为圆柱形态，径向最大尺寸覆盖支脚外侧安装面，轴向高度从底部支脚接触面到顶部压盖端面预留了外接传动件的对接空间，顶部中心设置标准六角锁紧结构，可直接配合通用工具完成转子组件的预紧装配，无需定制专用工装。结构设计层面，壳体采用分层拼接式结构，侧壁预留传感器安装位，可直接嵌入位置检测元件实时采集转子转速、相位信号，内部磁钢排布采用分段式嵌装结构，相邻磁钢做隔磁处理，降低磁路漏磁损耗，转子支撑采用双侧深沟球轴承结构，轴承位设置于壳体上下端盖的同轴止口内，保证转子旋转过程的同轴度误差控制在极小范围内，避免高速旋转下的偏心振动。上部的交叉式支撑臂结构并非单纯的防护构件，其内部预留走线槽位，可将定子绕组的引出线、传感器信号线通过支撑臂内部通道引至侧壁的接线端口，避免旋转过程中线路与转子发生剐蹭，同时支撑臂采用等强度截面设计，在满足结构刚度的前提下尽可能降低自身重量，减少装置整体的转动惯量增量。装置内部的绕组排布采用集中式绕组分相设计，每相绕组对应独立的磁路回路，可根据实际负载需求调整绕组匝数与线径，适配不同转速区间的电能输出特性，壳体侧壁设置多处散热通槽，配合转子旋转过程中带动的内部气流形成自循环散热通路，无需额外加装散热风扇即可满足持续运行的散热需求。底部支脚与壳体主体采用一体化铸造成型后做机加工处理，安装孔内预留嵌装钢套的位置，避免反复拆装过程中安装孔出现磨损变形，保证长期使用后的安装定位精度。
