NEMA17规格17HS4023步进电机结构设计

　　在桌面级数控设备、小型自动化执行机构的选型环节中，42mm安装规格的步进电机一直是小负载点位传动场景的核心执行元件，本次拆解建模的17HS4023型号属于NEMA17标准序列下的薄型机身款，适配对安装轴向尺寸有严格限制的紧凑设备布局。从实际应用场景来看，这类电机常被用在小型3D打印机的挤出机构进给、桌面雕刻机的Z轴抬升传动、小型机械臂关节的角度控制、自动化流水线的小型拨料机构驱动中，这类场景普遍不需要过大的输出扭矩，但对电机的安装定位精度、机身厚度、接线便利性有明确要求。

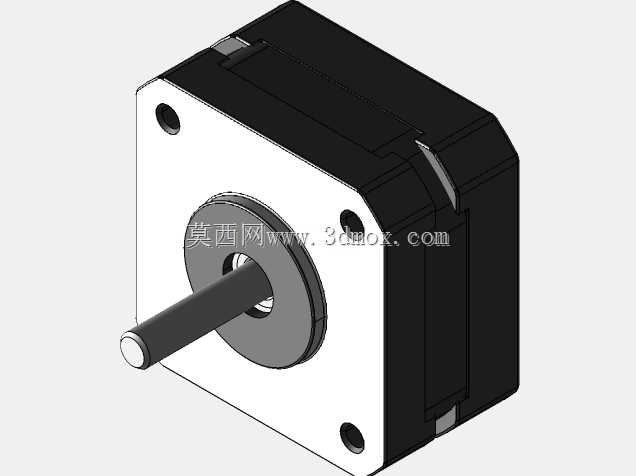

　　从结构设计思路来看，建模过程完全按照实物拆机测绘的尺寸还原，首先明确安装边界：电机主体安装法兰为标准42mm×42mm方形结构，四个安装孔的孔距为31mm，适配M3规格的安装螺丝，输出轴为D型切削轴，轴径5mm，伸出端长度根据实际装配需求预留了联轴器安装的配合段长度，轴端的平面结构可避免与联轴器、同步轮传动时出现打滑空转的问题。机身主体采用叠压硅钢片的定子结构，绕组部分的出线端采用PH2.0规格的卧式接线座，分别布置在机身相邻的两个侧面，可根据设备内部走线方向选择对应的接线位置，避免接线后线材弯折超出安装轮廓。

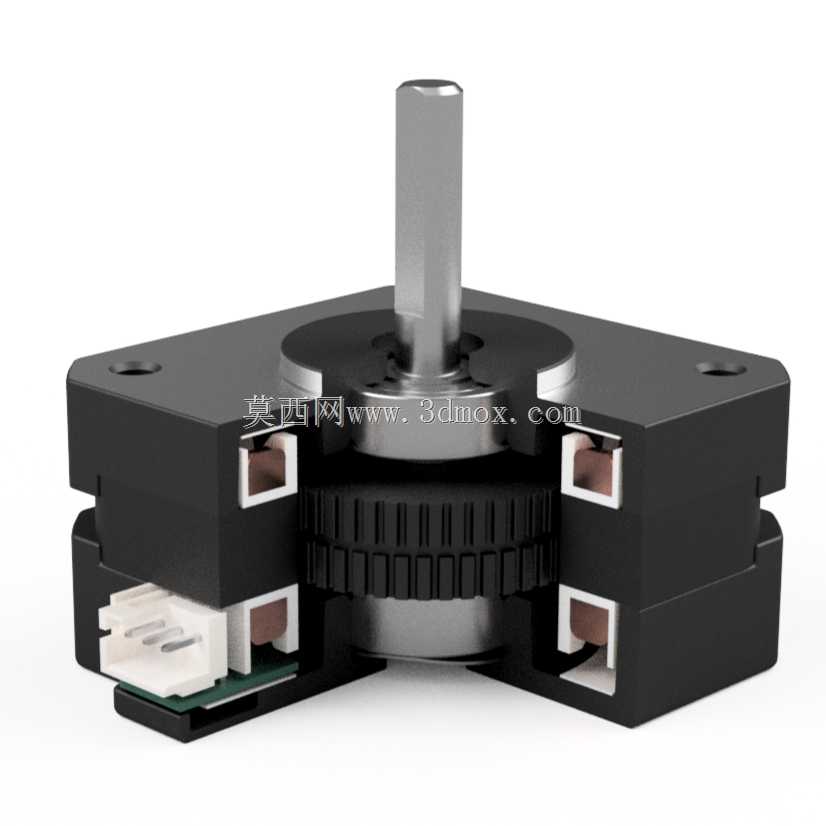

　　转子部分采用永磁体与转轴过盈配合的结构，前后端盖通过冲压卡扣与定子外壳固定，端盖内嵌的含油轴承直接支撑输出轴，省去了额外轴承座的安装空间，这也是薄型机身能压缩轴向尺寸的核心设计点。电机尾部预留了编码器安装的扩展空间，可根据控制需求加装磁电编码器实现闭环控制，不需要额外改动电机主体的安装尺寸。建模时对绕组的绝缘骨架、接线座的卡扣结构、端盖的定位凸台都做了细节还原，可直接用于设备装配时的干涉检查，也能作为电机选型时的安装尺寸参考，在做设备布局设计时，可直接导入该模型核对安装孔位、轴伸长度、接线座的突出尺寸，避免实际装配时出现与周边结构件的干涉问题。这类薄型步进电机的扭矩输出特性适合中低速运行场景，选型时需要注意匹配对应的驱动电流参数，安装时要保证输出轴与负载的同轴度，避免径向力过大加速端盖轴承的磨损。
