12V3A插针式小型电源变压器结构设计

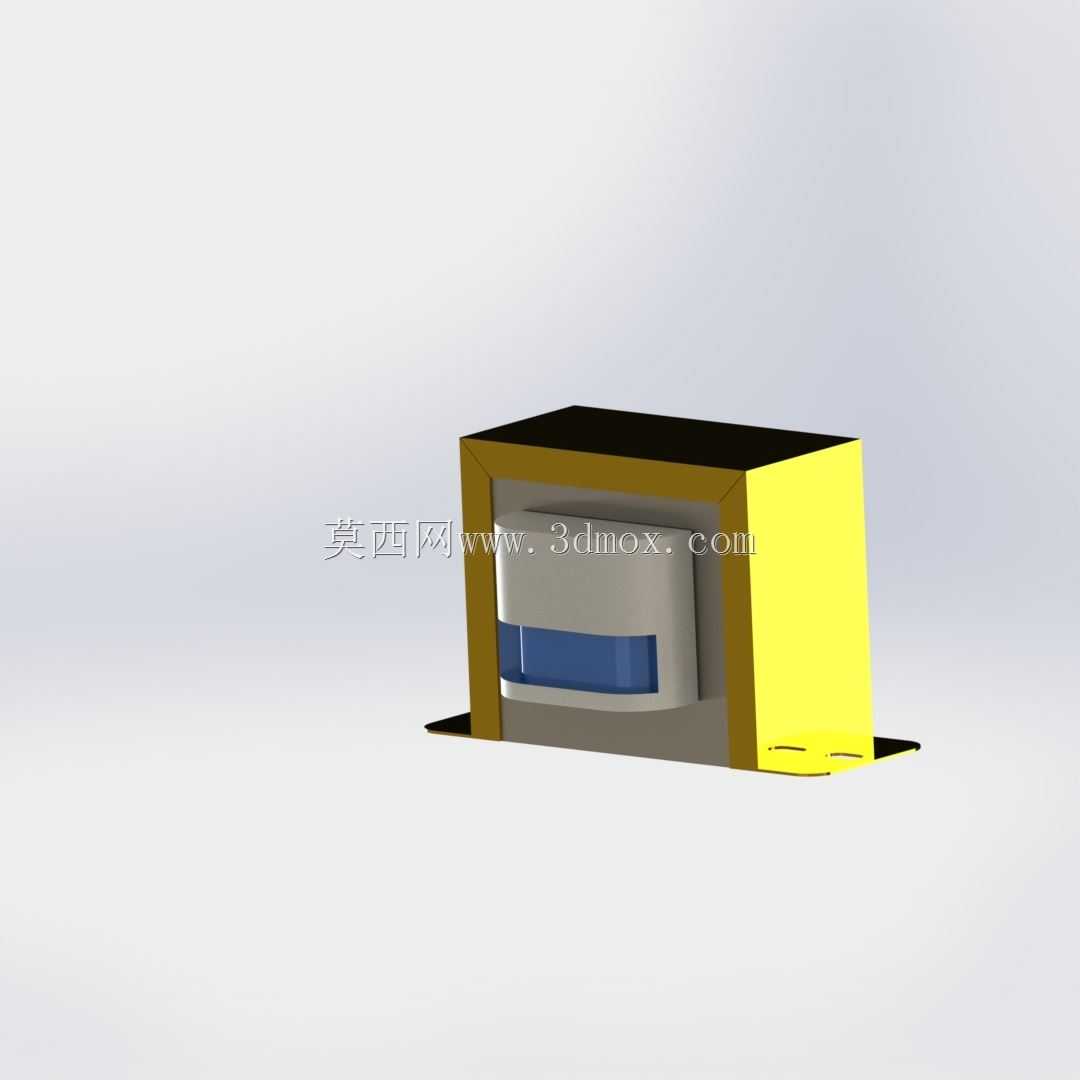

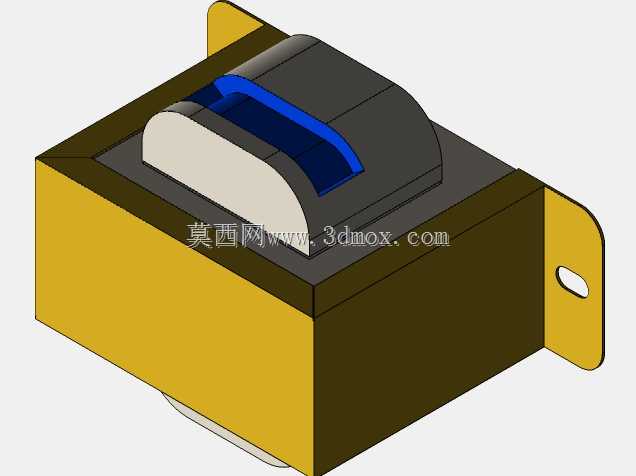

这款小型插针式电源变压器，主要面向小功率低压直流供电场景设计，常见于工控辅助供电回路、小型家电控制板、嵌入式设备前端供电模块中，承担将工频交流市电降压至适配后级整流电路的电压等级的作用，额定输出规格为12V3A，可满足36W以内的低压负载供电需求，适配多数小功率控制板、信号采集模块、小型驱动板的供电输入要求。从结构设计来看，整体采用卧式插针安装布局，底部伸出的两个固定插片可直接插入PCB对应安装孔完成波峰焊固定，无需额外加装固定支架，能有效缩减板上占用空间，适配紧凑化的PCB布局需求。磁路部分采用标准EI型硅钢片叠压结构，叠片接缝处做了贴合精度控制，可降低空载励磁电流与铁损，绕组部分采用分层绕制工艺，初级与次级绕组之间设置绝缘隔离层，满足电气安规的爬电距离要求，避免初次级击穿风险。外部包裹的黄色绝缘框架采用耐高温阻燃工程塑料注塑成型，既可以对内部绕组与铁芯形成物理防护，避免组装过程中磕碰损伤漆包线绝缘层，也能提升整体结构强度，适配波峰焊过程中的短时高温环境，不会出现框架变形问题。绕组外侧的蓝色标识区域用于标注绕组参数与引脚定义，方便生产组装过程中的引脚对位，避免接反初次级导致的器件烧毁。安装边界方面，整体为方正块体结构，底部安装插片的间距符合常规小功率变压器的通用安装孔位标准，可直接替换同规格的同类产品，无需重新调整PCB开孔位置，顶部与侧面预留的安全距离满足板上元件布局的间距要求，不会和周边的电容、散热片等元件产生结构干涉。在实际选型应用中，这类小功率变压器的抗浪涌能力优于同功率的开关电源模块，在存在短时电压波动的工业现场环境中，供电稳定性表现更好，且不会产生高频开关噪声，适合对电磁干扰要求较高的模拟信号采集类设备供电场景，设计过程中对绕组的线径做了匹配额定电流的选型，长时间满负载运行时绕组温升控制在绝缘材料允许的范围内，可保证长期连续工作的可靠性，外部框架的卡扣结构可牢牢固定内部铁芯与绕组，即使在有轻微振动的设备安装环境中，也不会出现铁芯松动、绕组移位的问题。
