油浸式250KVA配电变压器结构展示

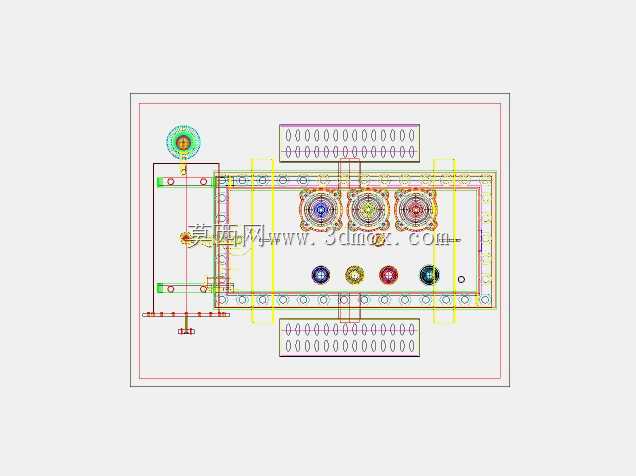

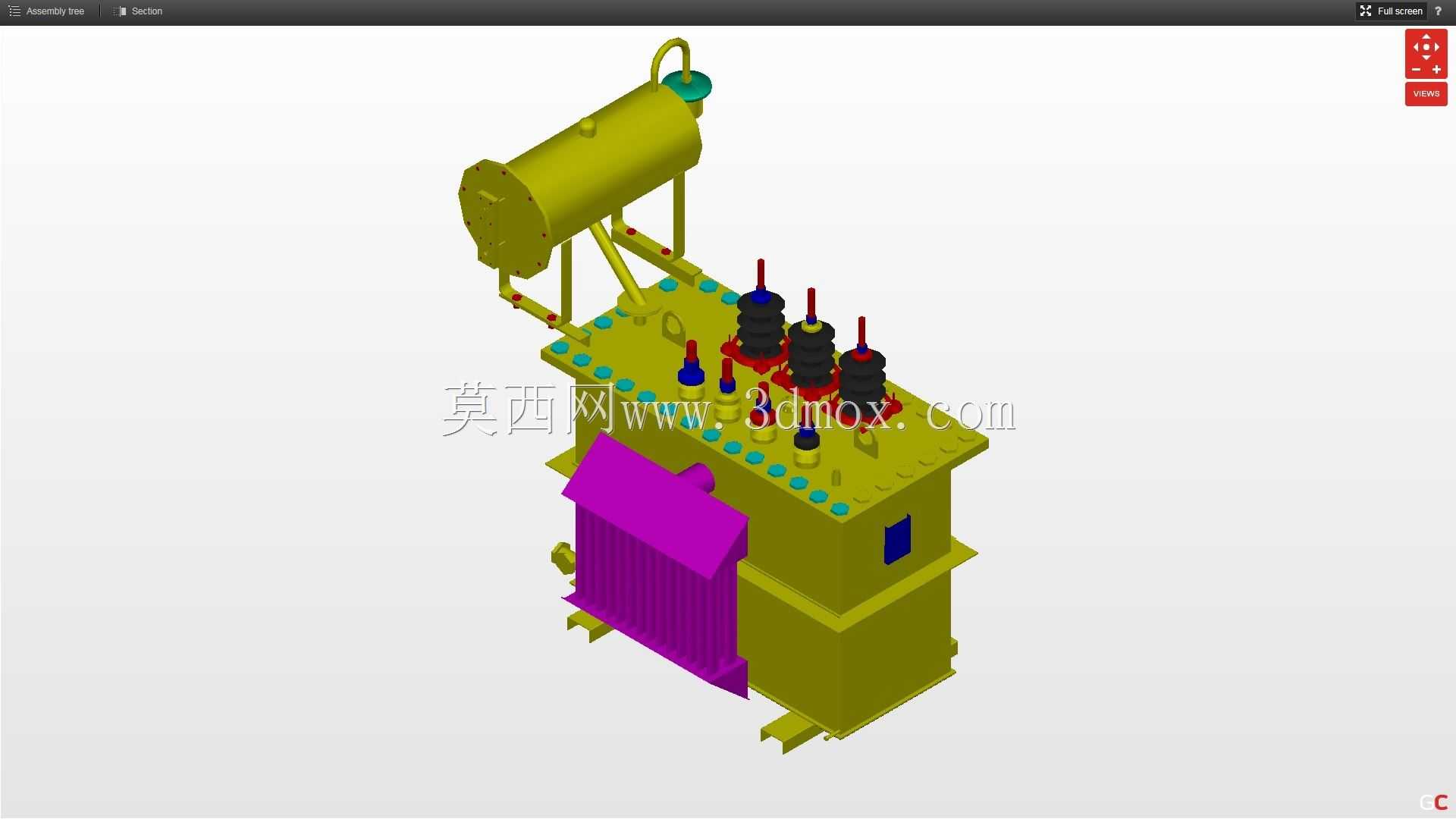

在城乡10kV配电网的末端供电场景里，这类250KVA容量的油浸式配电变压器是应用占比极高的核心变电设备，通常承担小型工业园区、自然村组、商业街区这类负荷密度中等区域的电压转换职责，把10kV的高压输电电压降为380/220V的低压民用、工业用电电压，直接对接终端用户的用电进线端。从结构设计来看，模型完整还原了油浸式变压器的核心组成部分：顶部的储油柜通过连通管与油箱本体相连，用于补偿变压器油因温度变化产生的体积胀缩，避免油箱内部出现过大的压力波动，储油柜端部的吸湿器结构也做了还原，可过滤进入柜内空气的潮气与杂质，延缓变压器油的老化速度。油箱顶部的高低压套管布局清晰，高压侧套管间距更大、绝缘距离预留充足，适配10kV电压等级的绝缘要求，低压侧套管排布更紧凑，对应大电流输出的接线需求，套管根部的密封结构、顶部的接线端子都做了细节还原，能直观看到不同电压等级套管的外形差异。油箱侧面的片式散热器是散热系统的核心，模型还原了散热器的翅片排布结构，变压器运行时绕组和铁芯产生的热量通过变压器油的对流传递到散热器翅片，借助自然风冷完成热量散发，250KVA容量的设备无需额外加装强制风冷装置，依靠自然对流即可满足额定负载下的散热需求，散热器与油箱的连接法兰、底部的放油阀接口也有明确的结构体现。油箱本体的安装底座预留了与基础槽钢对接的安装孔位，现场安装时可直接通过螺栓固定在混凝土台架上的预埋槽钢上，安装边界清晰，底座的抬升高度也预留了低压侧出线电缆的弯曲空间，避免电缆接线时出现过度弯折损伤绝缘层。高低压侧的接线方位符合常规户外安装的布线习惯，高压侧朝向进线杆塔方向，低压侧朝向用户负荷侧，能减少现场布线的线缆弯折长度，降低线路损耗。模型还还原了油箱顶部的分接开关操作结构，可在断电状态下调整高压绕组的匝数比，实现输出电压的小幅调整，适配电网电压的波动范围，保障末端用户的用电电压稳定在合格区间。油箱侧壁的油位指示、温度测量部件的安装位也有体现，方便日常运维时直观查看设备运行状态。
