20千伏油浸式配电变压器结构设计

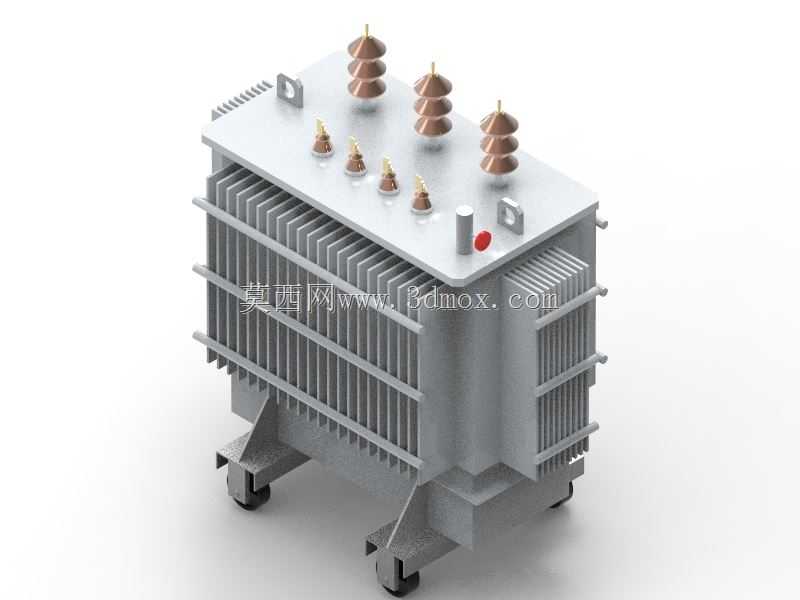

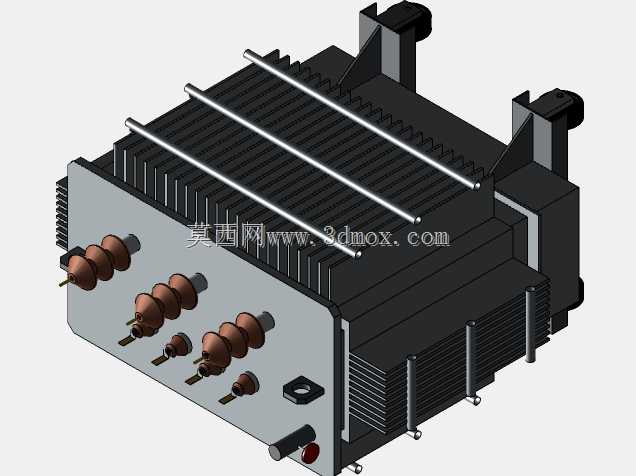

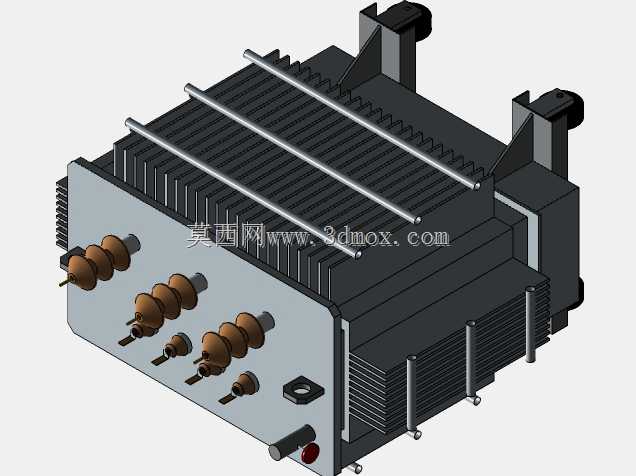

在城乡10kV升级20kV配电网络的改造场景中，这类油浸式变压器承担着将高压输电电压转换为终端用户可用低压电能的核心作用，常见于工业园区户外配电区、村镇集中供电点、大型商业体室外变电位，相比干式变压器更适合户外露天长期运行，对复杂温湿度环境的耐受能力更强。从结构设计逻辑来看，建模时优先还原了其核心功能的实现路径：顶部错落布置的高低压绝缘套管，分别对应高压侧进线与低压侧出线的绝缘隔离需求，不同高度的瓷质套管对应不同电压等级的安全爬电距离，避免雨天、凝露工况下发生沿面闪络；箱体侧面密集排布的散热翅片，是基于油浸自冷的散热逻辑设计，变压器运行时铁芯与绕组产生的热量通过绝缘油对流传递到箱壁，再通过翅片扩大散热面积与空气完成热交换，无需额外风机即可满足额定负载下的温升控制要求。底部的带滚轮安装支架，是现场安装环节的实用设计，变压器就位时可通过滚轮在基础轨道上短距离平移调整位置，安装完成后可通过配套固件锁止滚轮，避免运行移位，支架的承重结构经过载荷校核，可承托满油状态下的整台设备重量，同时预留了接地端子的安装位，满足电力设备的安全接地规范。建模过程中对安装边界的还原也贴合工程实际：设备整体的长宽高尺寸匹配常规20kV级200-630kVA容量段的变压器外形参数，高压套管的顶部高度、低压侧接线端子的伸出长度、散热翅片的外凸距离都做了1:1的比例还原，可直接用于配电场地的布局校核、安全距离模拟——比如高压套管带电部分与周边围栏、建筑物的安全净距校验，设备运输过程中的通道尺寸适配验证。箱体顶部的油位计、温度传感器安装位、吊环结构也都做了细节还原，吊环的位置对应整台设备的重心分布，满足现场吊装作业的受力要求，避免吊装过程中发生设备倾斜；箱体侧面的放油阀、油样采集阀位置也符合运维操作的人机工程要求，无需额外登高即可完成日常油样检测、放油换油作业。这类模型在实际工程应用中，既可以供结构设计人员参考同类型产品的结构布局，优化散热结构与安装结构的设计细节，也可以供配电设计人员在做厂区、园区配电方案时，完成变电区域的三维布局模拟，提前排查安装干涉、安全距离不足等问题，减少现场施工的变更成本。
