双泵并联管路流体输送实训装置

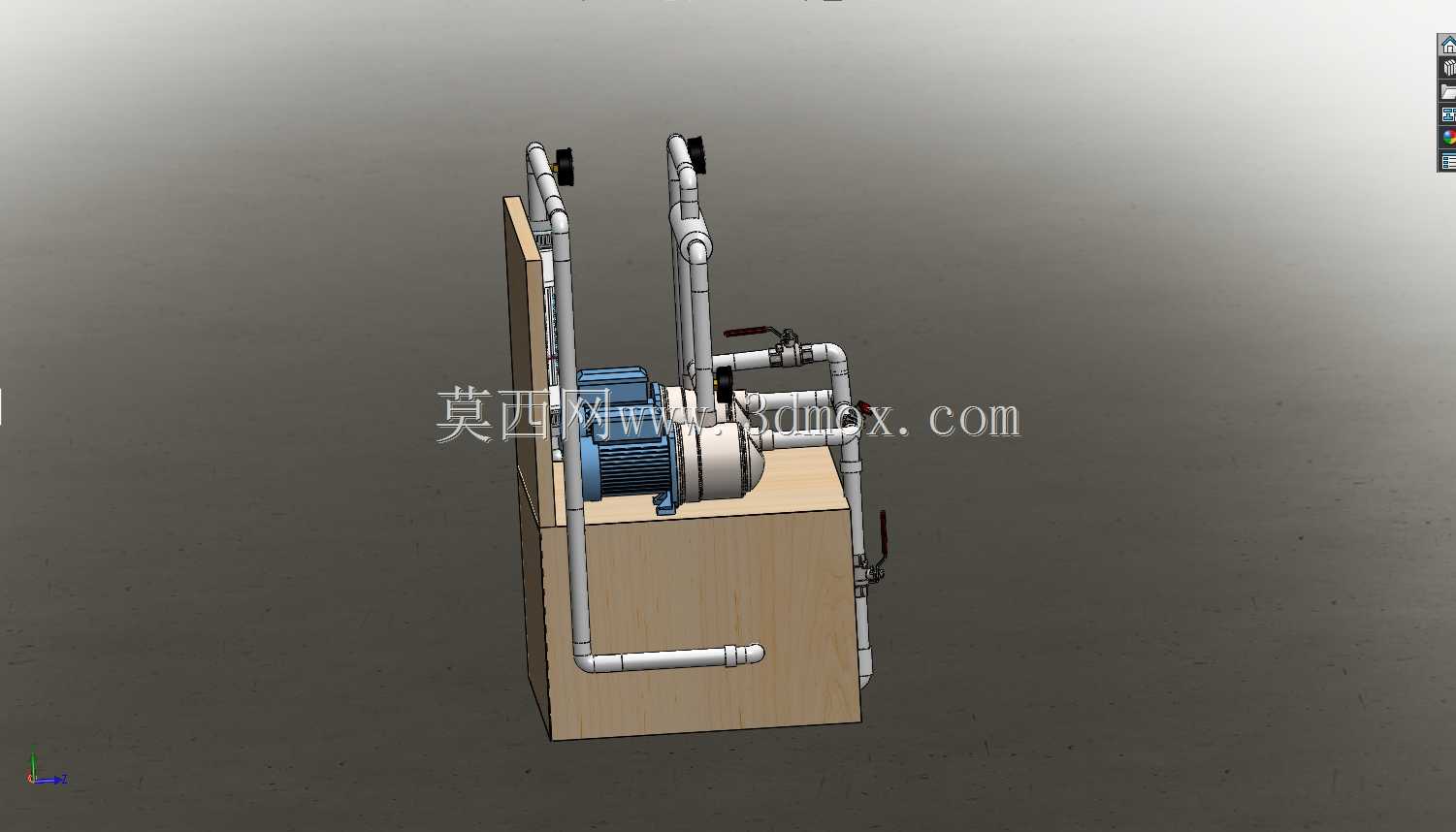

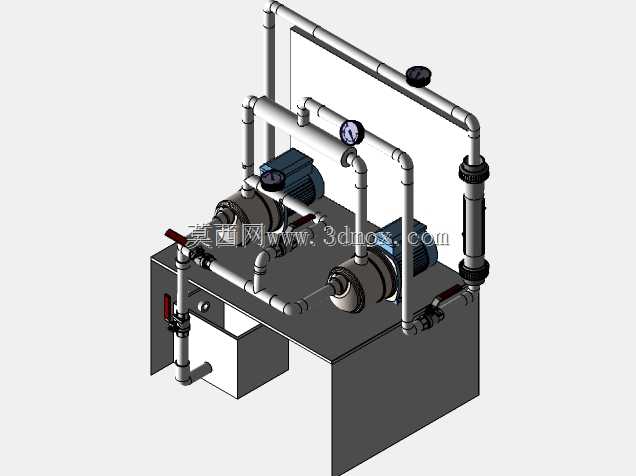

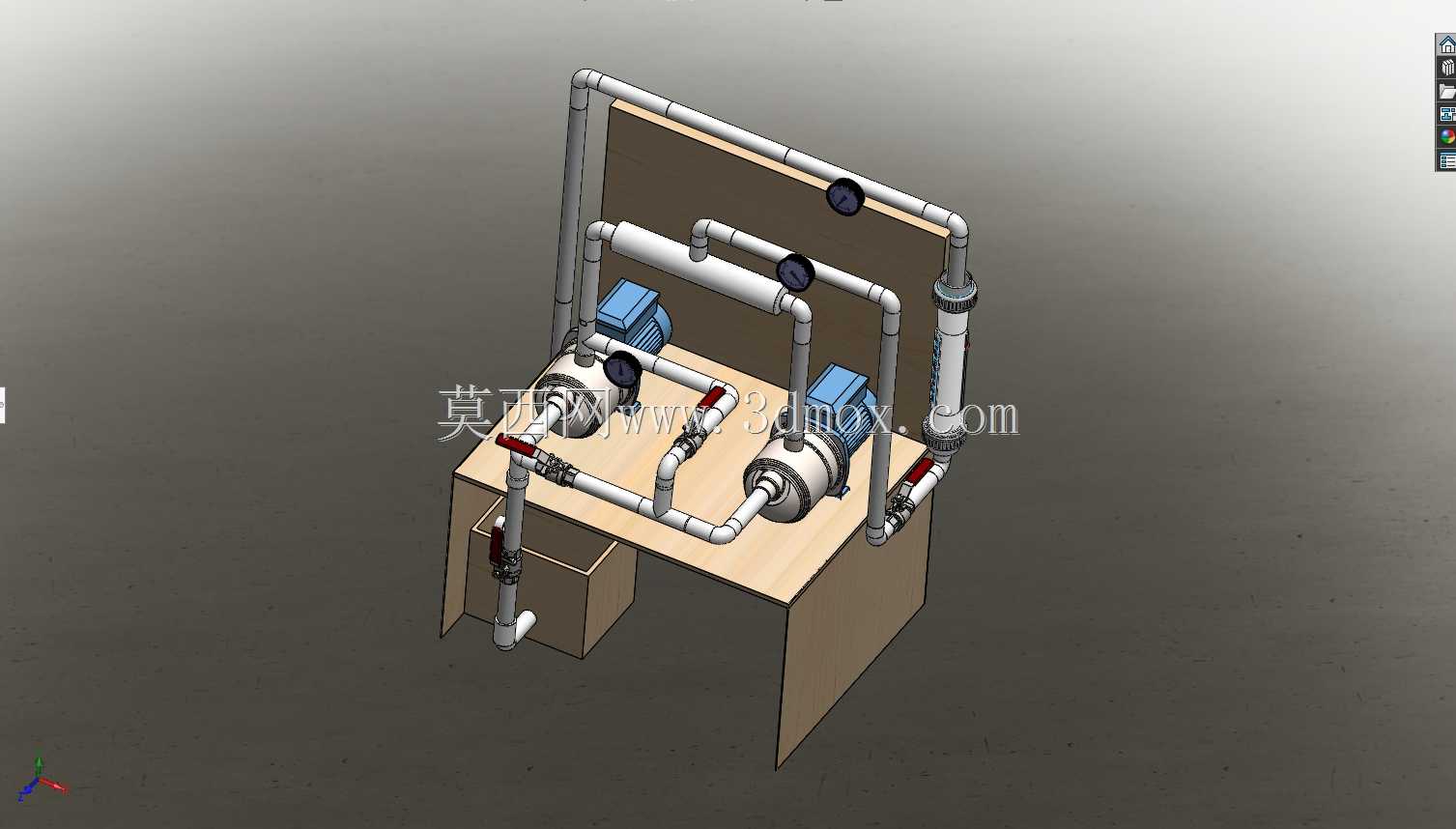

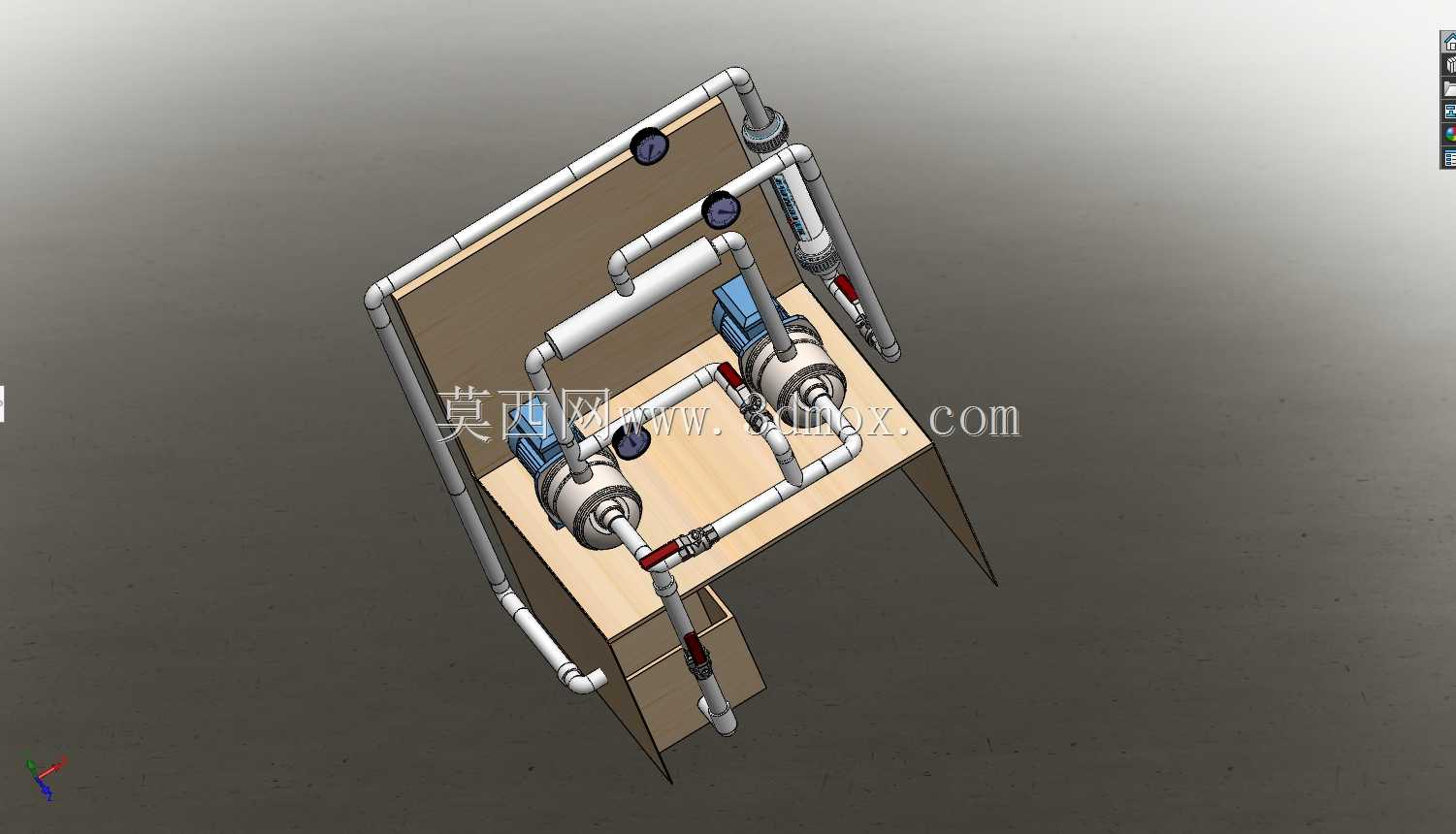

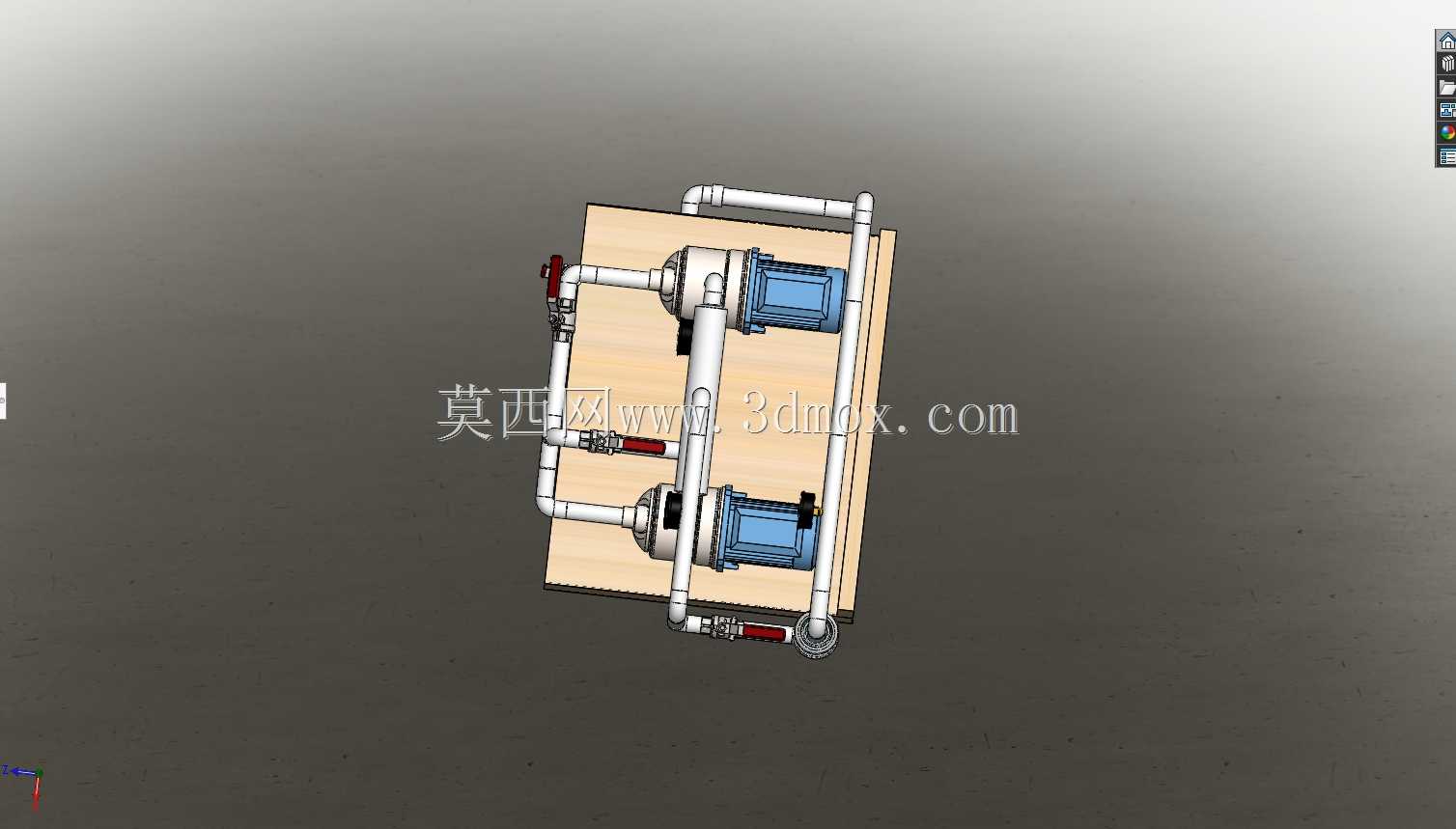

这套装置的核心是双泵并联的管路架构，最初的设计出发点是解决小流量实训场景下的流体输送工况模拟需求，在职业院校的流体力学实训车间、小型化工原理实验室里，这类装置是用来演示并联泵工作特性、管路阻力变化、阀门调节对流量压力影响的核心载体。从结构布局来看，整套管路依托木质台架搭建，台架预留了足够的操作空间，台体下方带抽屉结构可存放常用拆装工具、备用密封件，台架的支撑腿做了斜向加固，避免泵组运行时的振动引发整体晃动，安装时需要预留台架后侧至少300mm的检修空间，方便后续更换管路密封件、校准压力仪表。管路部分采用标准金属管道搭配弯头、三通连接件做排布，每台泵的出口端都独立安装了压力表，可实时读取单泵运行时的出口压力，也能对比双泵并联后的压力叠加变化，管路上设置的多个手动阀门，可实现单泵独立运行、双泵并联切换、管路支路通断调节等多种工况模拟，泵体与管路的连接位置采用硬密封加活接的结构，既保证运行时的密封可靠性，也方便拆装演示泵的进出口连接方式。设计时特意将管路走向做了可视化排布，没有做隐蔽式封装，所有管道连接点、仪表安装位、阀门操作位都完全外露，方便实训过程中观察流体走向、识别各个部件的功能位置，泵体固定在台面板上时加装了减震垫，降低运行时的振动传导，避免压力表示值出现频繁抖动影响读数。整套装置的管路通径匹配泵的额定流量设计，不会出现通径过大导致的流速过低、或者通径过小引发的阻力超标问题，支路管道的长度做了对称设计，尽可能降低两路管路的阻力差，保证双泵并联时的流量分配均衡，在做泵的特性曲线测试实验时，能获得更贴近理论值的实测数据。
