工业集成式抽水储水一体化泵站结构

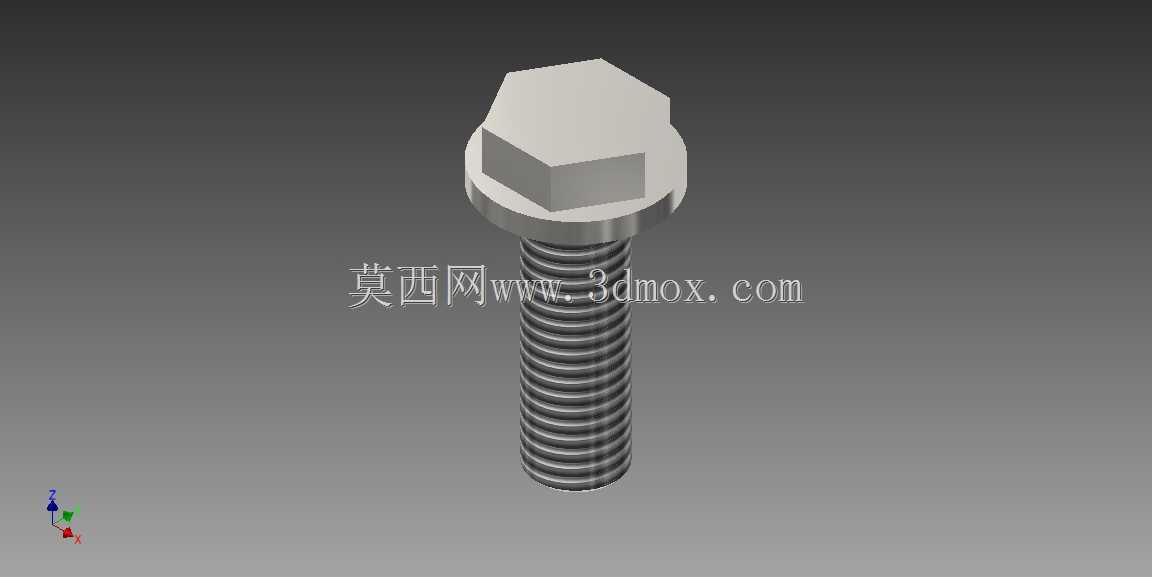

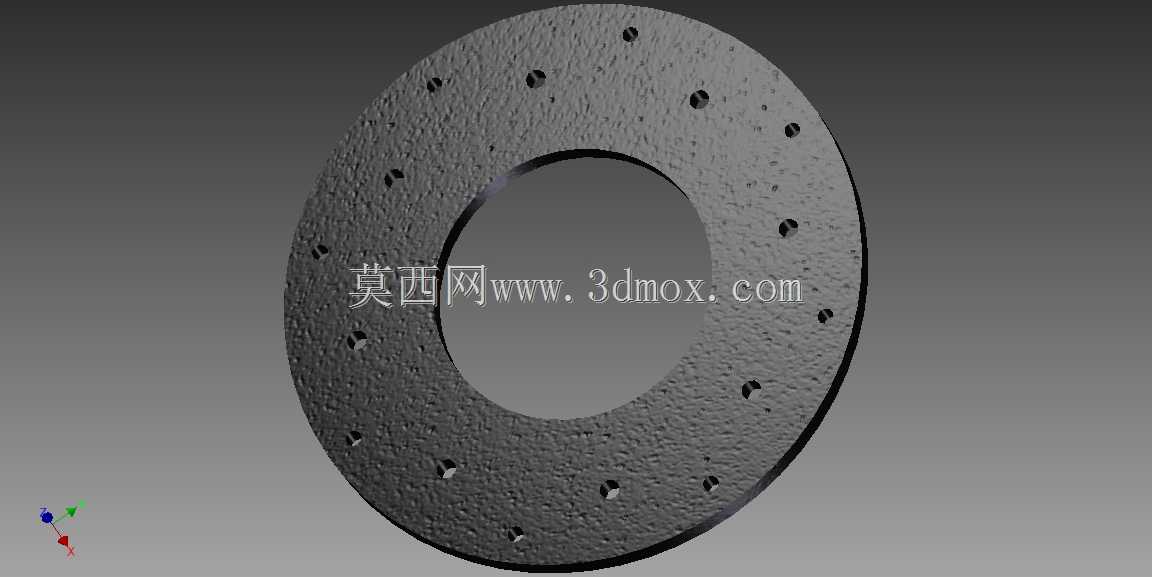

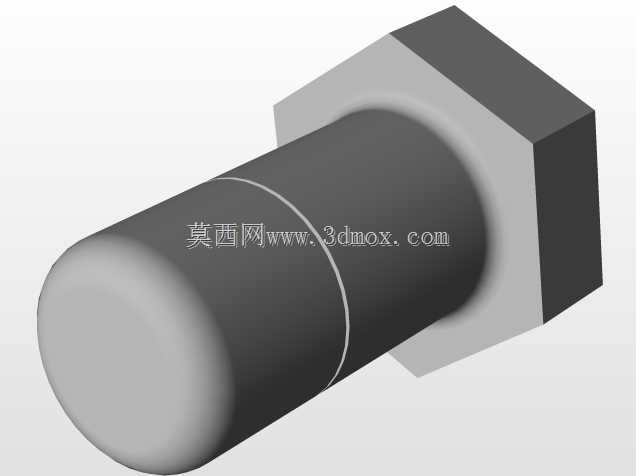

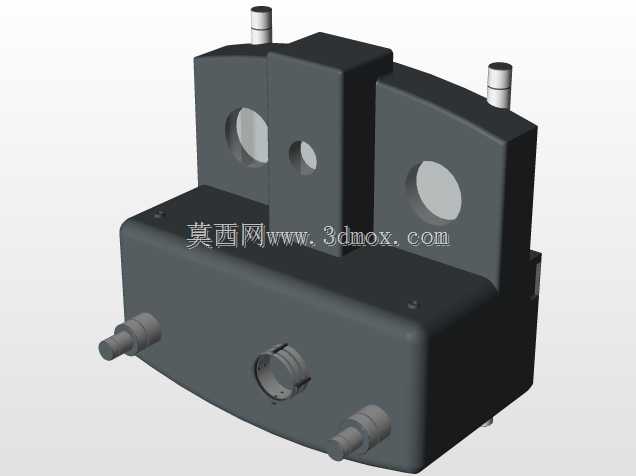

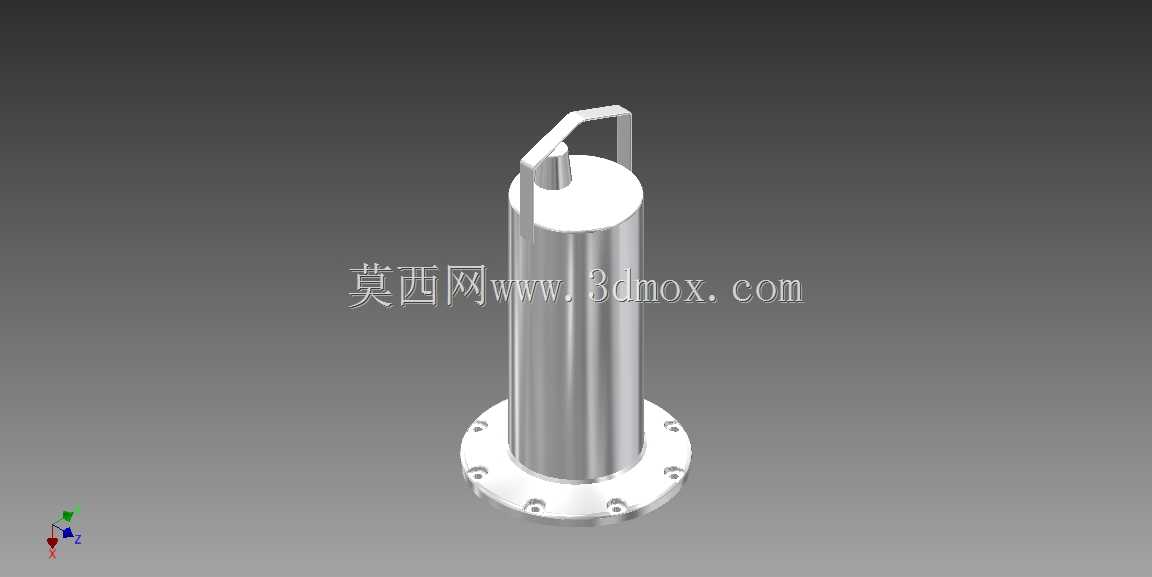

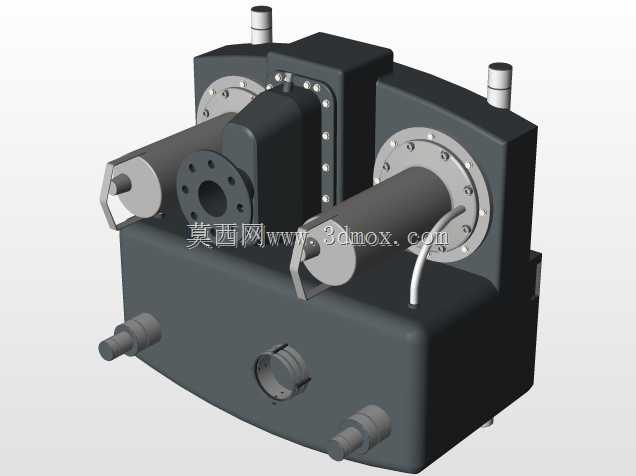

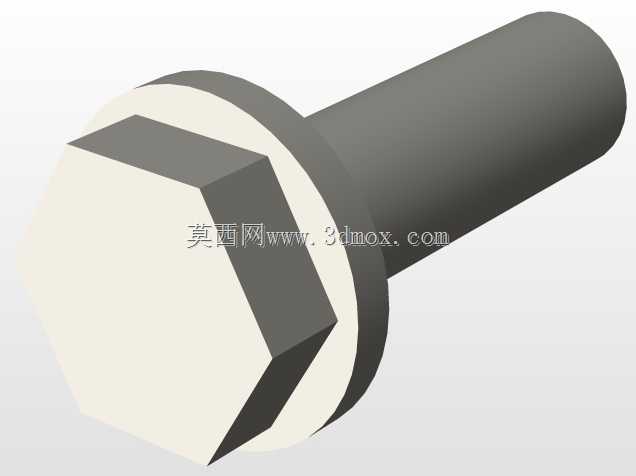

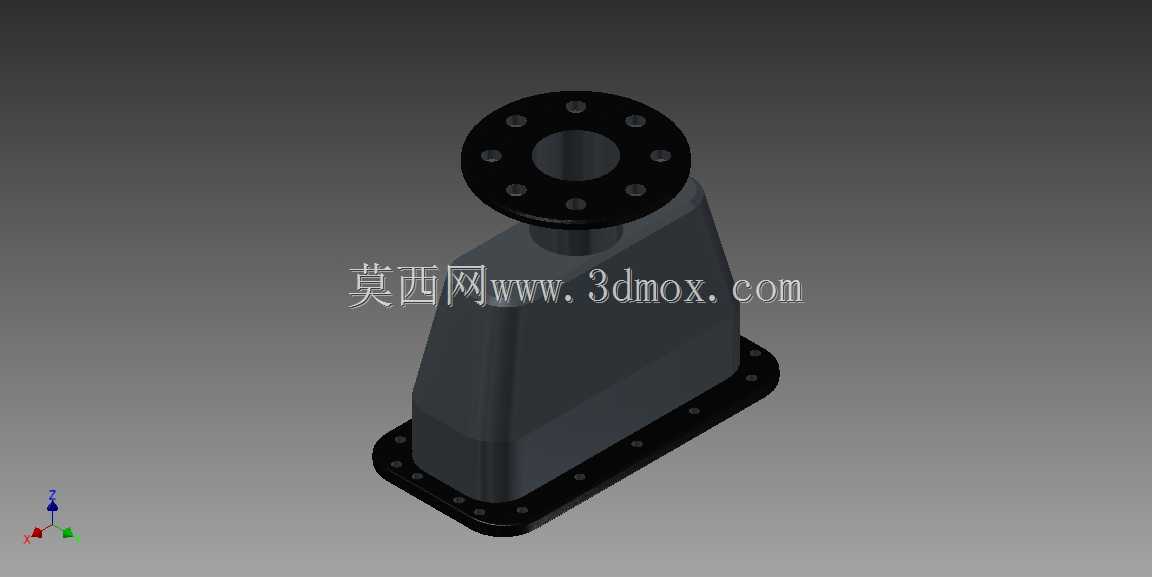

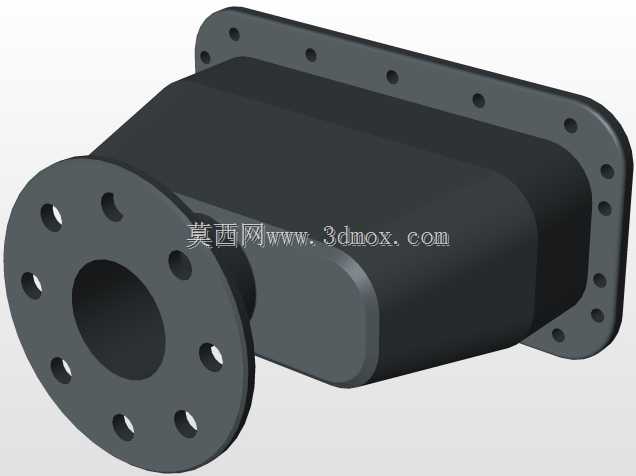

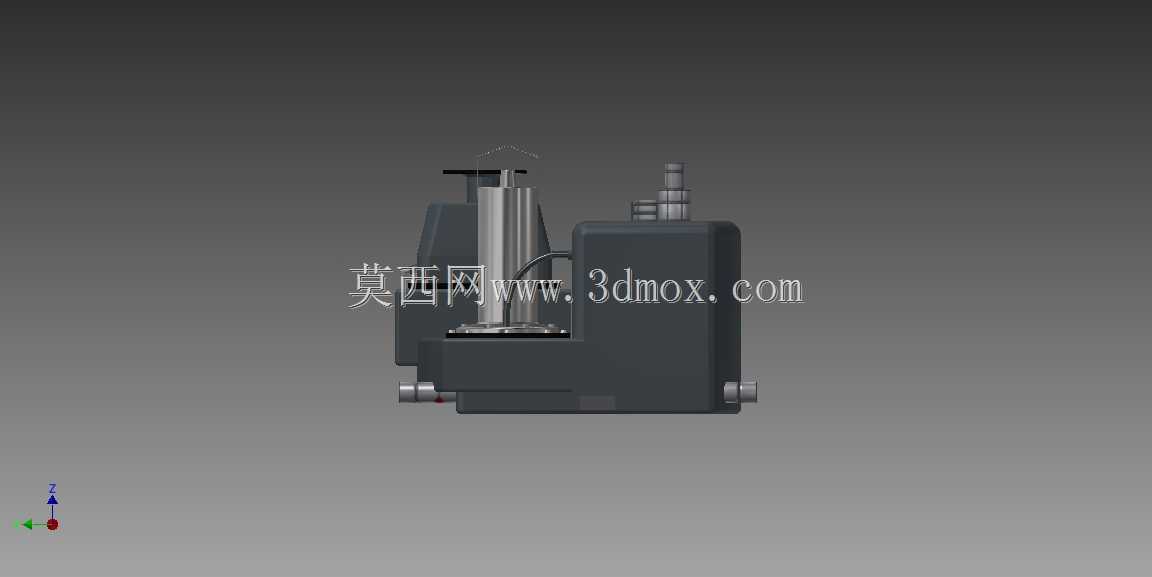

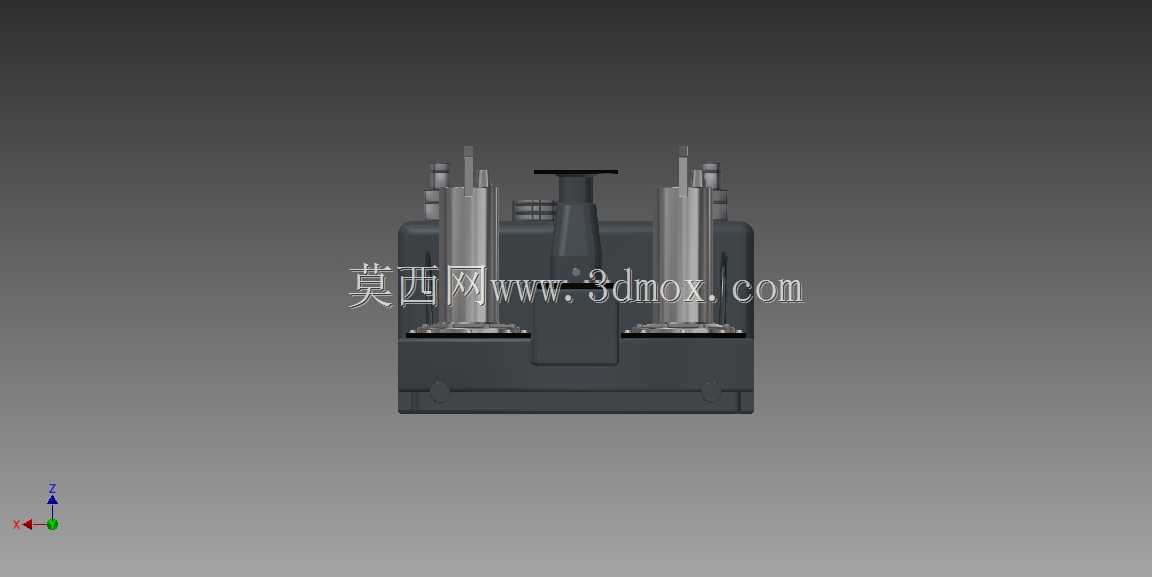

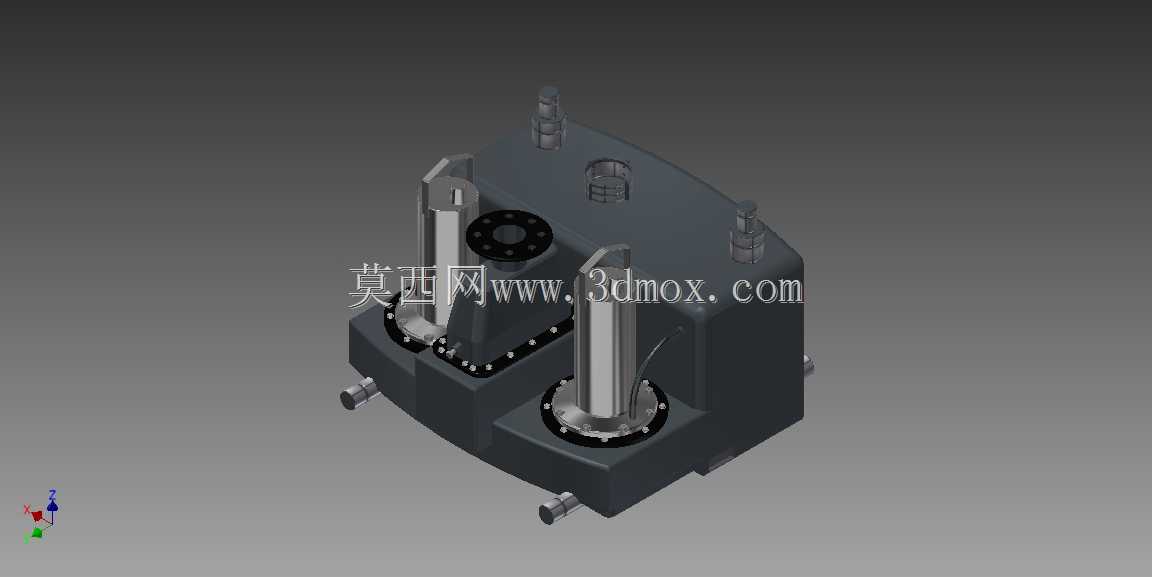

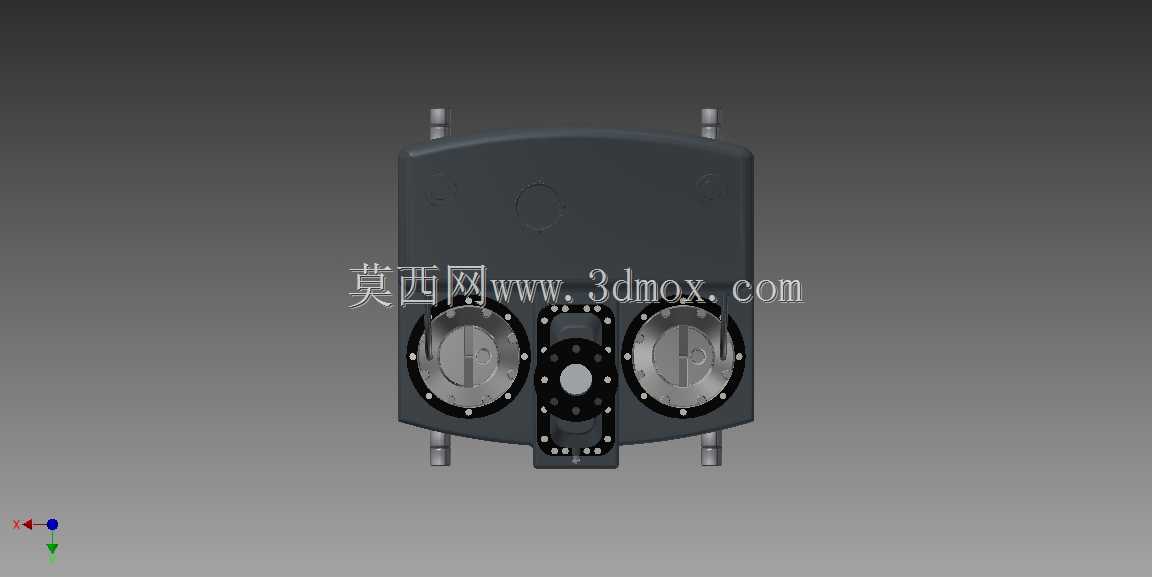

在厂区给排水、小型水利调蓄、建筑中水输送这类场景里，这类集成式抽水储水结构的应用占比正在逐年提升，区别于传统分体式的泵组加储水池布局，它把储水腔体、泵装位、管路接口全部整合在同一个主体基座上，能大幅减少现场安装的管路对接工作量，也能降低分体安装带来的渗漏风险。从结构设计逻辑来看，主体基座采用一体化的腔体成型思路，下部腔体承担储水功能，预留的进出水口都做了法兰对接边，现场安装时只需要对接外部主管道即可，不需要额外做二次储水结构的浇筑。上部的两个立式泵装位，分别对应不同的输送工况，可根据实际流量需求配置不同功率的泵体，泵座位置预留了螺栓安装孔与密封槽，安装时配合密封垫就能实现泵体与储水腔的密封衔接，避免输送过程中的流体泄漏。顶部预留的法兰接口是用于安装液位检测、压力检测类传感元件的，可实时监测腔体内的液位高度与出水压力，配合外部控制系统就能实现自动启停，不需要人工值守操作。侧面的多组小型接口分别对应溢流、排污、排气功能，当腔体内液位超过安全阈值时，溢流口会自动排出多余流体，避免腔体承压过高；排污口设置在腔体最低位置，日常维护时可以排空腔体内的存水与沉积杂质；排气口则用于泵组启动前排出腔体内的空气，避免泵组出现气缚现象影响输送效率。考虑到现场安装的空间限制，整体结构的安装边界做了紧凑化处理，基座底部预留了地脚安装孔，可直接固定在混凝土基础上，不需要额外做大型支撑结构，安装时的水平校准只需要调整地脚螺栓的高度即可。结构上的加强筋布局全部沿着腔体受力方向布置，在储水满负荷的状态下，腔体侧壁的形变控制在工程允许范围内，不会因为长期承压出现开裂变形。外露的紧固件全部采用防腐处理，适配潮湿的安装工况，延长整体结构的使用寿命。这类结构在实际使用中，既可以作为小型供水系统的核心储水输送单元，也可以作为工业循环水系统的中转加压单元，适配多种流体输送场景，结构集成度高，现场安装调试的周期比传统分体结构缩短六成以上，后期维护也只需要打开对应的检修口即可操作，不需要拆解整体管路。
