叶片泵庞贝调色板结构三维设计

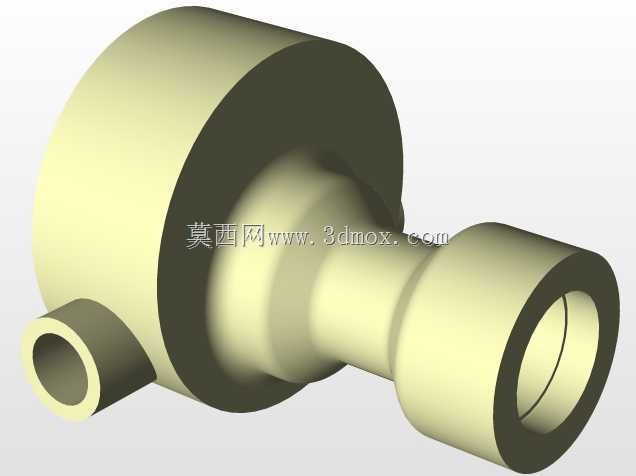

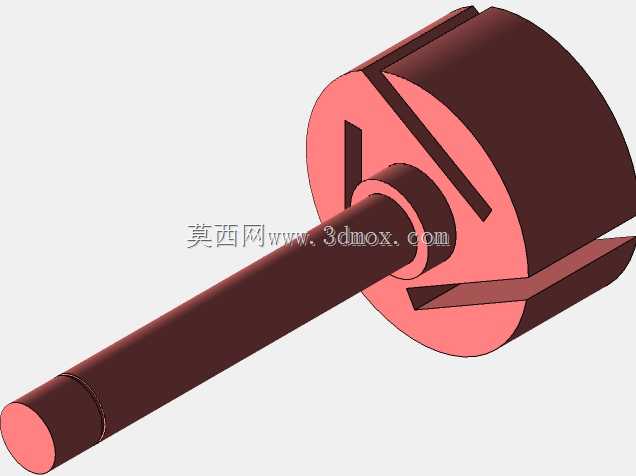

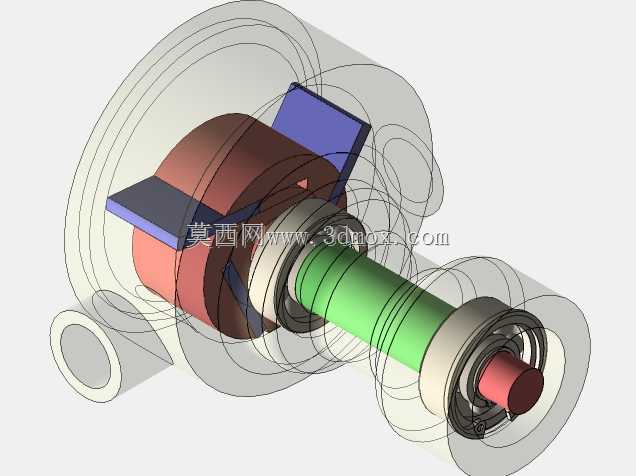

该结构对应容积式叶片泵的典型构型，常应用在低压流体输送、机床润滑供油、小型液压系统动力源等场景，依靠转子槽内叶片的伸缩变化改变密闭腔容积，完成流体的吸入与加压输出，相比齿轮泵具备输出压力脉动小、运转噪音低的特性，适合对供油稳定性有要求的轻工机械、小型液压站配套使用。从结构设计逻辑来看，整体采用同轴式布局，泵轴贯穿转子中心作为动力输入部件，转子偏心安装在泵腔内部，叶片嵌装在转子的径向槽内，运转时靠离心力与根部压力油作用贴紧泵腔内壁，相邻叶片、转子外圆、泵腔内表面与两侧配流盘共同构成密闭的工作容腔，随着转子转动，容腔在吸油侧逐渐增大完成吸液，在压油侧逐渐缩小完成压液。设计过程中需要重点把控转子与泵腔的偏心距参数，偏心距直接决定单转排量大小，同时要匹配叶片的厚度、槽间间隙，间隙过大会导致容积效率下降，间隙过小则会出现叶片卡滞、运转磨损加剧的问题；泵轴的轴径设计需要匹配输入扭矩要求，两端支撑部位的轴肩尺寸要适配轴承安装位，保证转子运转时的同轴度，避免出现偏磨导致内泄漏增大。安装边界上，泵体的进、出油口采用径向布置的接口结构，接口的中心高、通径尺寸需要匹配外接管路的安装标准，泵体两端的端盖连接孔位要保证同轴度公差，装配时需要控制端盖与转子端面的间隙，该间隙直接影响泵的容积效率，间隙过大内泄漏严重，间隙过小则会出现端面摩擦烧蚀。叶片的倾角设计也是该结构的关键细节，叶片沿转子旋转方向前倾一定角度，能够减小叶片伸出时与槽壁的卡滞力，降低运转时的接触磨损，延长部件使用寿命；配流盘的腰形槽位置需要精准对应吸、压油区的角度范围，避免出现困油现象，降低运转时的振动与噪音。在实际选型适配时，该构型泵的额定转速通常匹配四级电机的输出转速，安装时需要保证泵轴与驱动电机轴的同轴度误差在允许范围内，避免联轴器承受额外径向力导致轴封过早损坏；泵腔内部的流道过渡处做圆弧处理，减少流体流动时的沿程阻力，提升吸油能力，避免高转速下出现吸空导致的气蚀问题。
