单级端吸离心泵壳体铸造结构设计

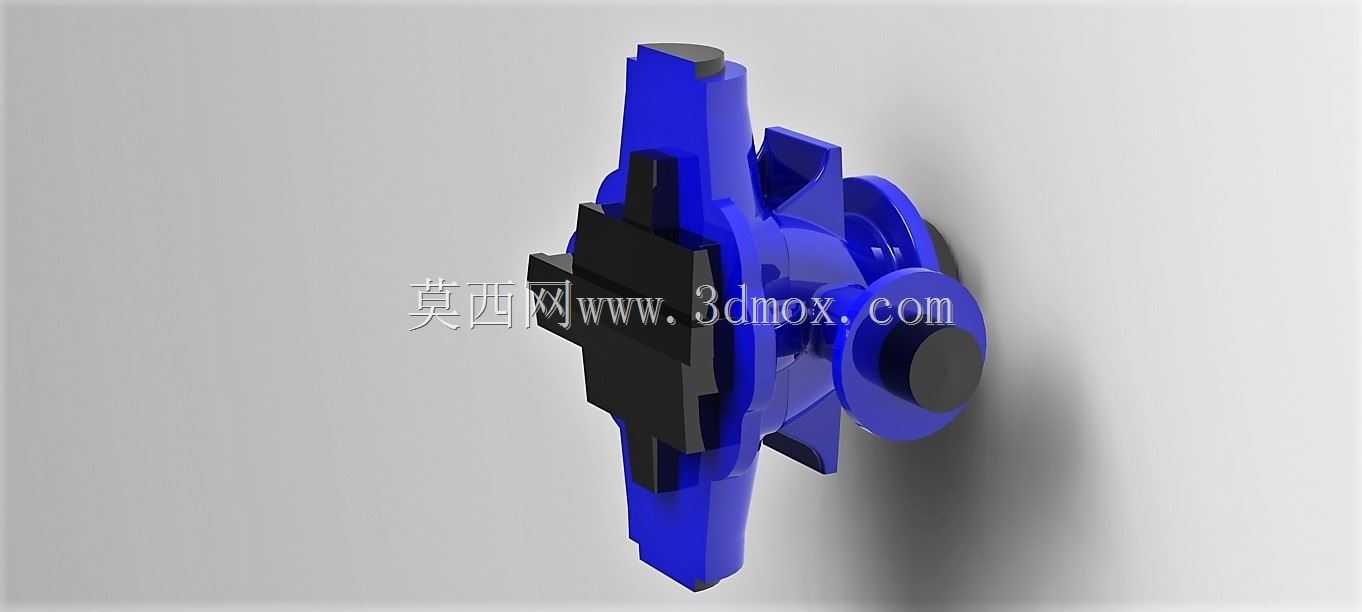

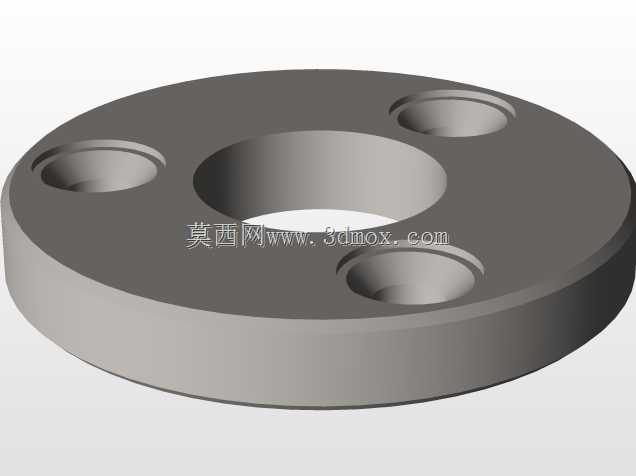

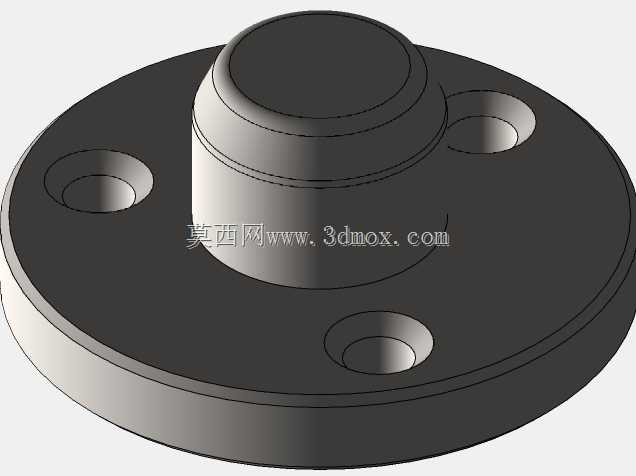

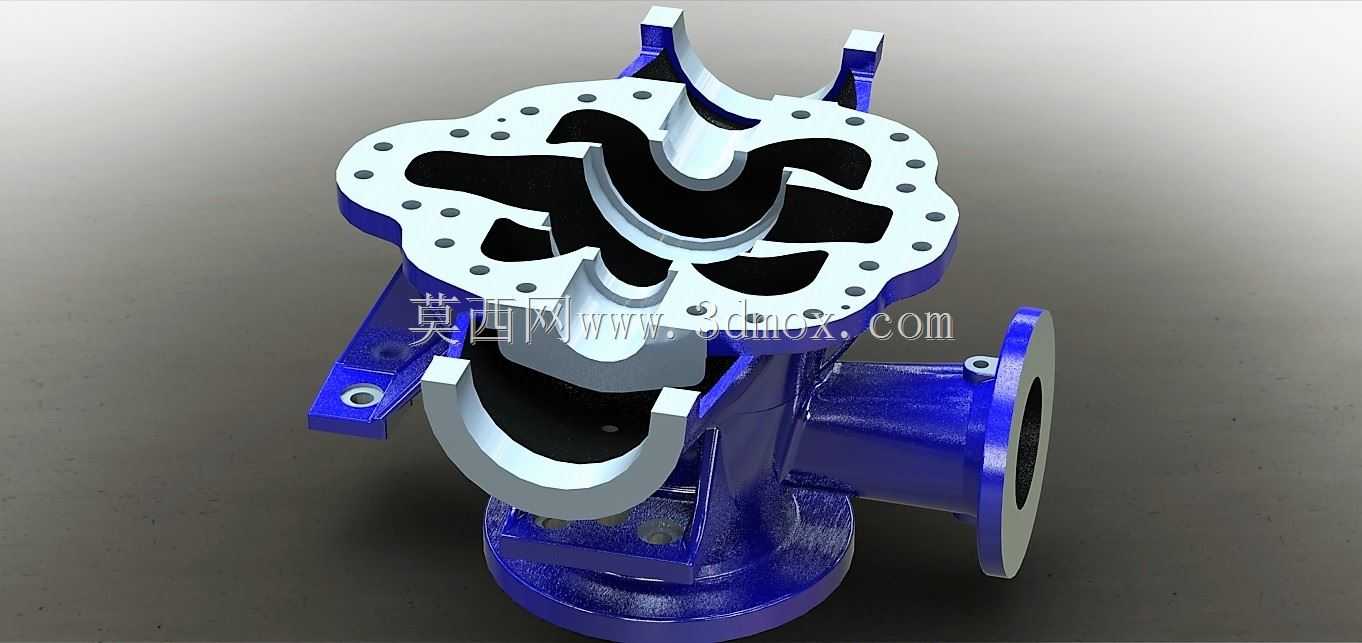

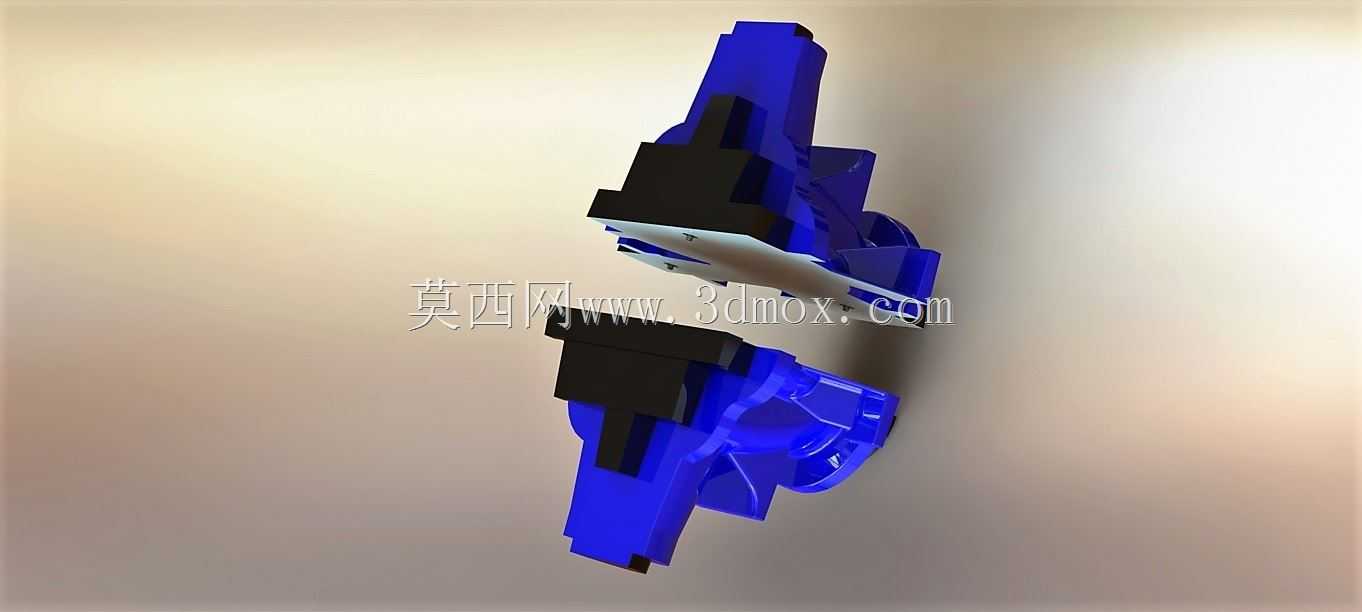

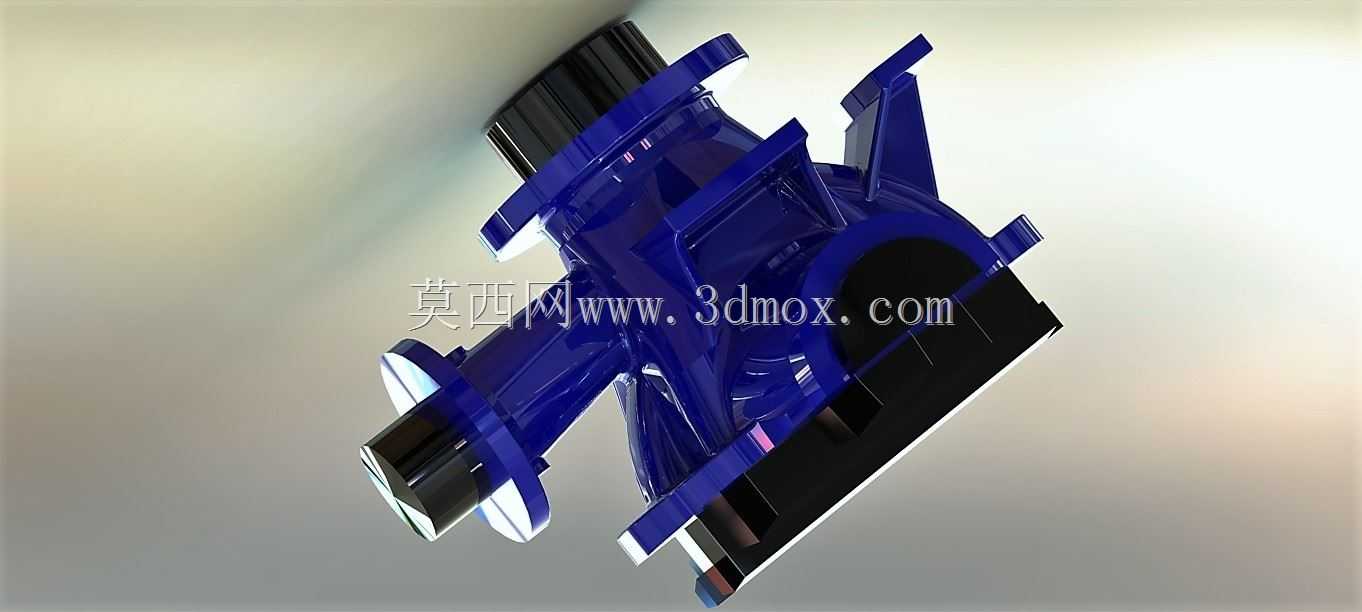

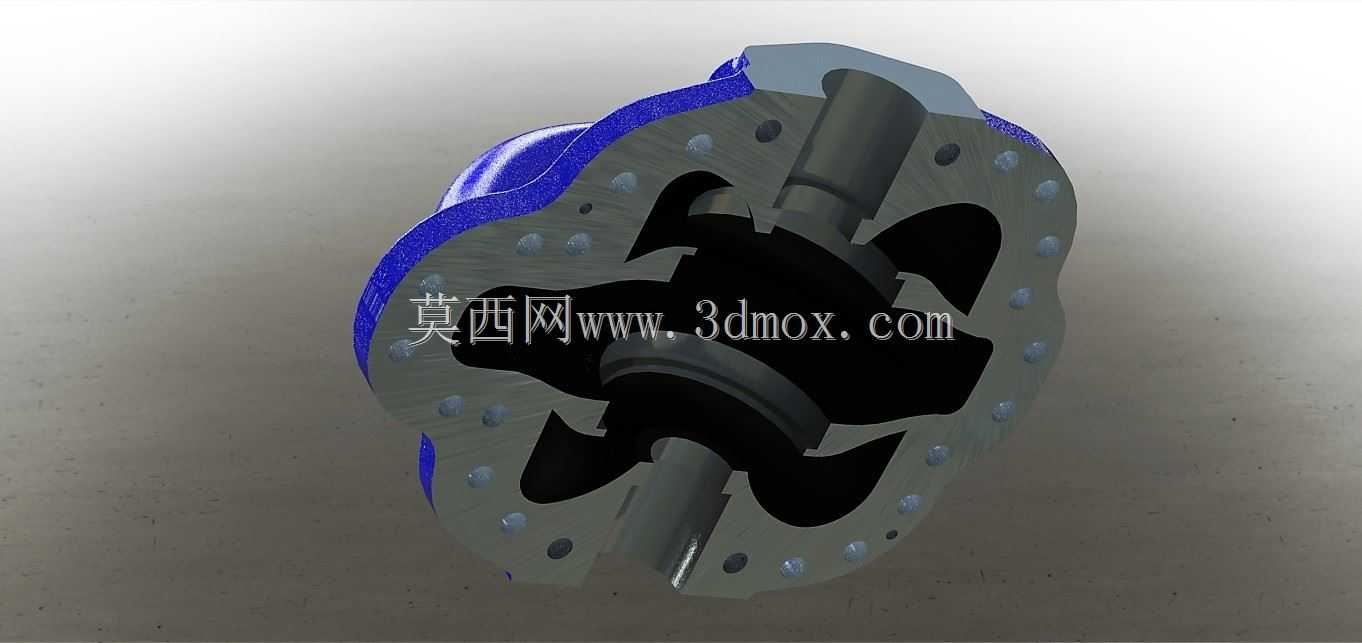

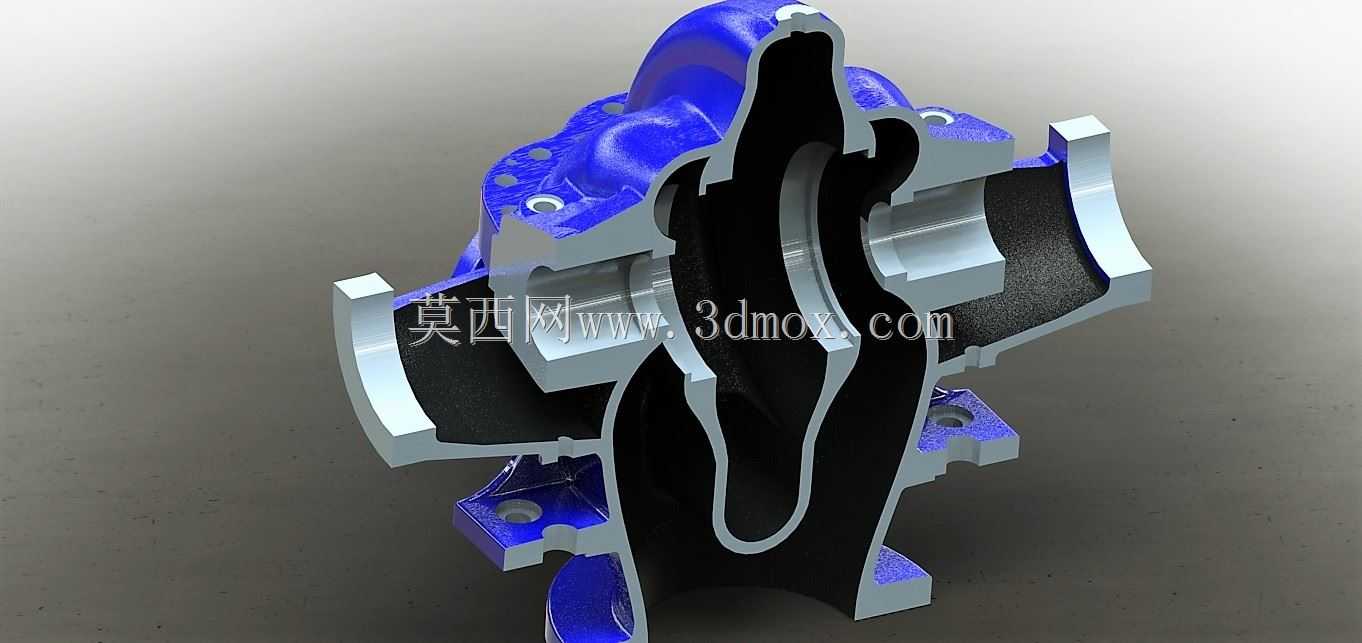

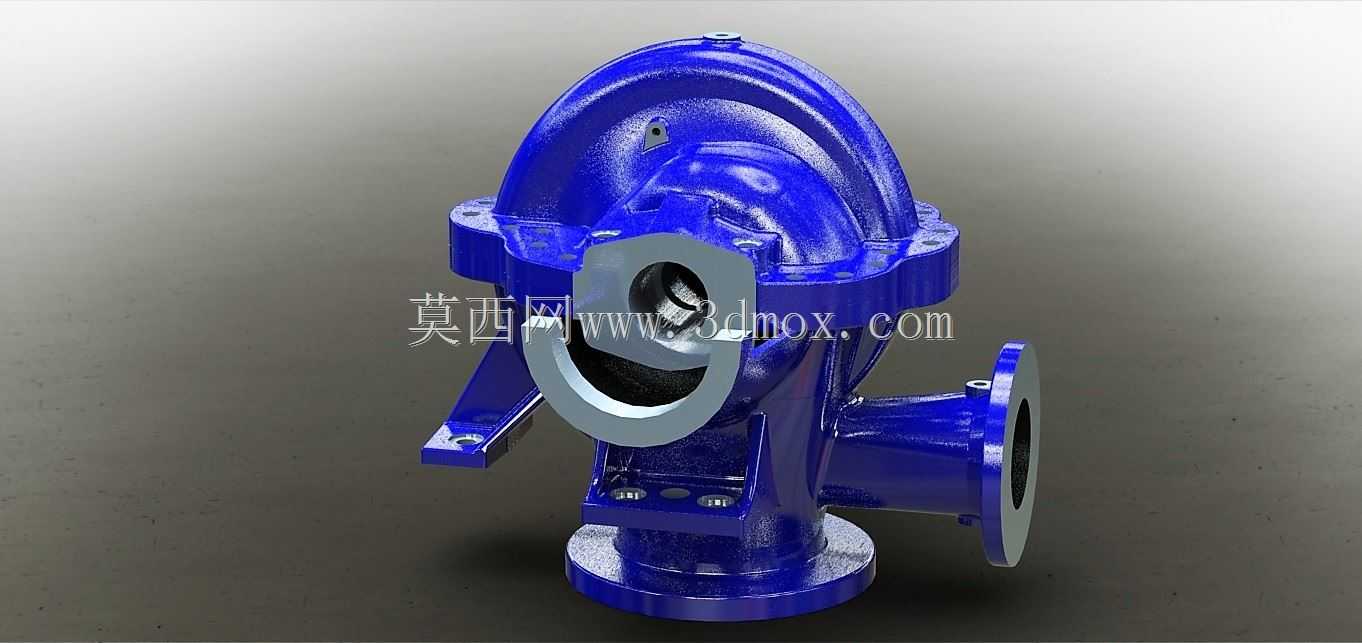

该结构为单级端吸离心泵的壳体铸件，是离心泵过流部件的核心承载结构，主要应用于市政供水、建筑给排水、工业循环水输送、暖通空调循环系统等场景，承担导流、承压、承载内部旋转部件的核心作用。从结构设计逻辑来看，该壳体采用蜗壳式流道设计，流道截面沿叶轮旋转方向逐步扩大，可将叶轮甩出的高速流体的动能平稳转化为压力能，降低流道内的水力损失，减少湍流引发的振动与噪声。壳体的进出口法兰采用标准法兰连接尺寸，侧方水平设置的进水口与下方垂直设置的出水口，适配端吸泵的常规管路布局，法兰端面预留密封槽位，可适配橡胶垫片或金属缠绕垫片，满足不同压力等级的密封要求，避免输送介质泄漏。壳体底部设置一体式安装底座，底座上预留的螺栓安装孔位与标准泵组安装机架的孔位匹配，安装时可通过地脚螺栓将泵体与基础刚性连接，底座与蜗壳主体之间设置加强筋结构，可抵消泵运行过程中产生的径向力与振动载荷，避免长期运行出现壳体变形或连接松动。从铸造工艺适配性来看，该壳体的壁厚设计均匀过渡，避免出现壁厚突变引发的铸造缩孔、冷隔缺陷，流道表面的过渡圆角均做了圆弧处理，既减少流体流动的阻力，也避免铸造过程中出现应力集中导致的铸件开裂。壳体上部设置的轴承箱连接位与进水口侧的密封腔安装位，同轴度公差控制在合理范围内，可保证后续装配时叶轮与泵轴的回转精度，减少密封件的偏磨，延长机械密封的使用寿命。在安装边界方面，该壳体的外形轮廓充分考虑了现场安装的操作空间，侧面的检修位预留足够间隙，方便日常维护时更换密封件、检查叶轮状态，进出口法兰的间距符合常规管路安装的尺寸要求，无需额外配置异形转接管件，可直接适配同口径的标准管路。壳体的支脚结构做了加宽处理，可分散泵组运行时的载荷，降低对基础的压强要求，适配混凝土基础或钢制安装机架的安装条件。
