工业异形弯转输送管道结构设计

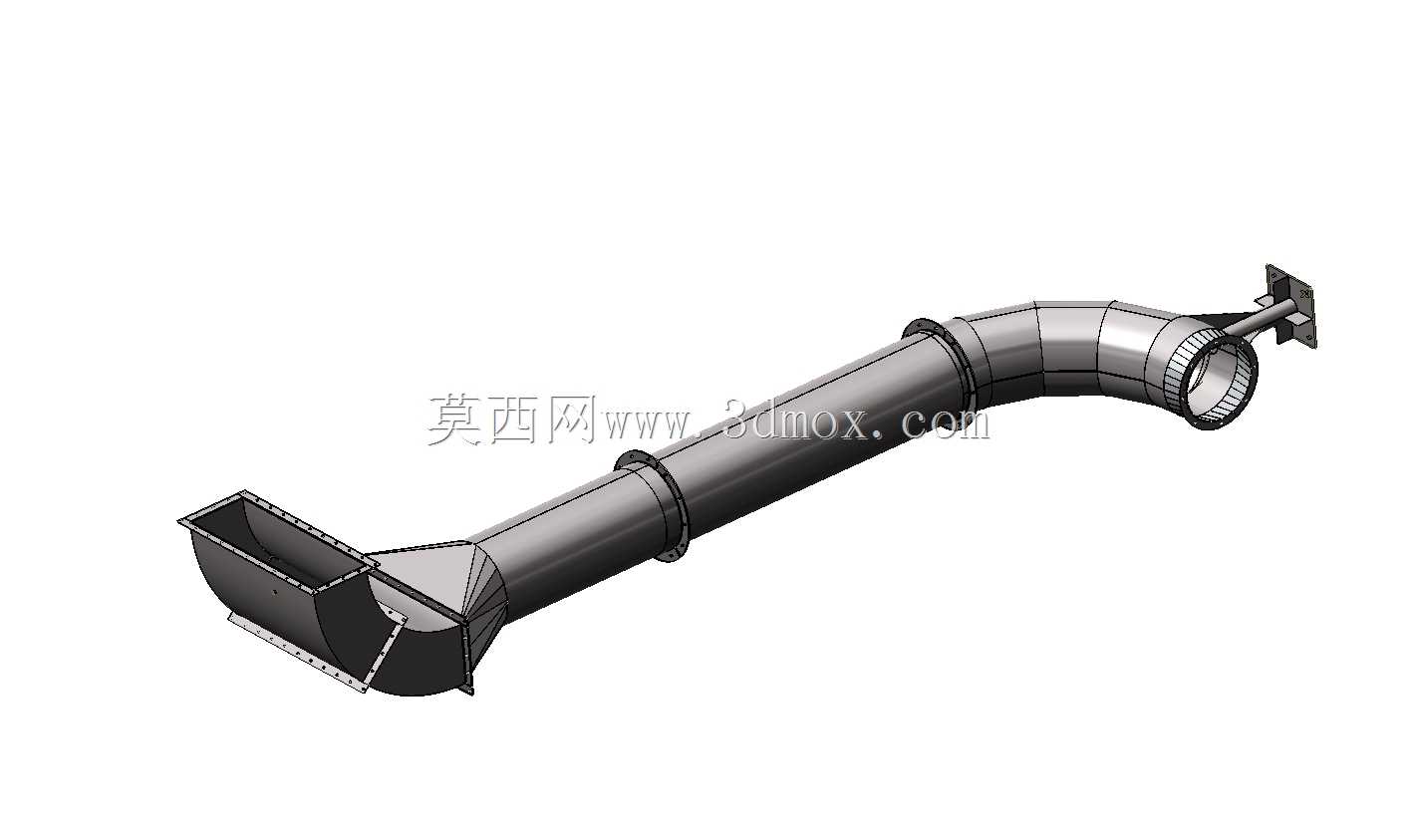

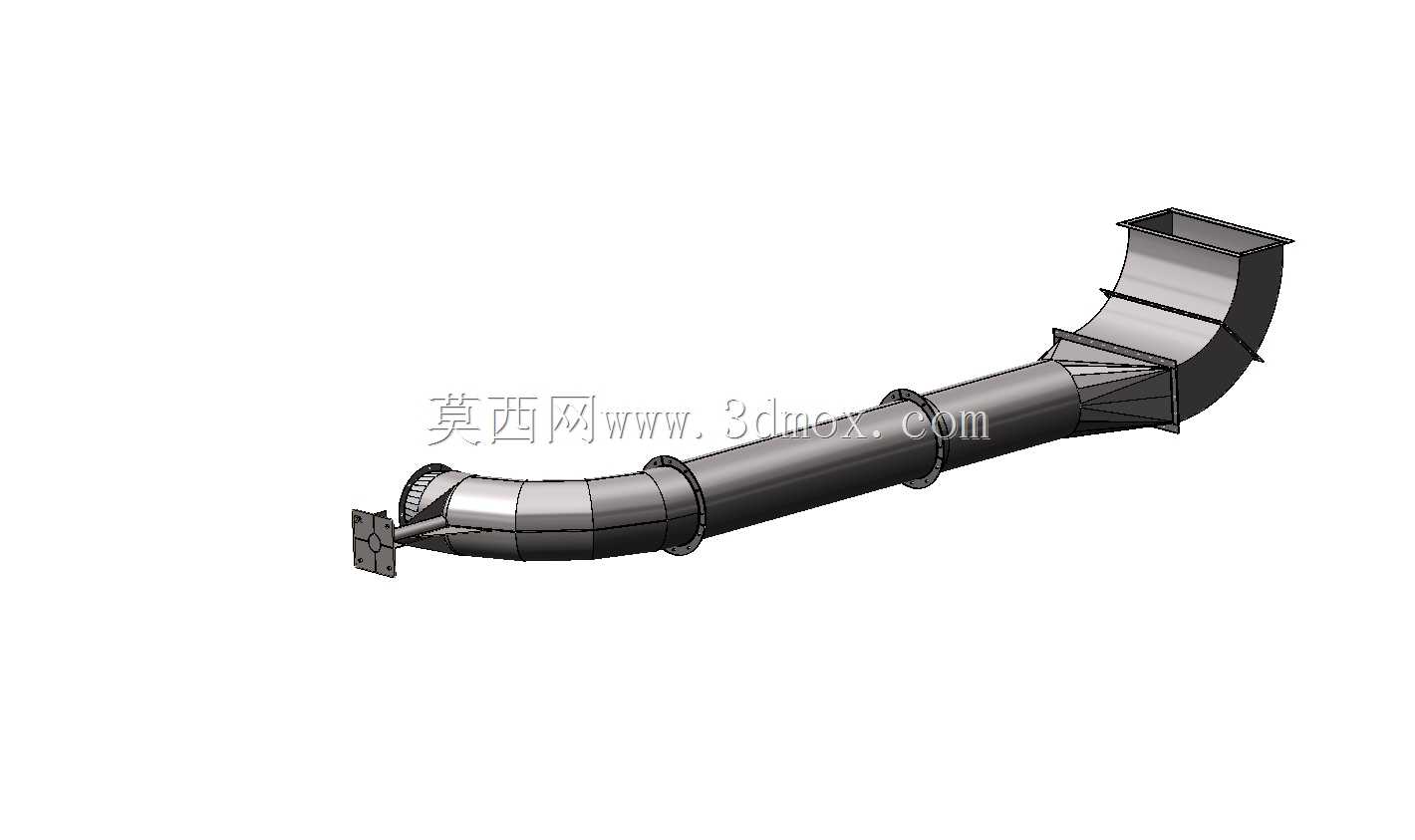

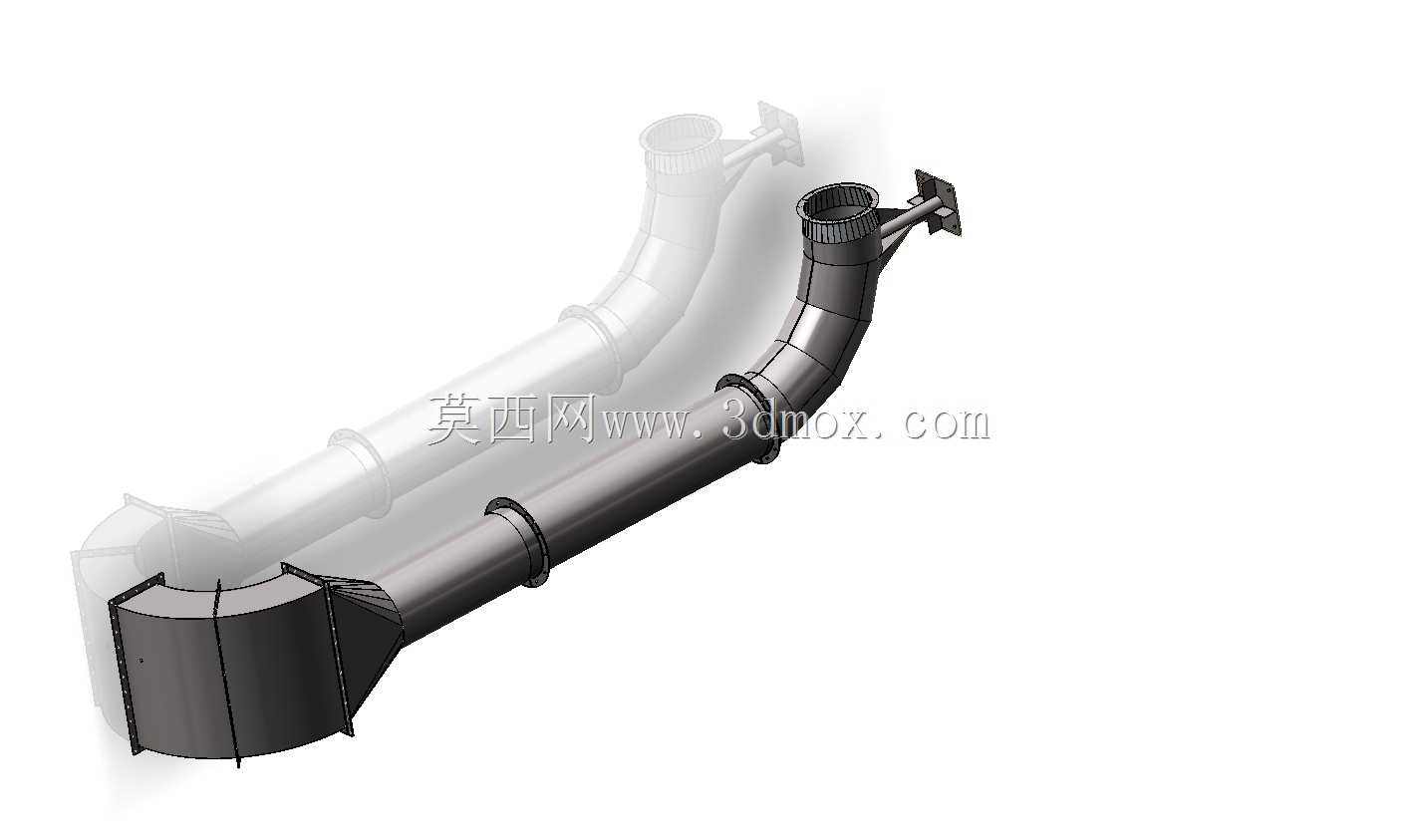

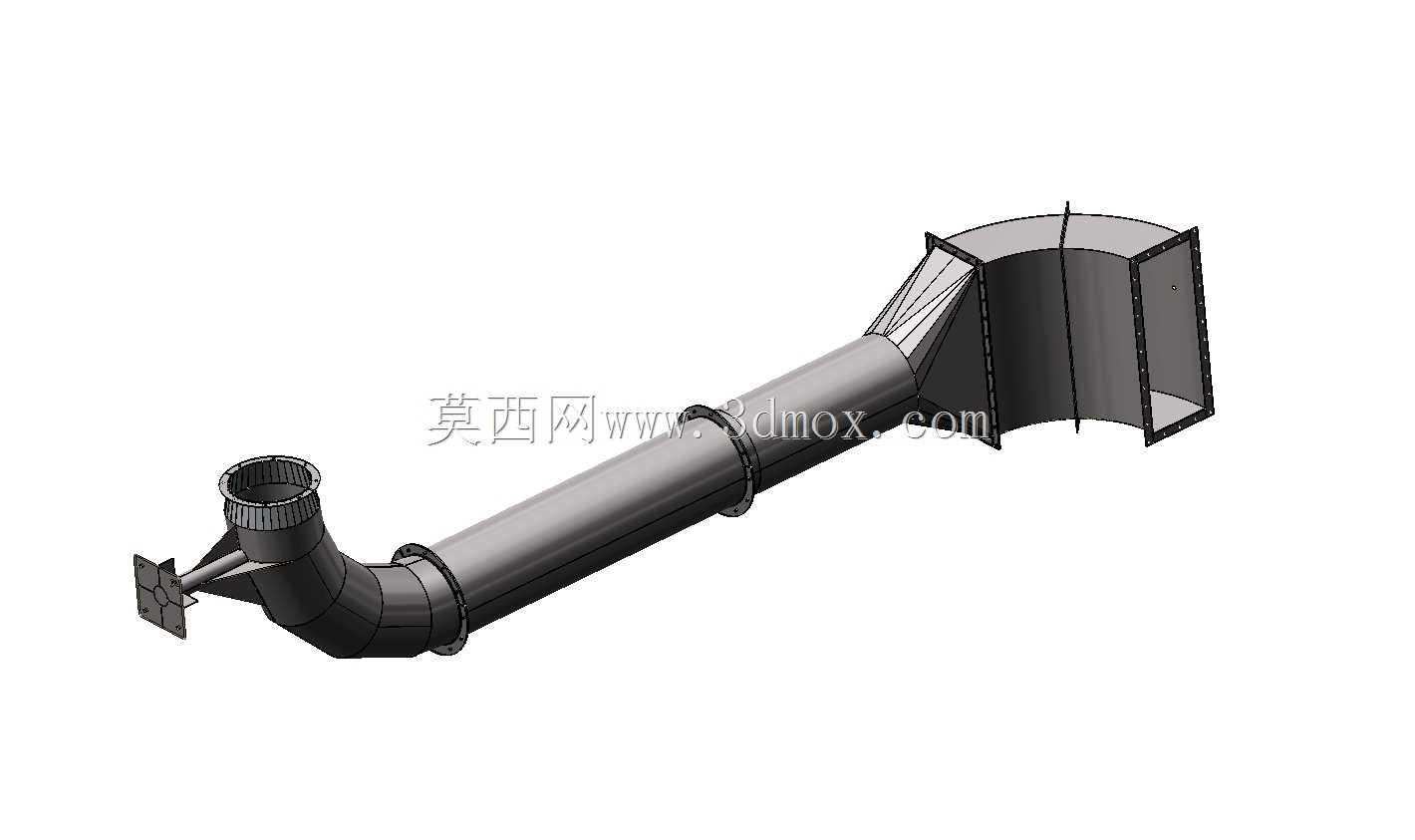

这类异形弯转管道主要应用在工业通风除尘、物料气力输送、工艺流体导流等场景中，用来在受限安装空间内完成不同方位接口的连通，规避现场其他设备、梁柱结构的干涉，同时保证介质输送过程的流态稳定，减少不必要的压损。从实际使用场景来看，这类管道常出现在车间除尘系统的支管对接、粉体输送线的转向段、大型设备的排风引接部位，相比标准角度弯头拼接的管路，一体化弯转结构能减少接缝数量，降低漏风、漏料的概率，也能减少拼接法兰带来的局部流道突变。设计过程中首先要确认两端安装接口的坐标与朝向，图中管道一端为方形扩口结构，用来对接设备侧的方形出风口或者料斗出口，扩口段做了渐变过渡，避免截面突变带来的涡流，另一端为带安装法兰的圆形接口，用来对接后续的标准圆管管路，中间的弯转段根据两端接口的空间位置做了多段曲率匹配，没有采用单一弯折角度，而是顺着介质流向做顺滑的弧度过渡，减少介质在管内的转向阻力。安装边界方面，方形端的安装面带有固定耳板，孔位匹配常规设备出风口的安装间距，圆形端的法兰尺寸匹配对应通径的标准管路法兰，管身设置的多道环形加强筋，一方面用来提升薄壁管段的结构刚度，避免负压工况下出现吸瘪变形，另一方面也可以作为管段的吊装受力点，方便现场安装时的固定。设计时需要核算管内介质的流速，对于含尘气流或者粉体输送场景，弯转段的曲率半径不能过小，否则容易造成物料在弯管处堆积堵塞，同时管壁厚度要根据输送介质的磨损特性做调整，输送磨琢性强的物料时，弯转外侧的管壁需要适当加厚或者做耐磨衬层的预留结构。整个管路的外形顺着安装空间的避让路径成型，没有多余的外凸结构，能在紧凑的设备布局空间内完成管路布设，不需要额外做过多的现场切割改管，一体化的结构也减少了现场安装的焊接、拼接工作量，提升施工效率。管段两端的接口都做了定位基准设计，安装时可以快速对齐对接设备的接口，降低现场安装的对位难度，中间的连接段做了等通径设计，保证整个管路的输送截面一致，避免局部缩径带来的流速骤升或者压损增大问题。
