户外防水型平均井供电转换装置

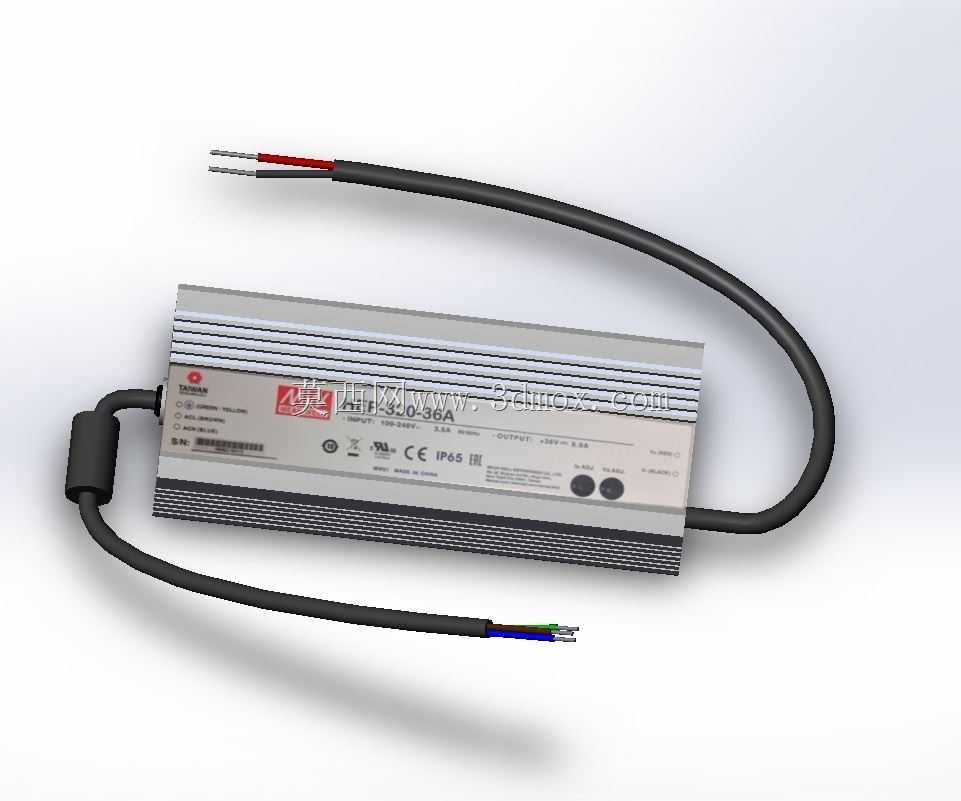

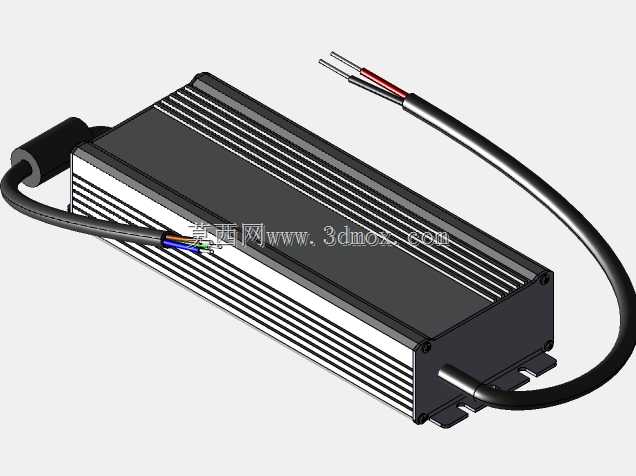

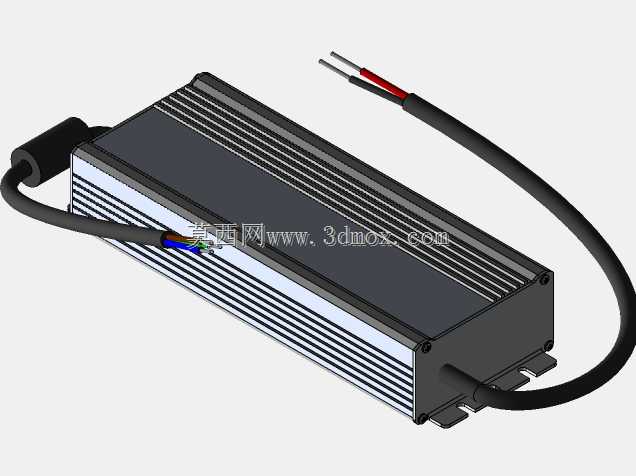

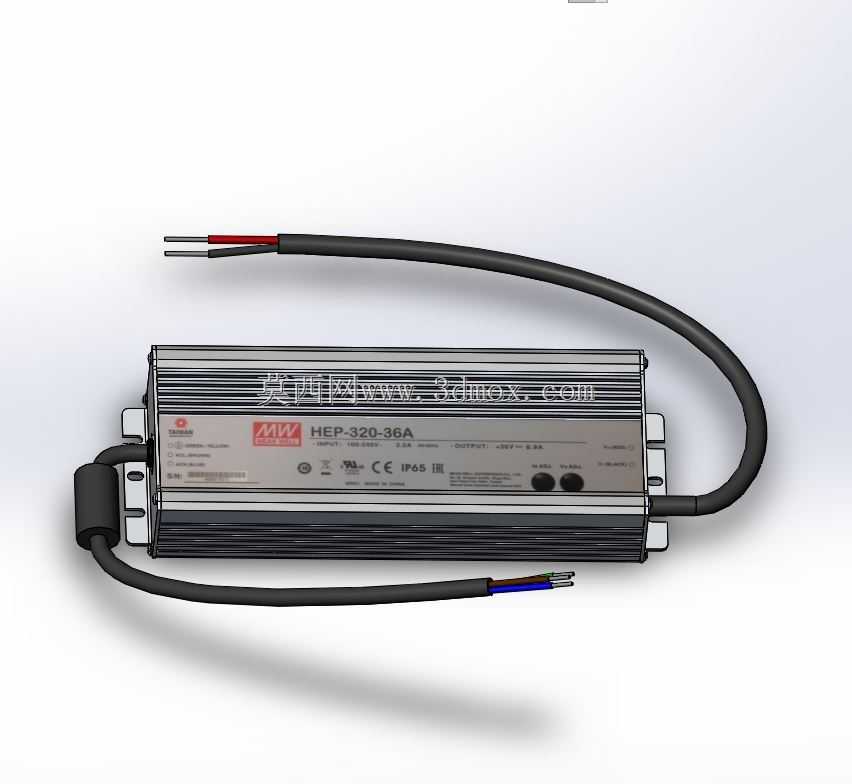

这款平均井供电转换装置，主要面向户外分散式取电的井场作业场景设计，适配野外井口监测设备、井下传感单元、井口信号传输模块的稳定供电需求，能在多井口并联组网的供电架构中，平衡各支路供电压差，避免单路负载波动拉低整体供电稳定性，解决长距离布线带来的线损压降不均问题。从结构设计来看，整机采用拉伸铝型材一体成型壳体，壳体表面排布平行散热鳍片，无需额外加装散热风扇即可满足满负载运行的散热需求，鳍片走向顺着设备安装后的垂直方向排布，可借助自然气流带走热量，同时避免户外扬尘、积水在鳍片缝隙堆积。壳体两端采用密封端盖压接结构，配合出线端的防水格兰头，可满足户外露天安装的IP65防护要求，能应对井场常见的雨淋、扬尘、短时浸水工况，无需额外加装防雨外罩即可直接固定在井口支架或户外设备杆上。设备两端预留的出线长度经过实际安装场景测算，输入端线缆适配市电或前级供电回路的接线距离，输出端多芯线缆可直接对接井口监测终端、信号采集器等负载，无需额外延长接线，减少户外接线的故障点。安装边界上，壳体底部预留两个条形安装孔位，孔位间距适配常规户外设备安装支架的通用孔距，可直接通过抱箍或螺栓固定在直径50-100mm的立杆、角钢支架上，安装时设备需保持鳍片垂直走向，避免积水顺着鳍片倒灌进接线端。功能层面，装置内置交直流转换与均流控制模块，可将输入的交流市电转换为负载所需的直流供电电压，同时在多台设备并联为同一组井口设备供电时，自动平衡各台电源的输出电流，避免单台电源过载运行，延长供电系统的整体使用寿命。建模过程中，完整还原了壳体的散热鳍片细节、端盖的密封压接结构、出线端的格兰头锁紧结构、表面标识的丝印区域，以及线缆内部的线芯分色细节，可直接用于井场供电系统的布局仿真、安装干涉校验，也可作为户外供电类产品结构设计的参考样例，帮助设计人员快速掌握防水型电源壳体的密封结构设计、散热结构排布的工程实现方式。
