家用紧凑式真空管式太阳能热水装置

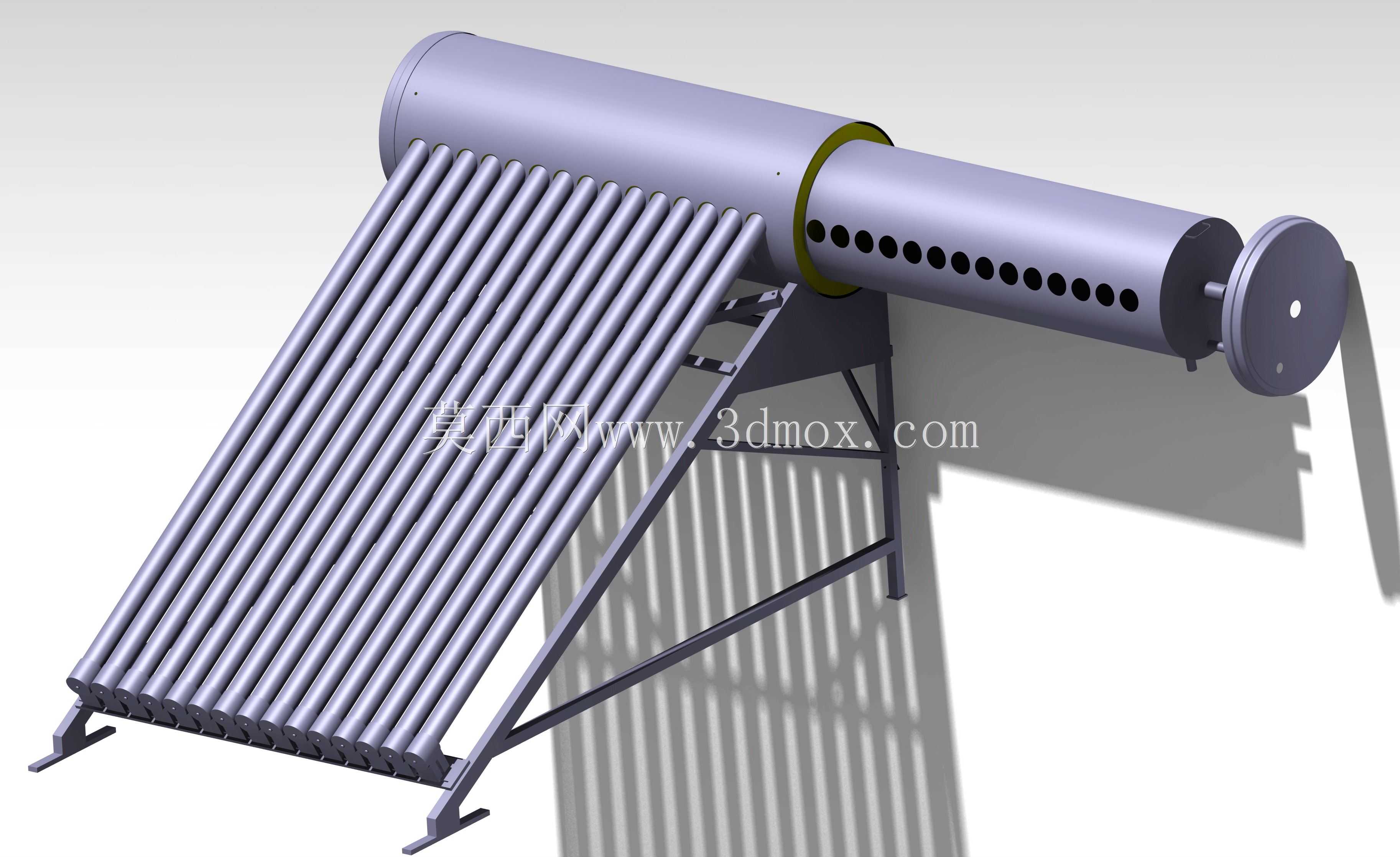

这套光热供热设备主要面向民用住宅、小型商用建筑的生活热水供应场景，可适配平屋面、坡屋面等多种安装基面，替代传统电加热、燃气加热热水设备，降低常规能源消耗。设备核心由倾斜布置的真空集热管阵列、卧式储热水箱、倾斜支撑支架三部分构成，集热管阵列按照固定倾角排布，匹配多数北半球地区的太阳高度角，保证日间各时段集热面可接收充足直射辐射，集热管与储热水箱采用插接式密封连接，依靠冷热水密度差实现自然循环，无需额外配置循环水泵即可完成集热到储热的热量传递，降低设备运行故障概率。储热水箱采用卧式圆筒结构，筒身预留集热管安装孔位，端部设置检修端盖，可满足后期内部清理、配件更换的操作空间需求，水箱外侧预留保温层安装厚度，可减少储热过程中的热量散失，保证低温环境下的热水留存率。支撑支架采用型材焊接成型，通过三角稳定结构承载集热管阵列与储热水箱的整体载荷，支架底部设置安装固定孔位，可通过膨胀螺栓与屋面基面固定，同时预留一定的调节余量，可根据实际安装纬度微调集热面倾角，适配不同区域的安装需求。建模过程中优先还原各部件的装配关系，集热管与水箱插接位置的密封结构、支架与水箱的连接点位、支架底部的安装边界均按照实际装配逻辑搭建，可直接用于光热设备选型参考、安装方案演示、结构优化设计等场景，模型还原了设备的实际外形比例，各部件的尺寸边界符合民用紧凑型太阳能热水器的通用规格，集热管阵列的排布间距兼顾集热效率与设备整体尺寸控制，避免间距过大造成设备整体占地尺寸超标，也防止间距过小导致集热管之间互相遮挡影响集热效果。
