工程机械车轮罩金属切割工装模具

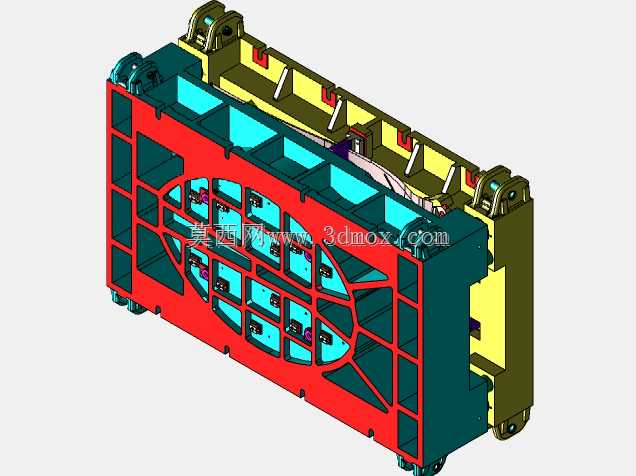

这套模具主要面向工程机械领域的薄板金属件修边工序，适配拖拉机、推土机、挖掘机这类非道路移动机械的车轮罩外覆盖件加工，针对小批量生产场景设计，不需要配套大型冲压线的高吨位设备，配合常规的火焰切割或者等离子切割工位就能完成作业，能一次性切除车轮罩钣金坯件上所有多余的工艺留边、冲孔连皮，省去多工序划线、逐边切割的反复装夹步骤。从结构设计来看，模具采用框式主体承载结构，外侧红色的栅格状框架是主承力基体，栅格镂空设计一方面降低了整套工装的自重，方便车间内航吊周转移位，另一方面也给切割作业留出了足够的排渣、散热空间，避免切割过程中熔融的金属渣堆积在型面内影响定位精度。内侧青蓝色的型面块完全贴合车轮罩的成品曲面轮廓，每一块定位型块都对应车轮罩的一个曲面支撑点，装夹时只需要将冲压预成型的车轮罩坯件吊入型腔内，靠周圈的黄色压料机构就能完成坯件的压紧固定，压料臂上的弹性压头能自适应坯件的成型公差，不会因为局部板料翘曲出现压不实、切割错位的问题。模具两端的铰接式锁止机构是考虑到频繁上下料的操作需求设计的，不需要额外的螺栓紧固，扳动锁扣就能完成压料架的开合，单人就能完成整套上下料操作，适配小批量生产时的低节拍作业需求。整套模具的安装边界适配常规的切割工作台T型槽间距，底部预留了标准的装夹压板位，不需要额外制作过渡连接底座就能直接固定在通用切割工作台上，型面切割刀片采用经回火处理的合金刃口，长期承受切割热冲击也不容易出现崩刃、变形问题，日常维护只需要定期清理切割渣、检查压头的磨损情况即可，长时间闲置后再次投入使用时，只需要重新校验型面定位精度就能直接投产，不需要大规模返修。在实际生产场景中，这类工装模具很好地填补了小批量钣金件加工的设备缺口，不需要投入高额的专用冲压模具成本，就能保证车轮罩这类覆盖件的切割尺寸一致性，避免人工划线切割带来的尺寸偏差，减少后续装配时的修配工作量。
