带翻转上料结构的多工位加工工装

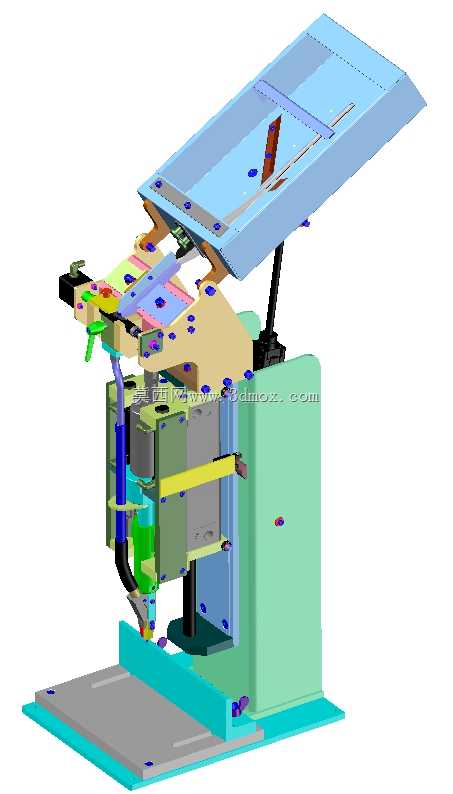

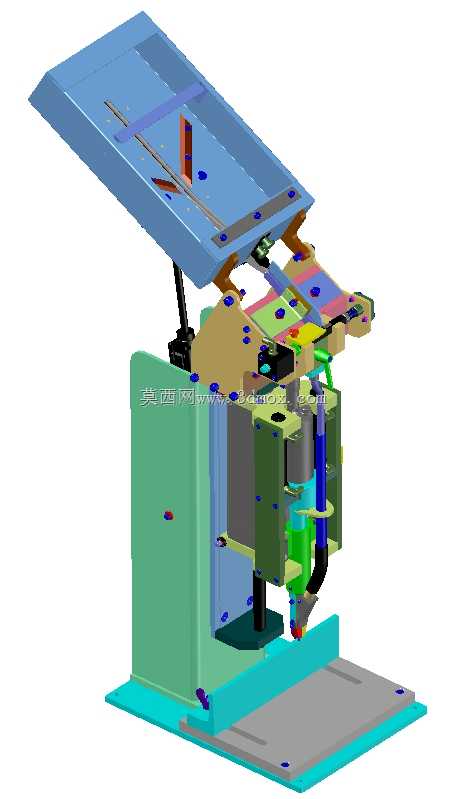

这套工装主要面向小型精密零部件的多工序连续加工作业场景，常见于3C电子小零件、汽车精密小冲压件的铣削、钻孔、点胶等工序的工件装夹定位，替代传统单工位手动装夹夹具，减少工序间工件转运的重复定位误差。从结构布局来看，底部采用整块平板式安装底座，底座上预留了成排的安装沉孔，可直接固定在标准机床工作台或者流水线接驳工位上，安装边界适配多数常规加工设备的工作台面尺寸，不需要额外做转接板改造，底座的平面度设计要求控制在0.02mm以内，保证整套工装的安装基准精度。底座上方的主体支撑结构采用立式框架布局，左侧集成了多组定位夹紧组件，包含硬质合金定位销、可调式压块、气动夹紧接头，不同的压块对应工件不同的受力压紧点，避免装夹过程中工件出现形变，同时预留了刀具避让空间，加工时刀具不会和夹具结构发生干涉。上方的翻转上料结构采用气弹簧辅助支撑的翻板设计，翻板打开时可以通过气弹簧保持开启角度，方便操作人员上下料，翻板上同样设置了工件预定位槽，上料时可以先将工件放置在翻板预定位位置，翻转闭合后自动和下方的主定位组件对准，不需要反复调整工件位置，能缩短单工件的装夹辅助时间。整套工装的气路管线全部采用内置走线布局，沿着支撑立柱的内部空腔布置，外部仅预留标准快插气源接口，接入工厂常规压缩空气气源即可驱动所有夹紧动作，不需要额外配置复杂的控制回路。结构设计上充分考虑了排屑需求，定位组件周边都预留了切屑滑落的斜面，加工产生的金属切屑或者加工废液不会堆积在定位面上，日常维护只需要用压缩空气吹扫即可清理，不需要频繁拆卸夹具组件。各活动连接部位都采用了自润滑衬套，长期往复翻转、夹紧动作下不会出现卡顿磨损，整套工装的重复定位精度可以控制在0.01mm以内，满足精密加工工序的装夹精度要求，适配批量连续生产的作业节奏。
