工业重型机架支撑定位工装结构

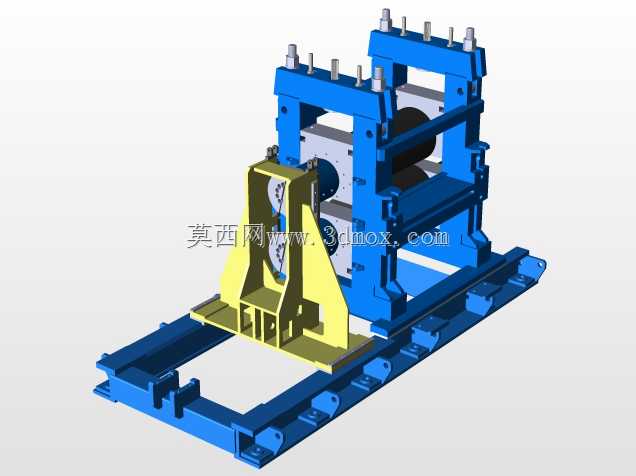

这套结构主要面向重型加工产线的工件承载定位场景，在冶金轧钢、重型构件冲压这类需要大吨位载荷支撑的工位上，这类机架结构承担着核心承载与工位定位的作用，区别于轻型型材拼接的机架，该结构采用整体框式焊接主体搭配分体式定位支撑座的设计，能在承受大吨位交变载荷时保持足够的结构刚性，避免长期负载下出现结构形变影响加工精度。从结构设计逻辑来看，主体立式框架采用双侧立板搭配横向连接筋的布局，立板上预留的多组安装位可适配不同规格的压装、轧制执行组件的固定需求，底部的一体式底座通过加宽的支撑边梁分散整体载荷，安装时可通过底座上预留的地脚螺栓孔与车间混凝土地基或钢制安装平台刚性连接，安装边界需要预留底座周边至少三百毫米的操作维护空间，方便后期对连接螺栓、定位组件进行检修调整。斜向布置的支撑座是这套结构的核心定位部件，其型面完全匹配待加工工件的支撑定位基准，安装时通过定位销与主体机架的安装面完成精准定位，再通过高强度螺栓完成锁紧，可保证工件放置后位置偏差控制在0.1毫米以内，满足重型加工工序的定位精度要求。结构上所有受力焊缝都做了坡口焊后去应力处理，避免焊接残余应力导致后期结构变形，外露的安装面都做了铣削精加工，保证各组件装配时的贴合度，减少装配间隙带来的刚性损耗。在实际产线应用中，这类结构不需要额外搭配复杂的调整机构，依靠自身的加工精度就能完成工件的快速定位装夹，能有效减少重型工件上下料的辅助对位时间，提升工位的加工效率，同时框式的主体结构预留了足够的内部操作空间，方便加工过程中操作人员观察工件状态，也能适配配套的冷却、排屑辅助组件的安装布置。整体结构的尺寸设计充分考虑了重型工件的吊装进出需求，立式框架的内空尺寸满足常规重型构件的吊装通行要求，不会出现工件吊装时与机架发生干涉的情况，底部支撑梁的高度也适配车间常规叉车、转运托盘的作业高度，方便前期机架进场安装以及后期的工位调整移位。
