单缸往复式活塞配气传动机构总成

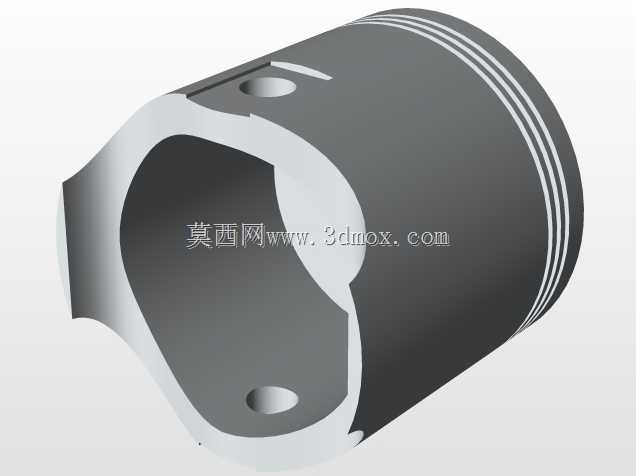

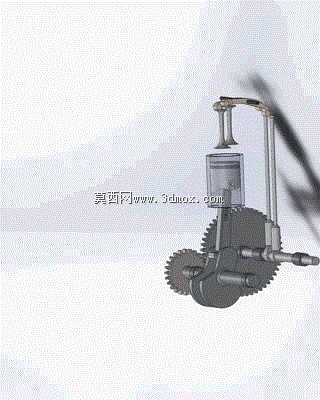

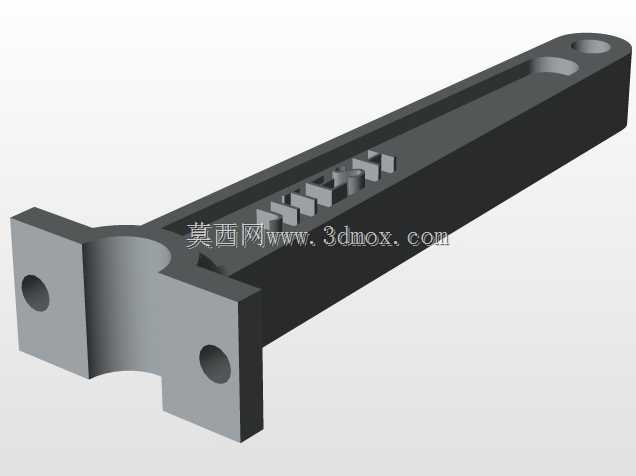

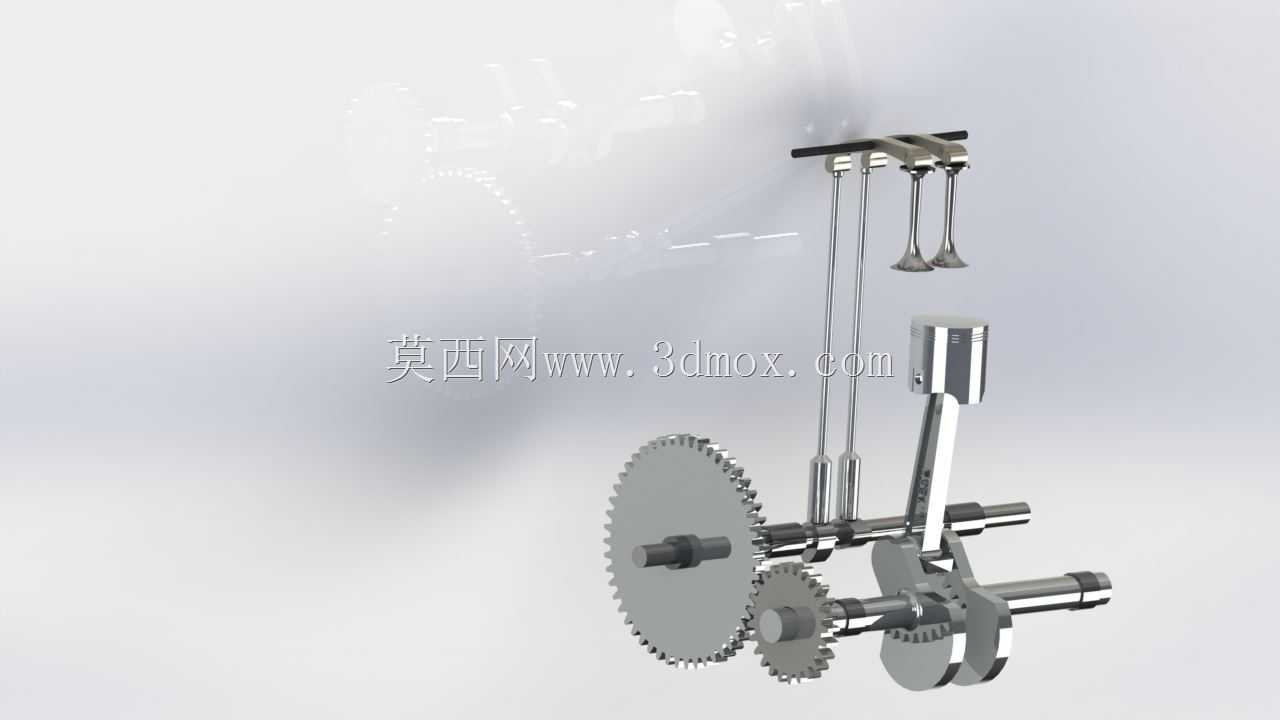

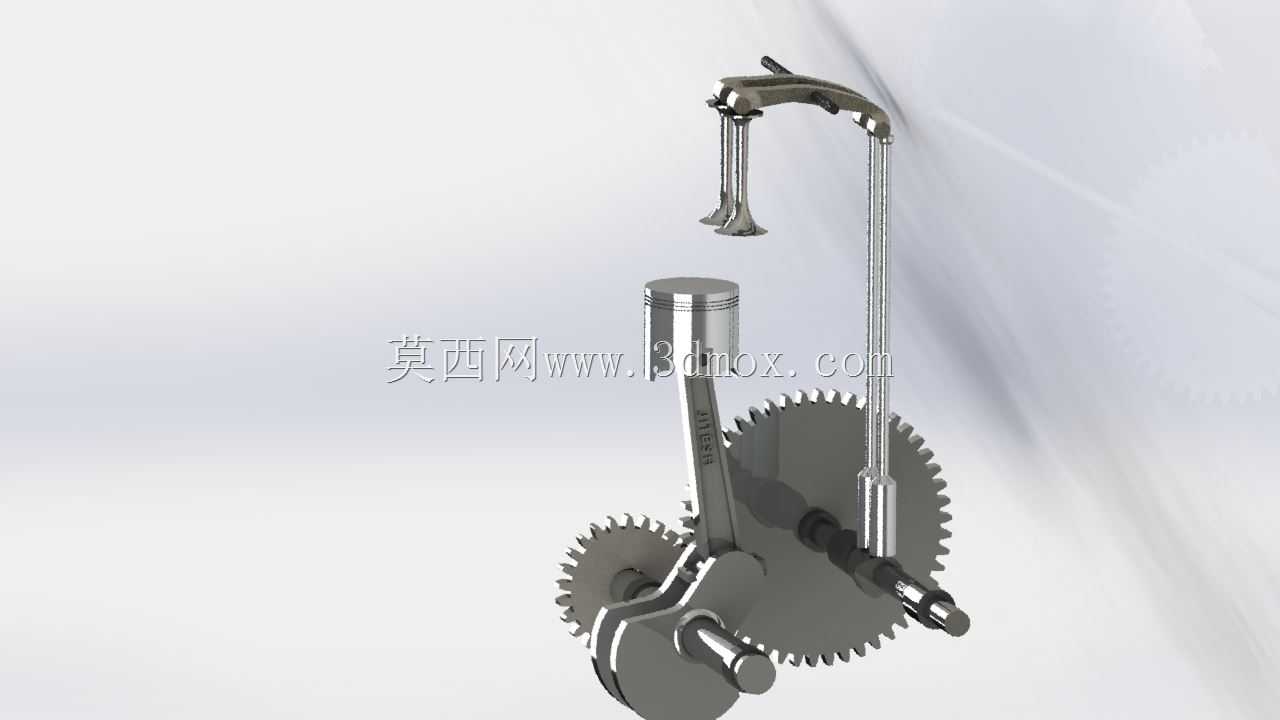

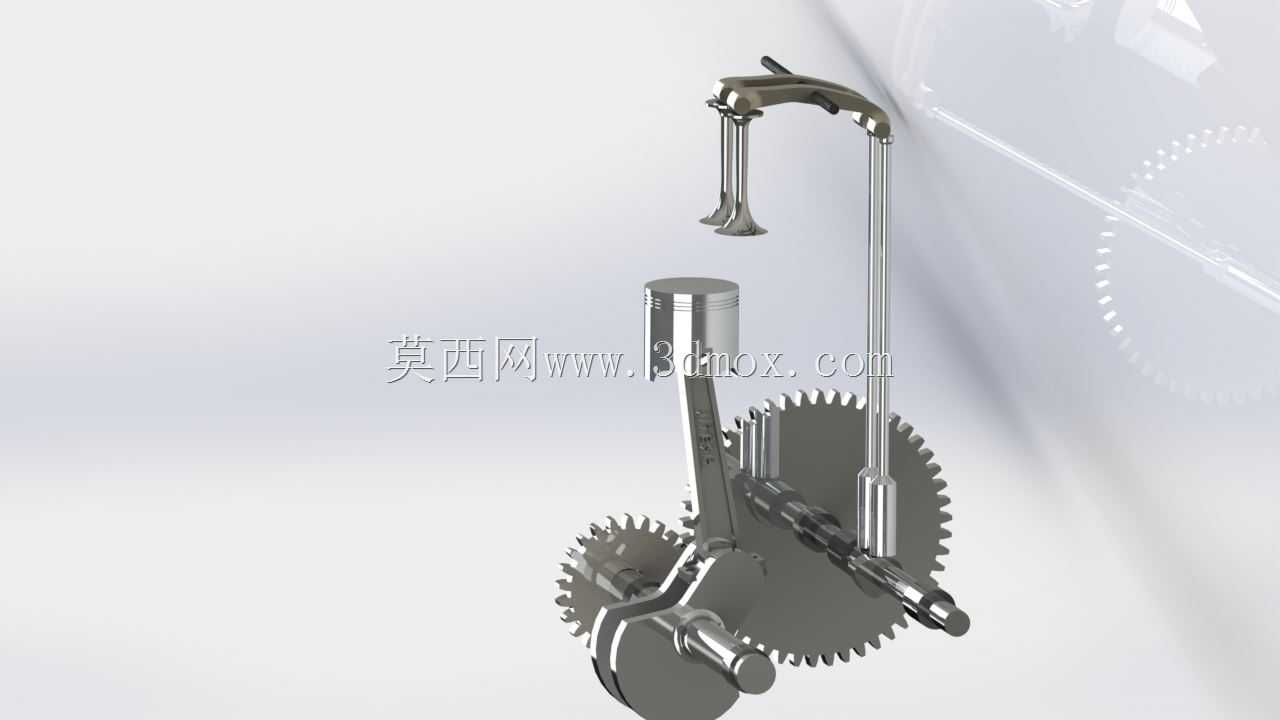

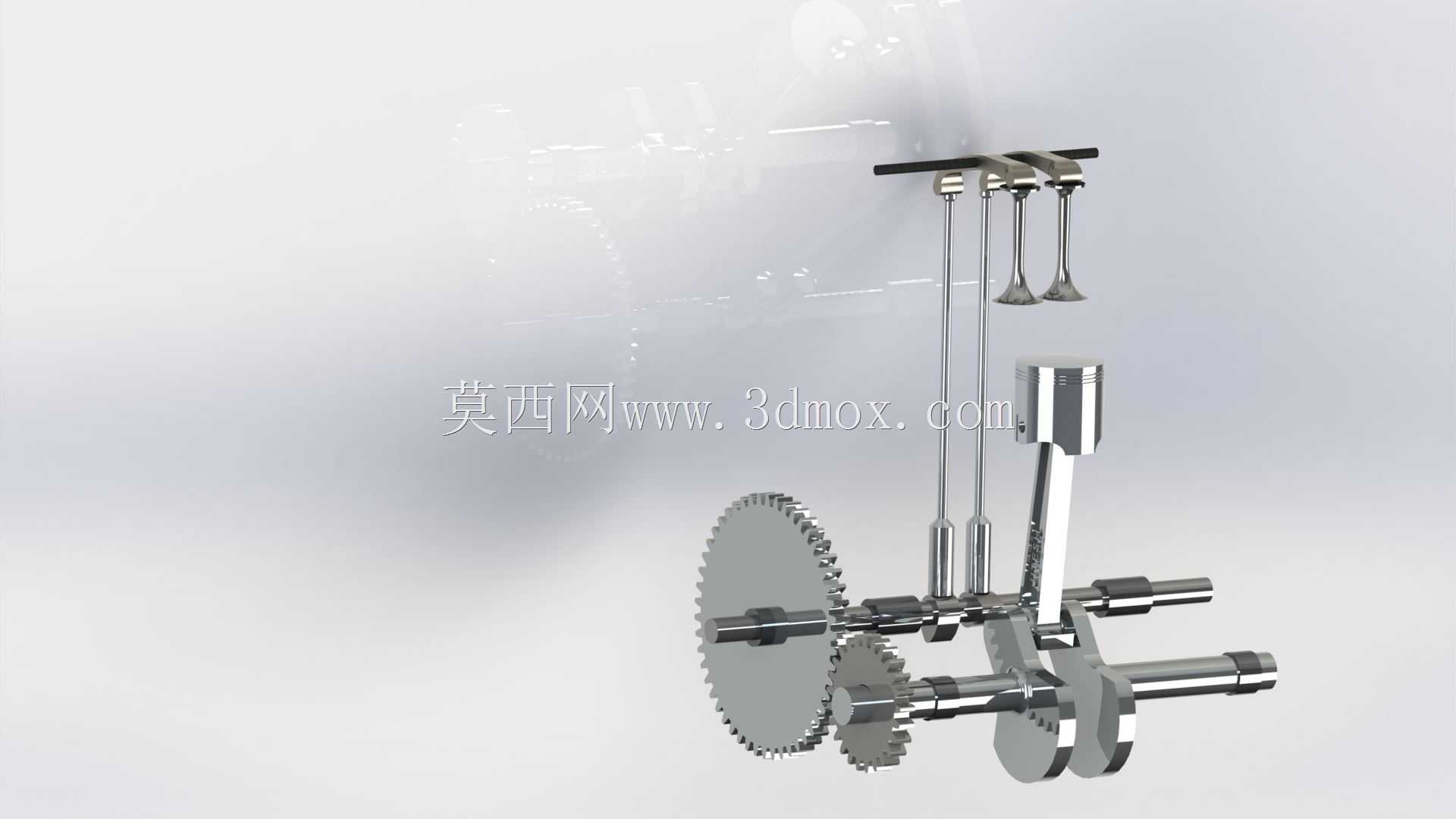

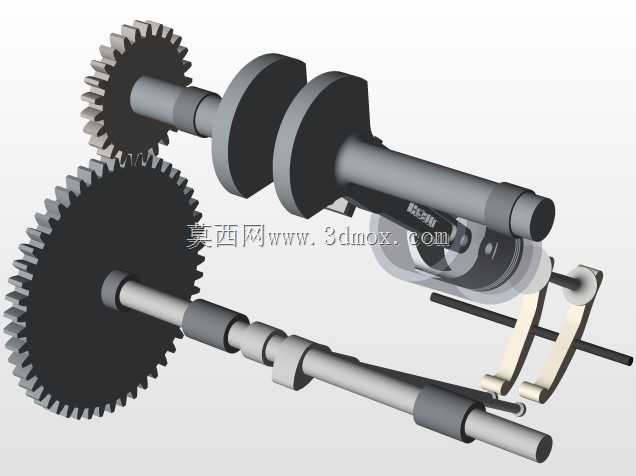

这套机构总成覆盖了内燃机核心做功循环的全部机械联动环节，可直接用于小型通用动力设备的原理验证、教学演示以及非标动力单元的结构参考。从实际应用场景来看，这类简化结构常出现在小型发电机组、园林动力机具、教学实验台架的开发环节，不需要追求量产机型的极致紧凑，反而要把各部件的联动关系清晰呈现，方便设计人员核对运动干涉、调整配气相位。整套结构的核心逻辑是通过曲柄连杆机构将活塞的往复直线运动转化为曲轴的旋转输出，同时通过曲轴端的齿轮组驱动顶置配气机构，精准控制进排气门的开闭时序，匹配活塞在气缸内的吸气、压缩、做功、排气四个行程节点。设计时优先保证了运动副的间隙合理性，活塞与缸壁的配合预留了热膨胀余量，气门导管与气门杆的同轴度公差控制在常规通用动力的允许范围内，齿轮传动组采用定比传动，确保曲轴每旋转两周，进排气门各完成一次开闭动作，匹配四冲程循环的时序要求。从安装边界来看，整套机构的安装基准集中在曲轴支撑座与缸体结合面，齿轮组的中心距按照标准模数齿轮的啮合间隙设定，不需要额外调整即可实现平稳传动，气门摇臂的支点位置预留了调节余量，可根据实际标定的配气相位微调气门间隙，避免热态下气门关闭不严。外形结构上没有做多余的外覆盖件，所有运动部件都处于外露状态，方便观察运动轨迹，也便于后续做结构改型时快速调整部件位置，比如更换不同升程的凸轮、调整活塞行程来改变排量，都可以在这套基础结构上快速完成参数调整。实际选型参考时，可根据目标输出功率调整缸径、曲柄半径参数，齿轮组的模数可根据传递扭矩大小做适配，配气机构的推杆长度可随缸体高度变化做对应调整，整套结构的连接关系都遵循通用内燃机的设计规范，没有特殊定制的异形结构，所有配合面都采用机械设计中的常规公差等级，加工难度低，适合快速打样验证动力方案。
