阿尔法斯特林发动机概念结构设计

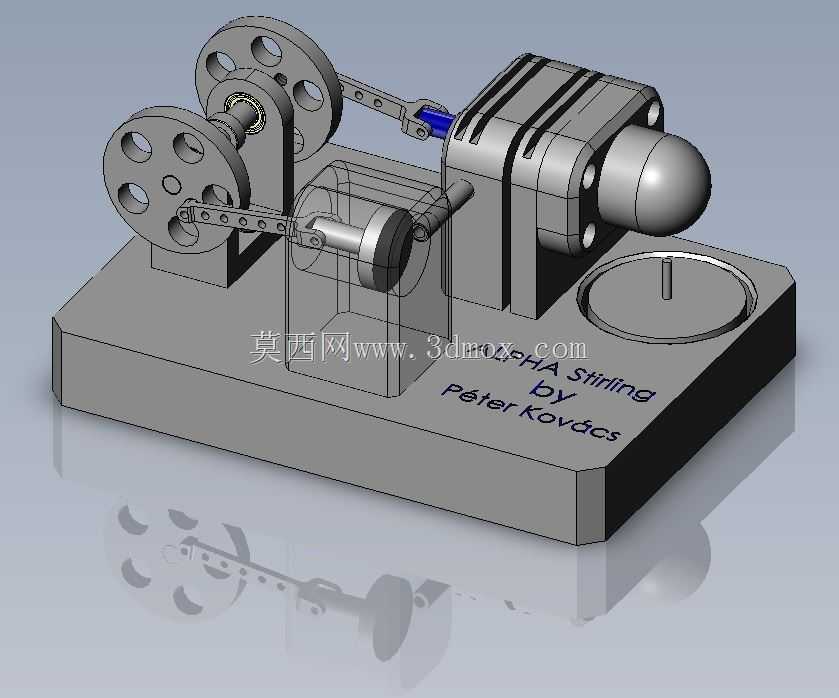

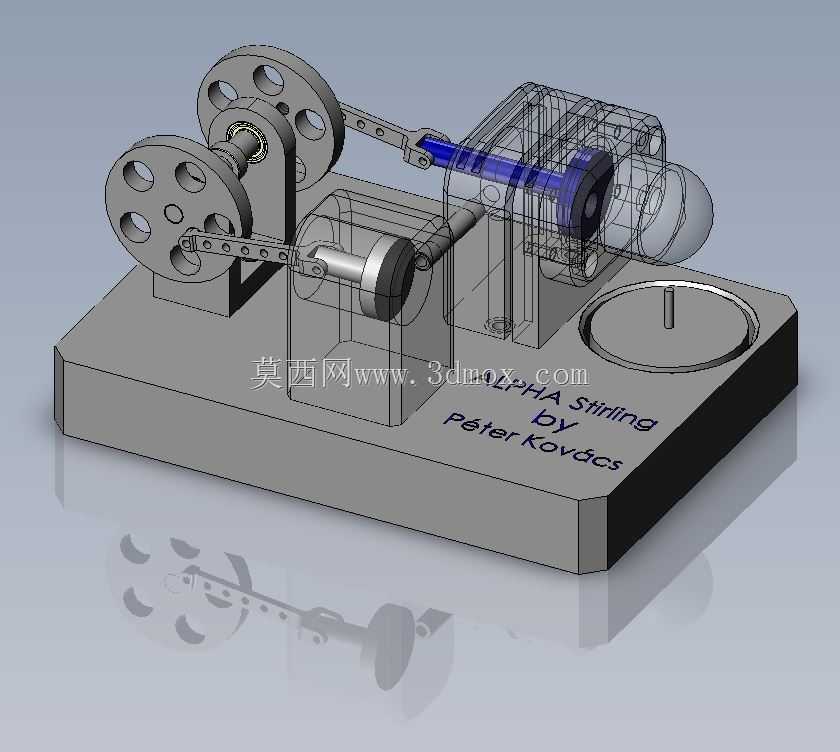

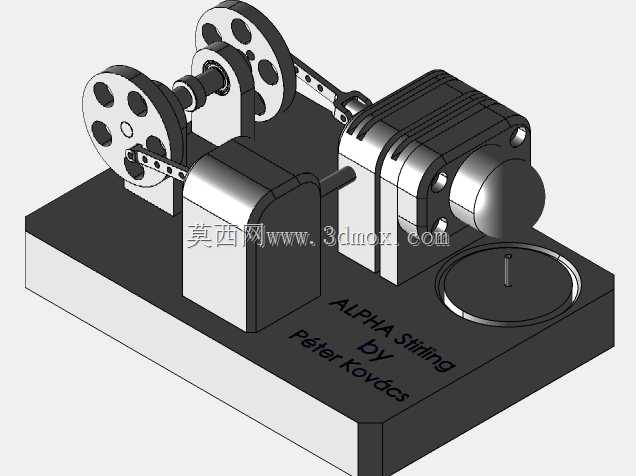

这套外燃式热力循环动力装置的结构设计，核心围绕阿尔法型斯特林循环的工作逻辑展开，区别于传统内燃机依赖缸内燃烧做功的模式，它依靠外部热源对工质加热形成温差压差，就能推动活塞完成往复运动，在低品位热能回收、小型分布式动力供给、教学演示场景中都有明确的应用价值。从结构布局来看，整套装置集成在一体化铸造的矩形安装基座上，基座表面预留了动力气缸、置换气缸、传动飞轮组、热源放置位的精准安装定位面，安装时无需额外调整同轴度，基座底部做了平整化处理，可直接固定在实验台架或设备安装平面上，整体安装边界规整，不会出现突出结构干涉周边配套部件的问题。传动部分采用双飞轮配曲柄连杆的结构设计，两个带减重孔的飞轮对称布置在动力输出轴两侧，既可以储存转动惯量保证曲轴运转的平顺性，抵消活塞往复运动产生的惯性冲击，又能通过镂空结构降低整体自重，连杆部件采用铰接结构连接动力活塞、置换活塞与曲轴，严格匹配阿尔法循环中两个活塞的相位差要求，保证热力循环过程中工质在冷腔、热腔之间的流动时序符合设计预期，避免因相位偏差导致循环效率下降。动力端的气缸组件做了模块化设计，热腔端直接对接外部热源，模型中预留的热源放置位可适配蜡烛、小型酒精灯等简易热源，冷腔端可搭配自然散热或小型水冷结构，气缸端部的流线型端盖既可以减少工质流动的死区容积，又能提升结构的整体性。设计过程中充分考虑了运动部件的干涉问题，所有连杆的摆动行程、飞轮的转动范围、活塞的往复极限位置都做了运动仿真校核，实际装配后不会出现部件卡滞或运动碰撞的问题。这套结构除了作为热力循环原理的教学演示载体外，其核心的传动匹配、相位设计思路，也可以为小型余热回收动力装置、偏远地区小型离网动力供给设备的结构开发提供参考，尤其是其低转速下扭矩输出平稳、对热源适应性强的特性，适配很多对动力稳定性要求高、燃料供给条件有限的应用场景。基座表面蚀刻的标识区域也预留了参数标注位，方便实际生产时标注设备型号、关键性能参数等信息，整体结构没有冗余设计，每个部件都承担明确的功能，从安装定位到运动传递再到热力循环实现，形成了完整的功能闭环。
