桑德斯KB法兰式隔膜阀结构三维设计

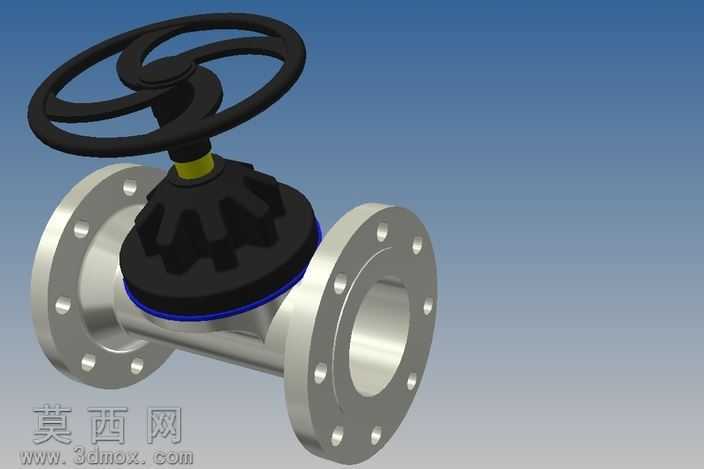

本作品为桑德斯KB系列DN100 ANSI150规格法兰隔膜阀的三维参数化建模成果，建模过程严格遵循该型号隔膜阀的实际尺寸规范与结构逻辑，完整还原了手动法兰隔膜阀的全部组成部件。建模阶段首先梳理产品的结构层级：顶部为黑色手轮操作部件，采用轮辐式结构设计，手轮与阀杆衔接处设置黄色标识段，清晰区分操作端与传动段；手轮下方为黑色压盖结构，表面设置防滑棱纹，模拟实际产品的注塑/包胶质感，压盖与阀体衔接处设置蓝色密封衬圈，还原隔膜阀的密封结构特征；阀体主体为不锈钢材质的直通式流道结构，两端为符合ANSI150压力等级的法兰连接端，法兰盘上均匀分布螺栓安装孔，孔位排布完全匹配对应压力等级的法兰标准，流道内壁做平滑过渡处理，符合隔膜阀低流阻的流道设计要求。材质渲染阶段针对不同部件做差异化质感处理：阀体金属部分采用拉丝不锈钢材质，调整金属粗糙度与反射参数，还原工业金属件的哑光金属质感，法兰端面做车削加工纹理处理，贴合实际法兰的加工工艺特征；手轮、压盖、隔膜等非金属部件采用硬质橡胶/工程塑料材质，调整漫反射参数与表面粗糙度，模拟橡塑部件的微哑光质感，密封衬圈采用蓝色橡胶材质，适当提高材质的柔度反光表现，区分不同橡胶部件的材质差异。结构设计上完整还原隔膜阀的工作逻辑：手轮旋转带动阀杆升降，驱动隔膜下压或抬升实现流道的通断控制，建模时预留了部件间的运动间隙，可直接用于装配干涉检查与运动仿真演示；隔膜作为核心截断部件，建模时还原了其与阀体流道贴合的曲面形态，保证密封面的贴合度符合实际产品的密封要求。整体建模过程采用全参数化驱动，关键尺寸如法兰外径、螺栓孔中心距、流道通径、手轮直径等均设置可编辑参数，可快速适配同系列不同通径、不同压力等级的隔膜阀变型设计，模型装配层级清晰，各部件可单独拆分导出，可用于产品展示、管路系统装配模拟、产品教学演示等多个场景，渲染阶段采用工业产品常用的蓝灰渐变背景，打光采用三点布光方案，突出金属部件的轮廓与非金属部件的质感差异，完整呈现产品的工业设计美感与结构细节。
