六缸径向气动动力装置结构设计

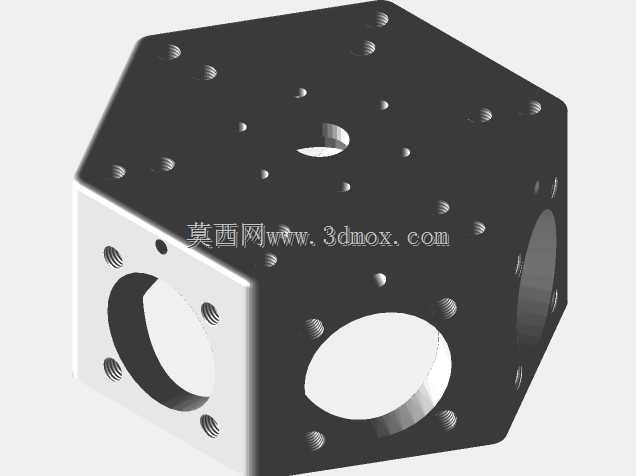

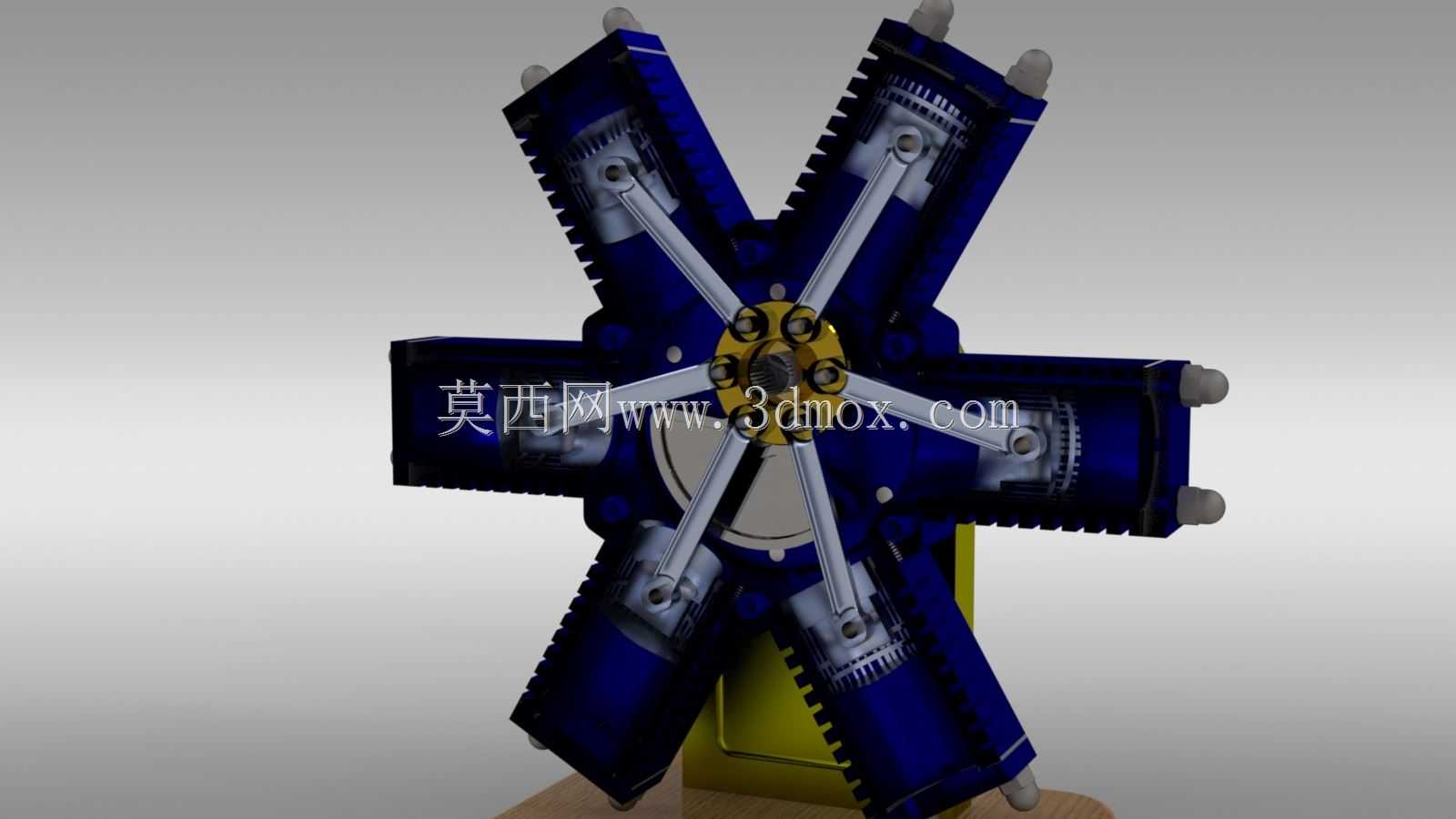

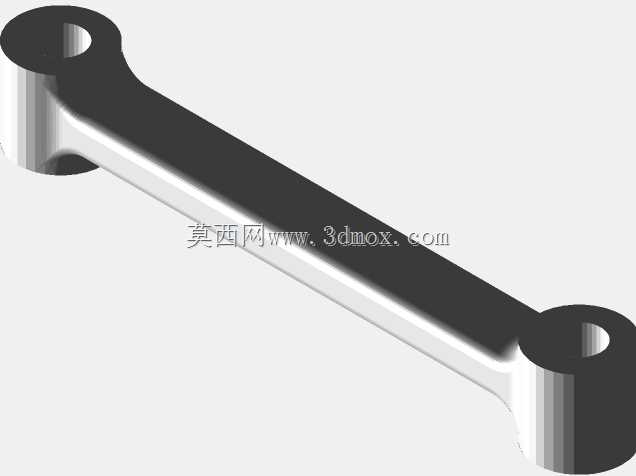

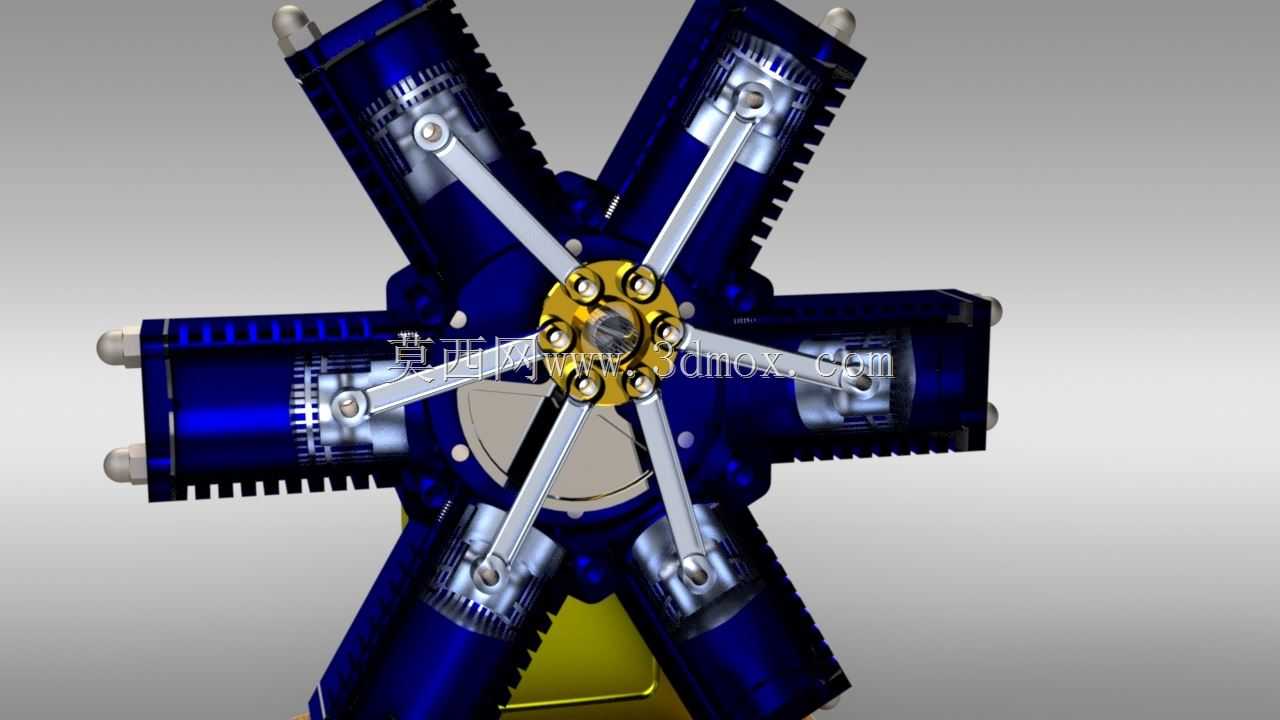

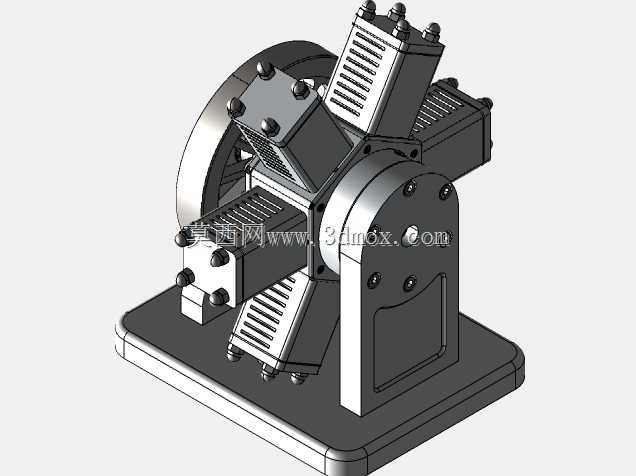

径向布局的动力装置最早在航空领域得到规模化应用，核心优势是曲轴长度短，整体结构紧凑，单根曲轴即可带动所有气缸完成做功循环，相比直列布局能在更小的空间内输出更大功率。这款六缸径向气动动力装置，采用气缸沿中心曲轴周向均匀辐射排布的结构，六个气缸以60度夹角环绕中心曲轴箱布置，从端面观察呈现对称星型结构，各缸连杆统一连接到曲轴的曲柄销上，做功时各缸依次推动曲柄旋转，动力输出的平顺性优于同缸数的直列结构。

从实际应用场景来看，这类气动径向动力装置可用于小型教学演示台架、低压气动动力输出工位、科普展品的动力核心，相比燃油驱动的径向发动机，气动版本无需配套燃油供给、点火、散热系统，整体结构更简洁，运行过程无燃烧排放，适合室内教学、展示场景使用，也可作为小型气动工具的动力源，适配需要低速大扭矩输出的轻载作业场景。

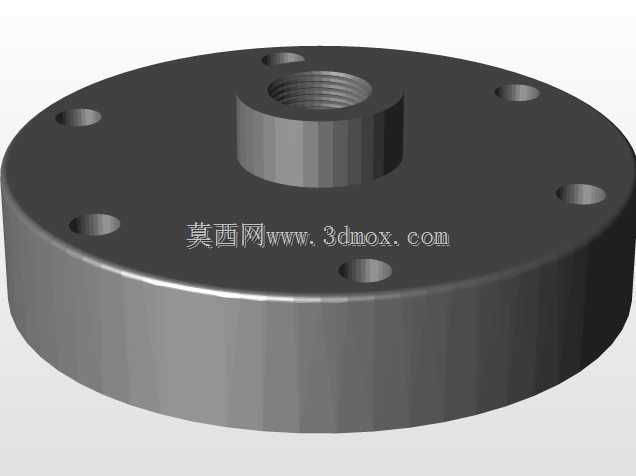

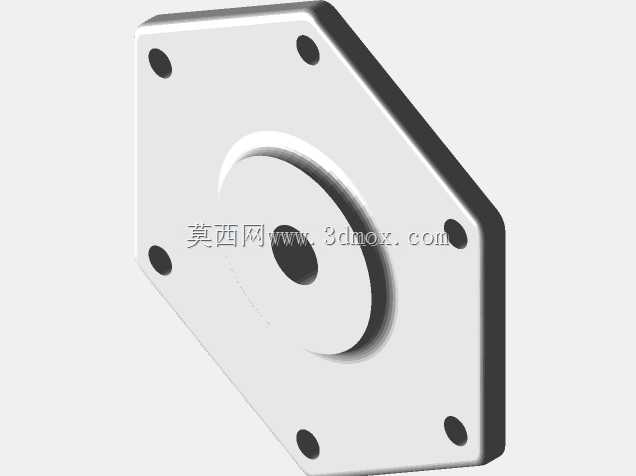

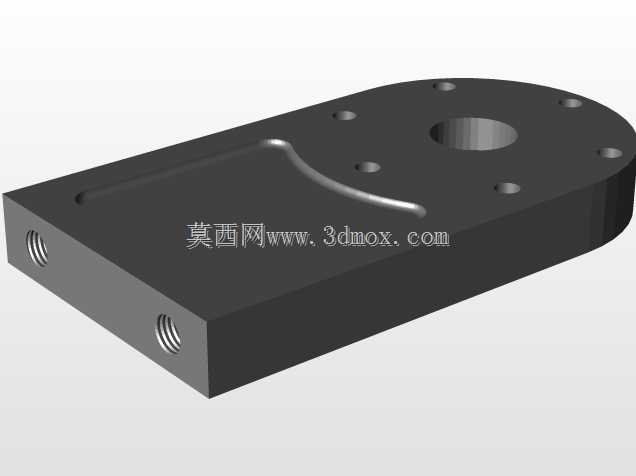

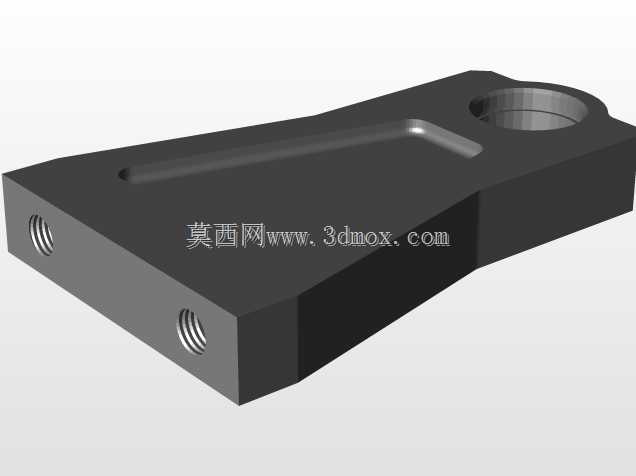

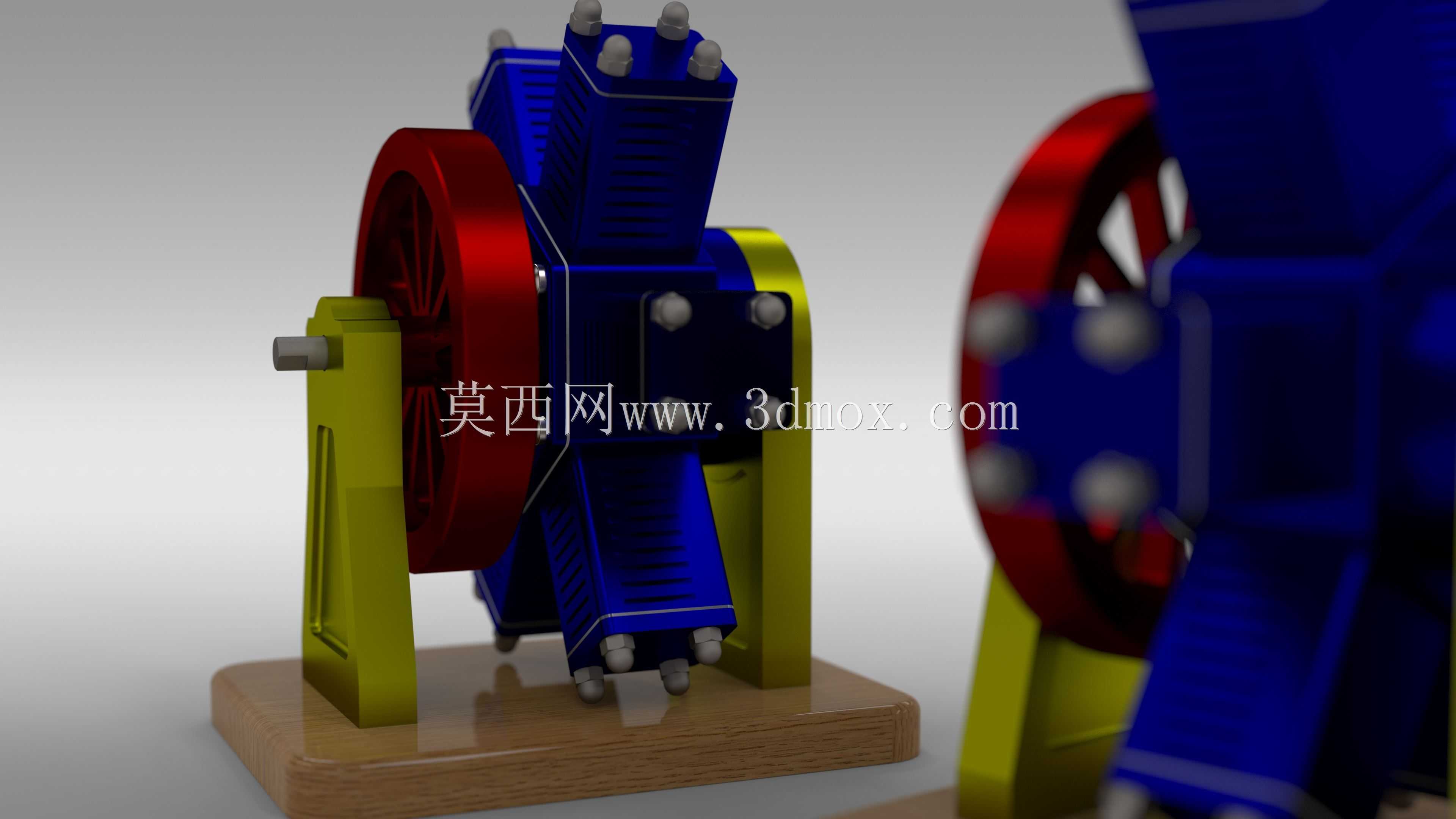

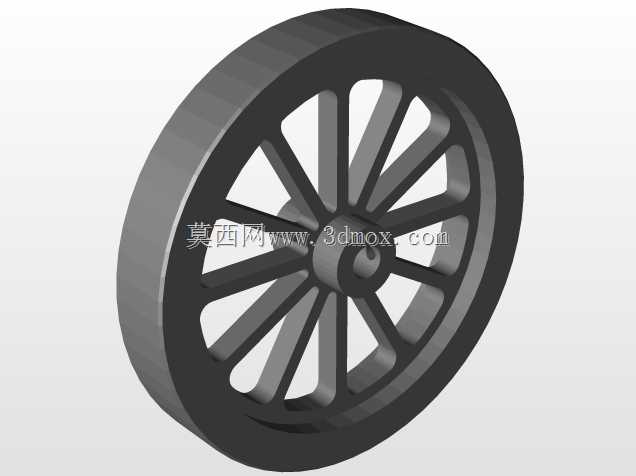

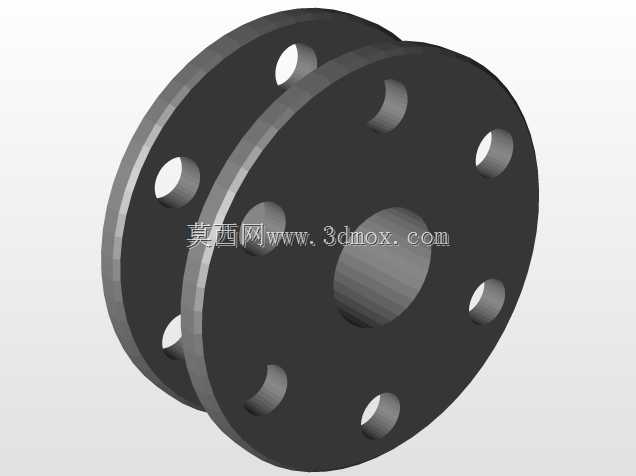

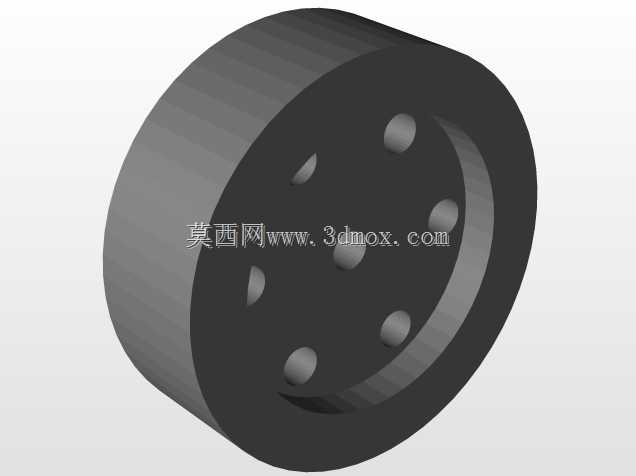

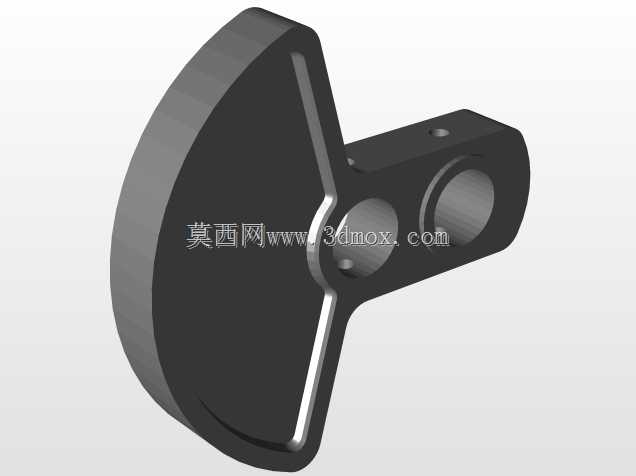

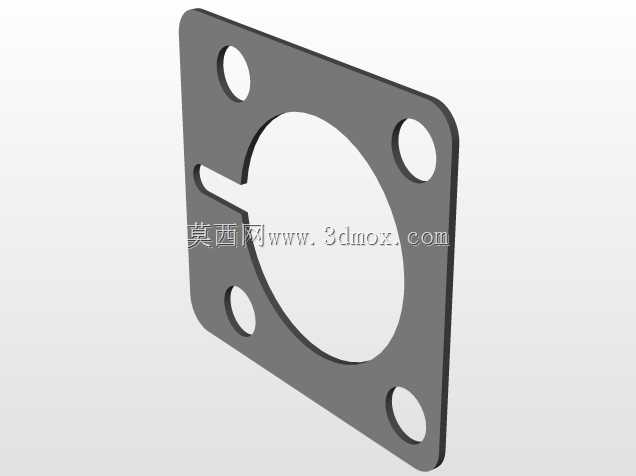

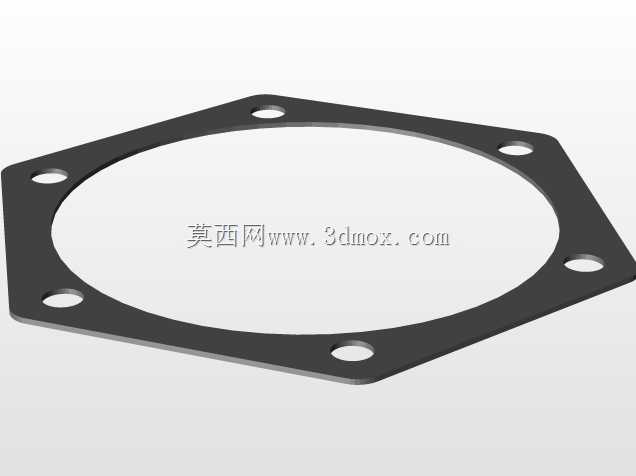

设计层面上，该结构的核心设计要点集中在曲轴连杆机构的配气相位匹配、气缸与中心曲轴箱的密封结构、支撑机架的刚度校核三个部分。六个气缸的进排气通路统一集成在中心曲轴箱端盖处，通过曲轴旋转的相位变化控制各缸的进排气时序，保证每个气缸的做功行程均匀错开，避免动力输出出现明显的扭矩波动。支撑部分采用立式支架搭配木质安装底座的结构，支架两侧设置轴承座支撑曲轴两端，保证曲轴旋转时的同轴度，减少运行过程中的振动传递；带轮集成在曲轴输出端，可通过皮带连接外部负载，实现动力的向外输出。

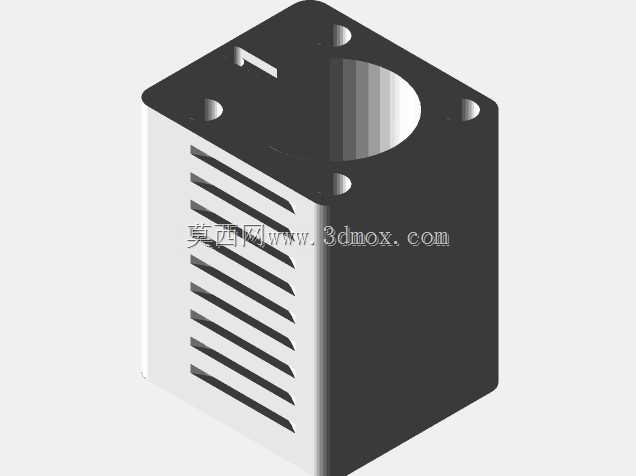

安装边界方面，该装置整体为立式安装结构，底部安装底座为矩形平板结构，安装时需保证底座平面水平，固定螺栓孔位沿底座四周均匀布置，预留的安装空间需覆盖气缸旋转时的最大外径，避免周边结构件与运动的气缸、传动轮发生干涉。曲轴输出端的带轮突出于支架侧面，外接传动部件时需保证带轮的平行度，防止皮带跑偏加剧轴承磨损。气缸的缸体采用散热鳍片结构，虽然气动驱动的发热量远低于燃油机型，但持续运行时仍需保证气缸周边留有足够的空气流通间隙，避免密封件长期处于高温环境加速老化。

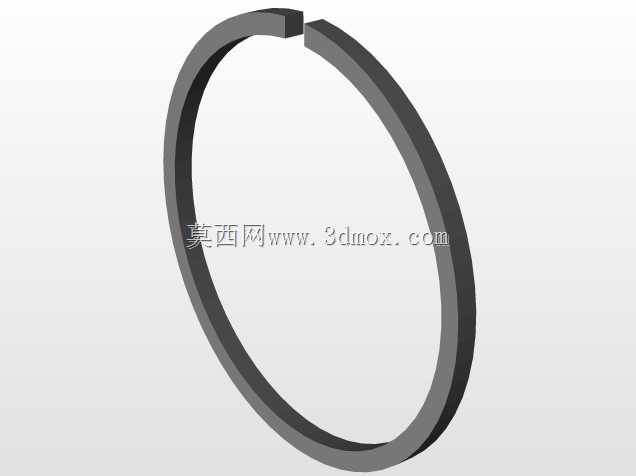

从结构细节来看，每个气缸的缸头位置布置有进排气接口，可统一连接到外部压缩空气气源，气源压力适配常规工业低压气动系统的压力范围，无需额外配置高压气源设备。各缸的活塞与缸筒之间采用密封圈密封，减少压缩空气的泄漏量，提升动力转换效率；连杆与曲柄销、活塞销的连接位置均设置有润滑注油点，日常维护时可定期加注润滑脂，降低运动副的磨损量，延长装置的整体使用寿命。
