外啮合式液压供油齿轮泵结构

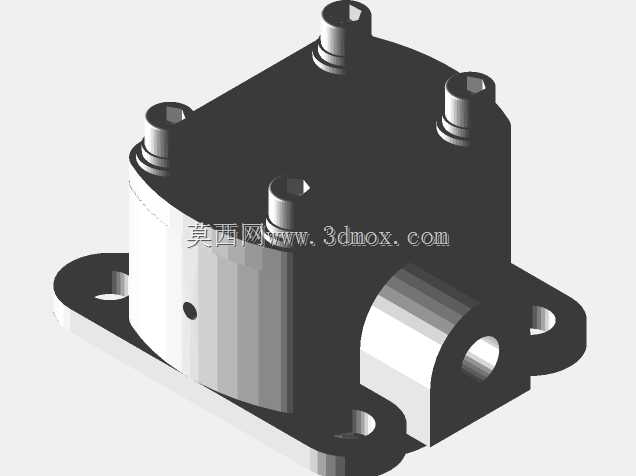

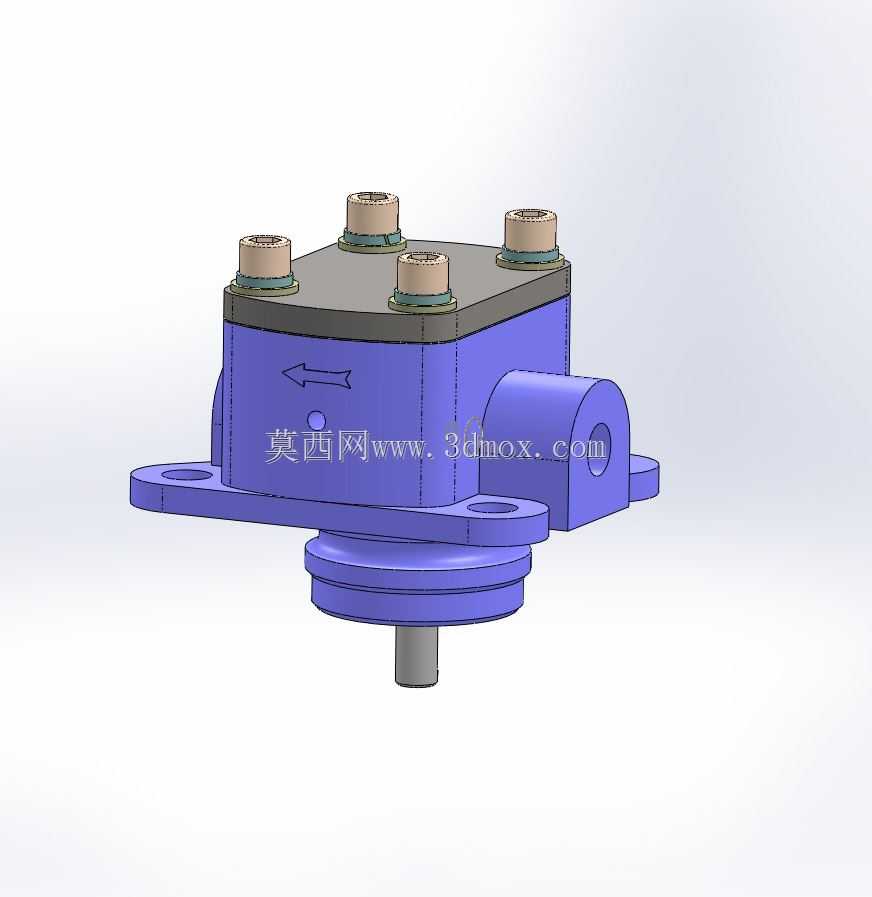

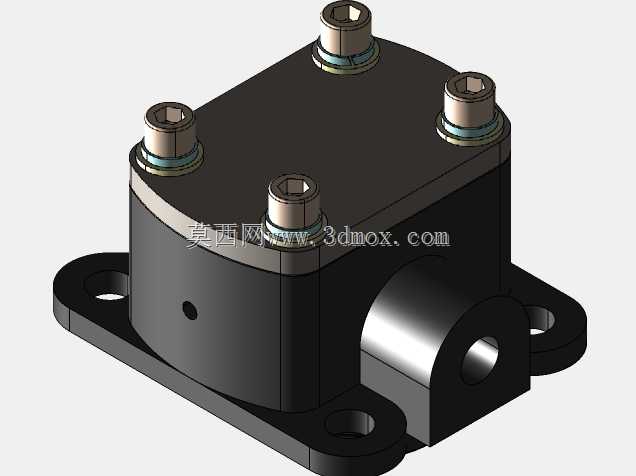

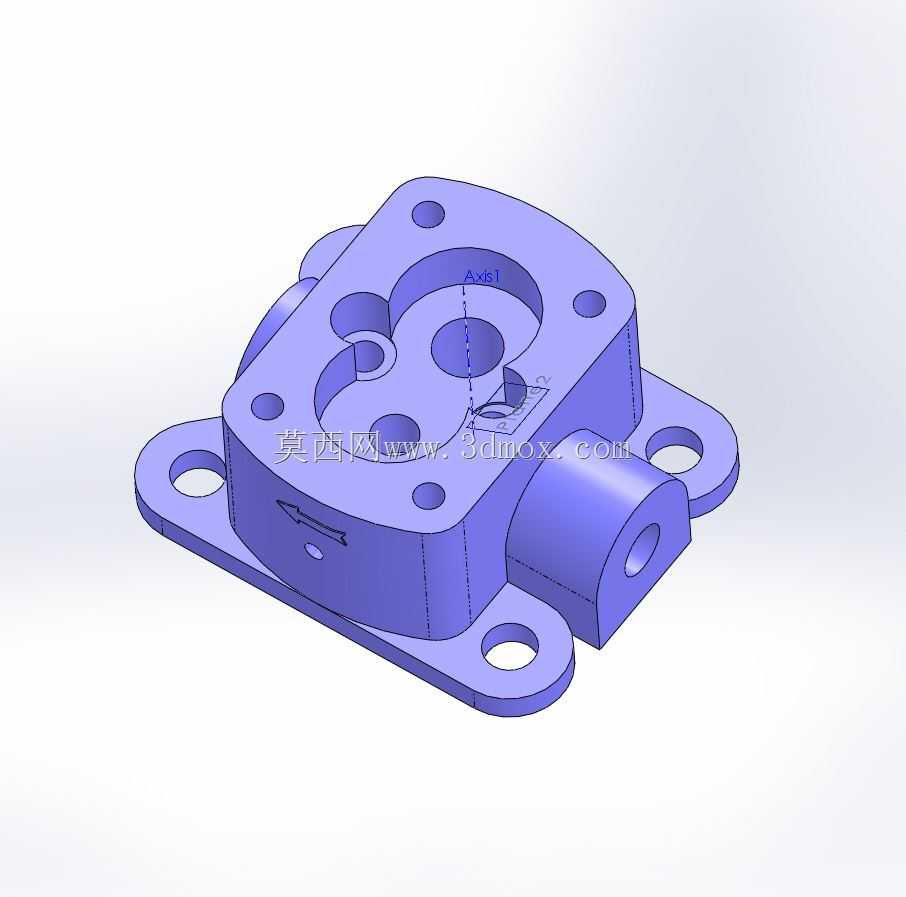

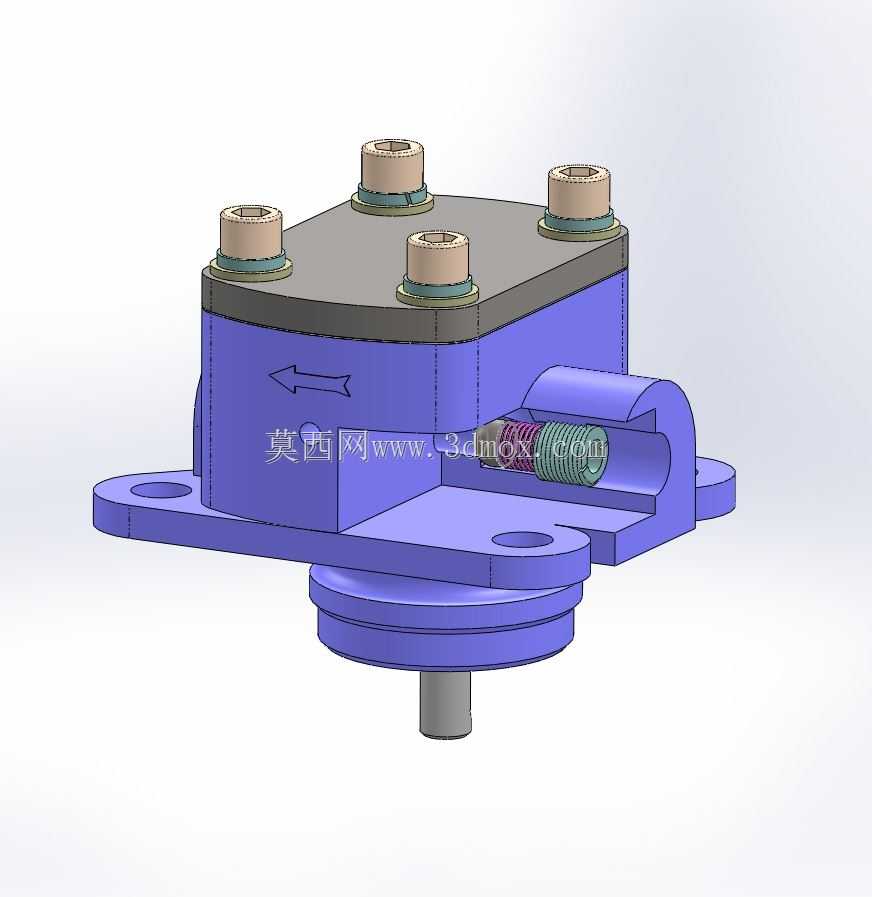

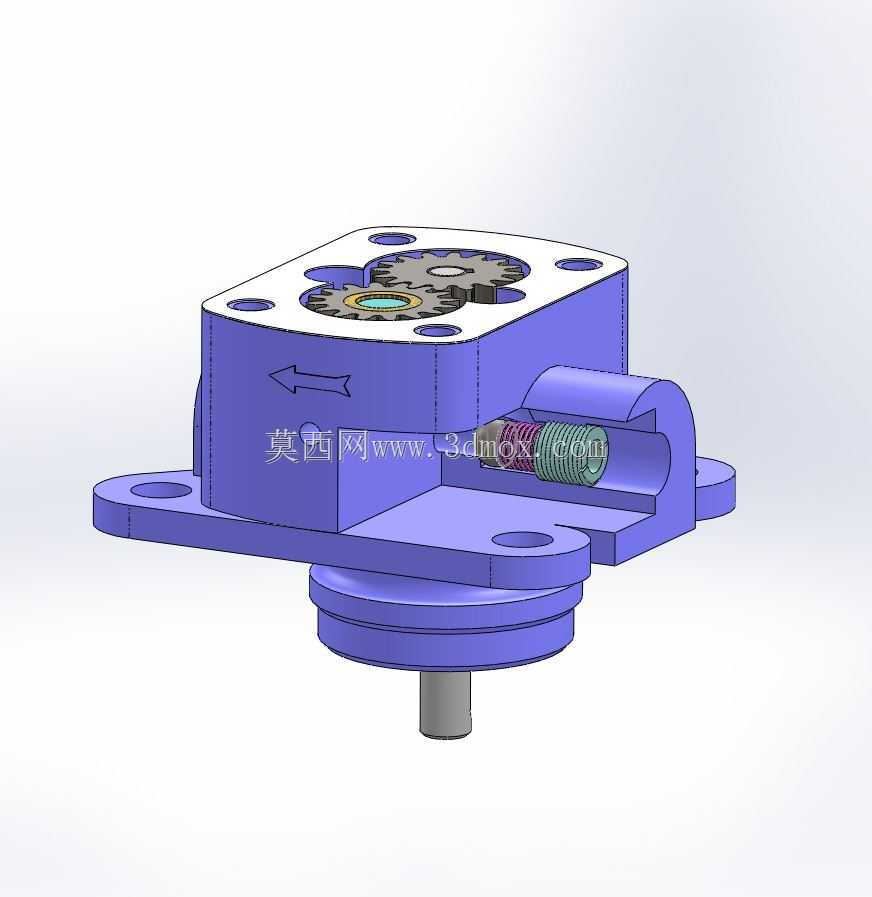

这类外啮合齿轮泵常被布置在小型液压站、机床润滑回路、工程机械辅助液压系统中，作为系统的动力供油单元，依靠密闭容腔的容积变化完成压力油的输送，相比柱塞泵结构更简单，抗油液污染能力更强，适合中低压工况下的连续运转。从结构设计来看，泵体采用分体式壳体结构，上部四个均布的紧固螺栓将泵盖与泵体压紧，结合面需保证平面度公差控制在0.02mm以内，避免高压油泄漏；侧面预留的安装法兰带两个定位安装孔，可直接固定在阀块或安装基座上，输入轴从泵体下部伸出，通过平键与驱动电机或传动机构连接，轴伸处设置密封结构防止油液外漏。设计时优先考虑齿轮副的啮合间隙控制，齿侧间隙保持在0.03-0.05mm区间，既保证齿轮转动灵活无卡滞，又能将容积效率控制在合理范围，泵体上铸出的流向箭头可指导安装时的油路方向判断，避免进出口接反导致系统无法建压。安装边界方面，泵体整体轮廓紧凑，上部四个螺栓的安装孔位形成矩形固定基准，下部轴伸的同轴度公差需控制在0.01mm以内，与驱动端连接时要保证径向跳动量不超过允许值，避免轴封过早磨损；进出油口的位置布局适配常规液压管路的走管空间，侧面法兰的安装面与轴伸轴线的垂直度公差有明确要求，防止安装后出现偏载导致齿轮偏磨。实际应用中，这类齿轮泵可稳定输出额定工作压力范围内的压力油，为液压油缸、液压马达等执行元件提供动力，也可用于润滑系统中输送润滑油，对安装空间受限的小型液压设备适配性较好，齿轮采用合金钢材经渗碳淬火处理，齿面硬度满足长期运转的耐磨要求，泵体内部的卸荷槽设计可消除齿轮啮合时的困油现象，降低运转过程中的振动与噪声，提升工作稳定性。
