小型动力装置发动机壳体结构设计

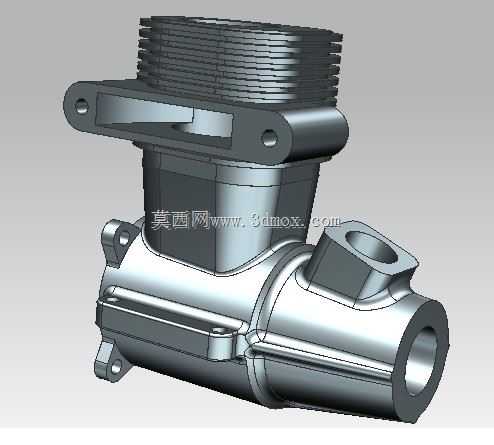

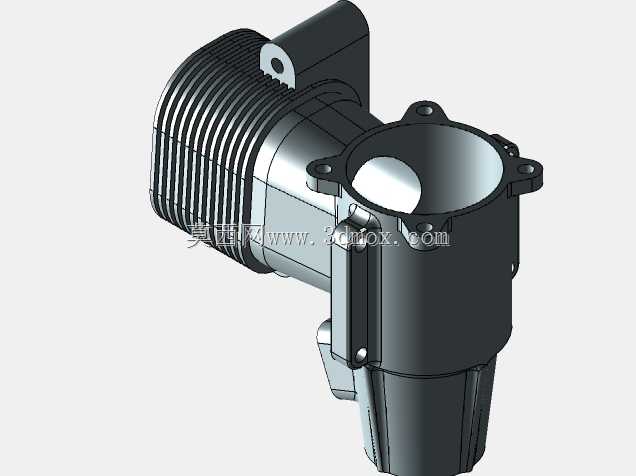

这款壳体是小型内燃动力装置的核心承载构件，主要适配小排量单缸动力单元，常见于小型通用动力设备、园林机械、迷你摩托以及小型航模动力组的配套场景，承担着容纳曲柄连杆机构、密封燃烧室、连接各附属系统的核心作用，是动力单元实现可靠运行的基础结构件。从结构设计逻辑来看，上部带外螺纹的圆柱段为缸套配合区域，螺纹结构用于连接缸头压紧组件，保证燃烧室的密封压力，周边延伸出的带孔安装耳是用于将缸体部分固定在机架或者主壳体上的连接位，两个安装孔的同轴度、端面平面度都做了公差约束，避免安装后出现缸套偏磨的问题。中部的变径过渡段做了壁厚渐变处理，既保证了上部缸筒区域的结构强度，承受燃烧爆发的冲击载荷，又能在下部曲轴腔区域留出足够的曲柄回转空间，避免运动干涉。侧部伸出的斜向接口是进排气或者油路的安装位，接口端面做了精加工平面，保证连接后的密封性能，避免出现漏气漏油的问题。下部的横向圆柱腔体是曲轴安装腔，端面的孔位用于安装端盖和轴承座，腔体内部的加强筋结构沿着载荷传递方向布置，能够有效平衡曲轴运转时产生的交变载荷，降低壳体的振动幅度。在安装边界设计上，上部螺纹段的外径、安装耳的孔距、下部腔体的同轴度都做了明确的尺寸约束，各个外接接口的位置公差控制在合理范围内，既保证和周边配件的装配兼容性，也预留了足够的密封件安装空间。壳体表面的过渡圆角都做了圆滑处理，避免应力集中导致的疲劳开裂，尤其是在安装耳和主体连接的位置、侧接口和主体衔接的位置，都做了加厚和圆角过渡，能够承受长期交变载荷下的疲劳考验。这类壳体在设计时需要平衡壁厚和重量的关系，壁厚过大会增加动力单元的整体重量，提升材料成本，壁厚过小则会导致强度不足，运行中出现变形甚至破裂的问题，因此在载荷集中区域做局部加厚，非承载区域适当减薄，是这类壳体设计的核心思路。同时壳体的外形结构也兼顾了散热需求，上部缸筒区域的外壁可以配合散热鳍片安装，或者直接依靠壳体表面和空气接触带走燃烧产生的热量，保证动力单元运行时的温度处于合理区间。
