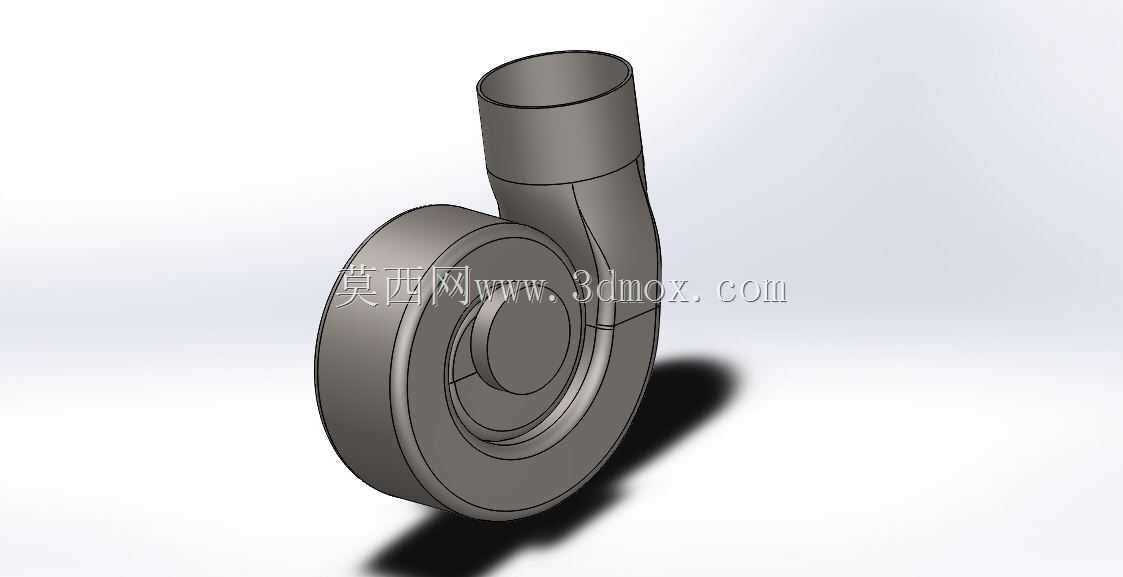

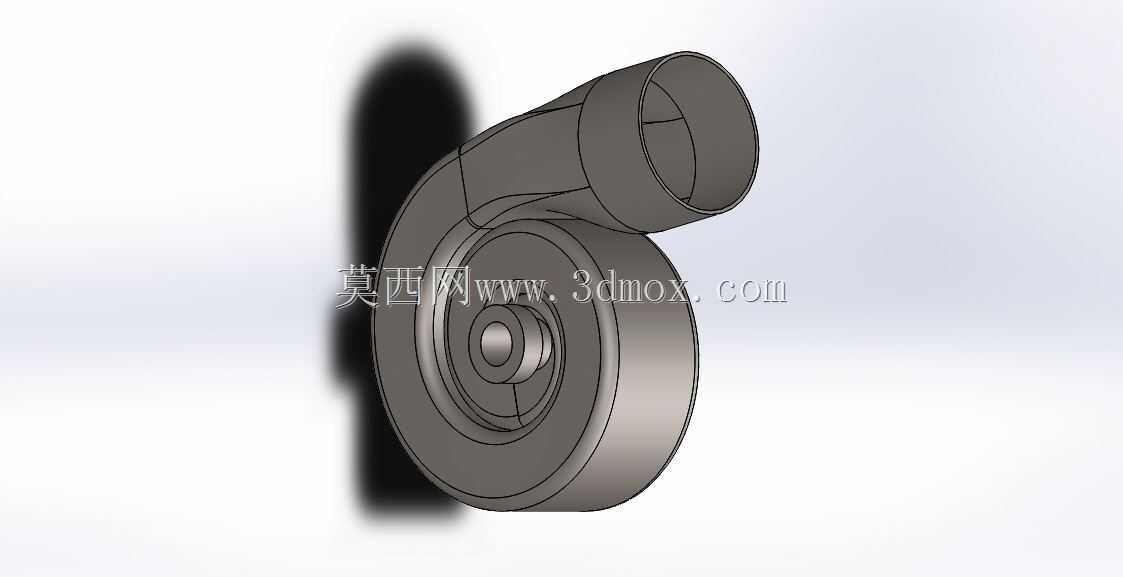

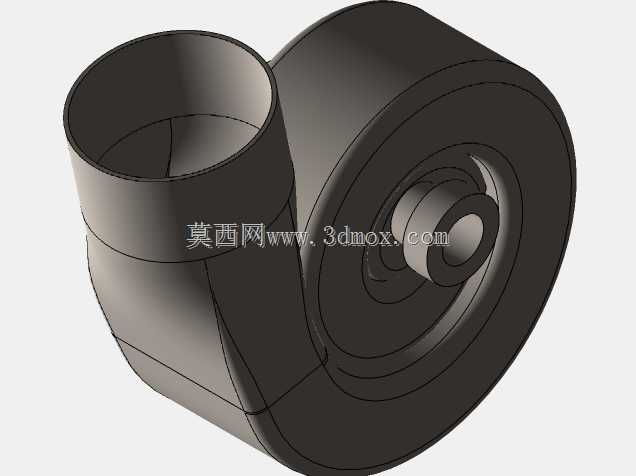

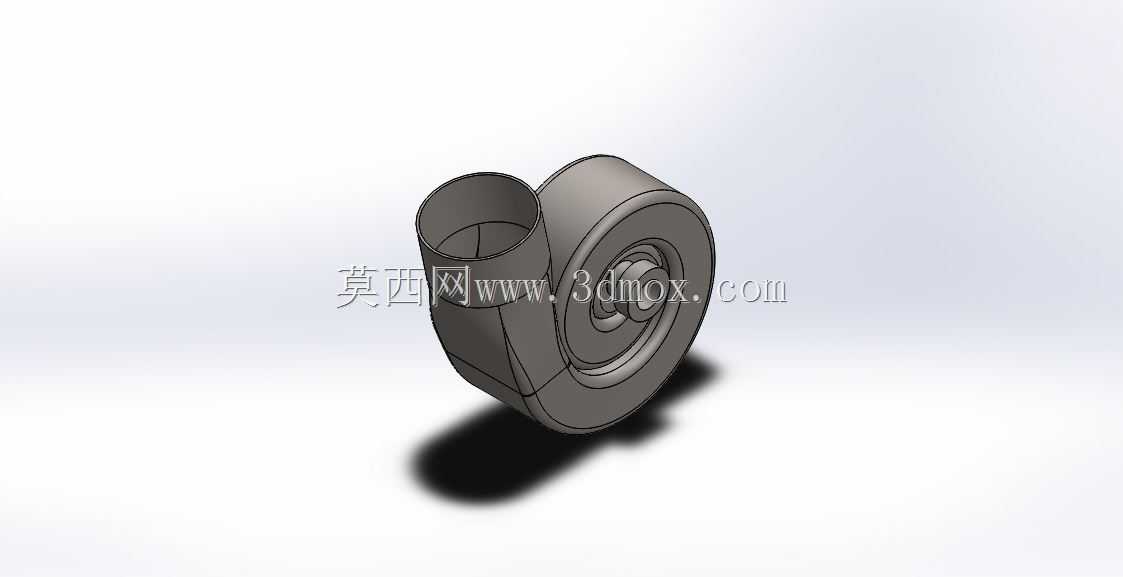

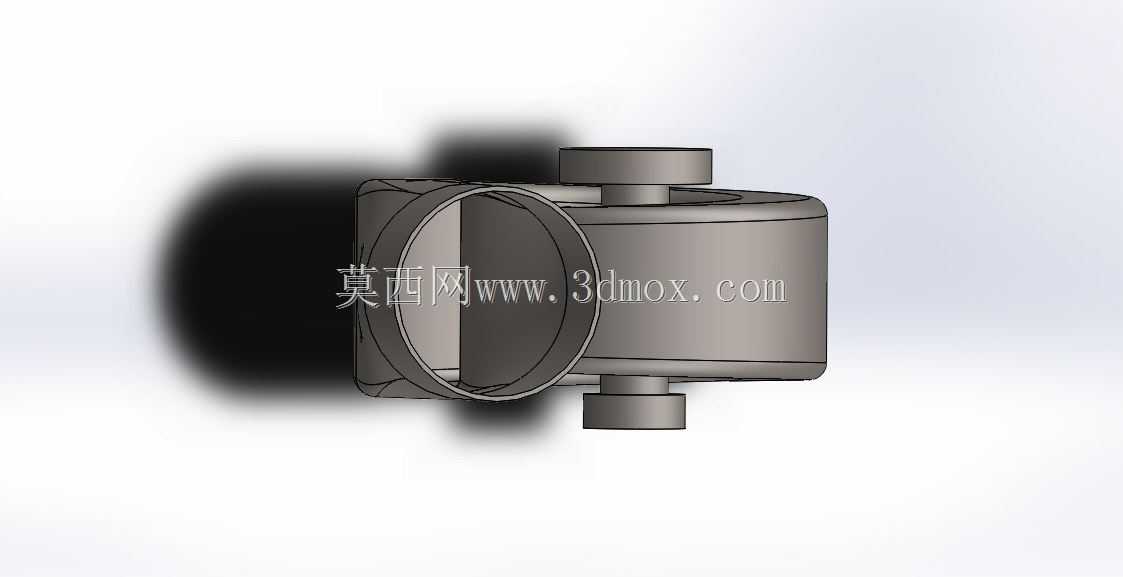

汽车涡轮增压用涡壳结构三维设计

做汽车动力系统配套结构设计的同行大多清楚，涡轮增压器的涡壳部分，是直接决定增压效率与整机可靠性的核心承载构件，这个模型还原的正是车用涡轮端的涡壳流道与安装基体结构。从实际装车场景来看，这类涡壳多用于小排量乘用车的废气涡轮增压系统，安装在发动机排气侧，承接发动机排出的高温高压废气，通过流道的渐缩结构引导废气定向冲击涡轮叶轮，带动同轴的压轮实现进气增压，最终在不提升发动机排量的前提下提升动力输出扭矩，降低低速区间的燃油消耗。

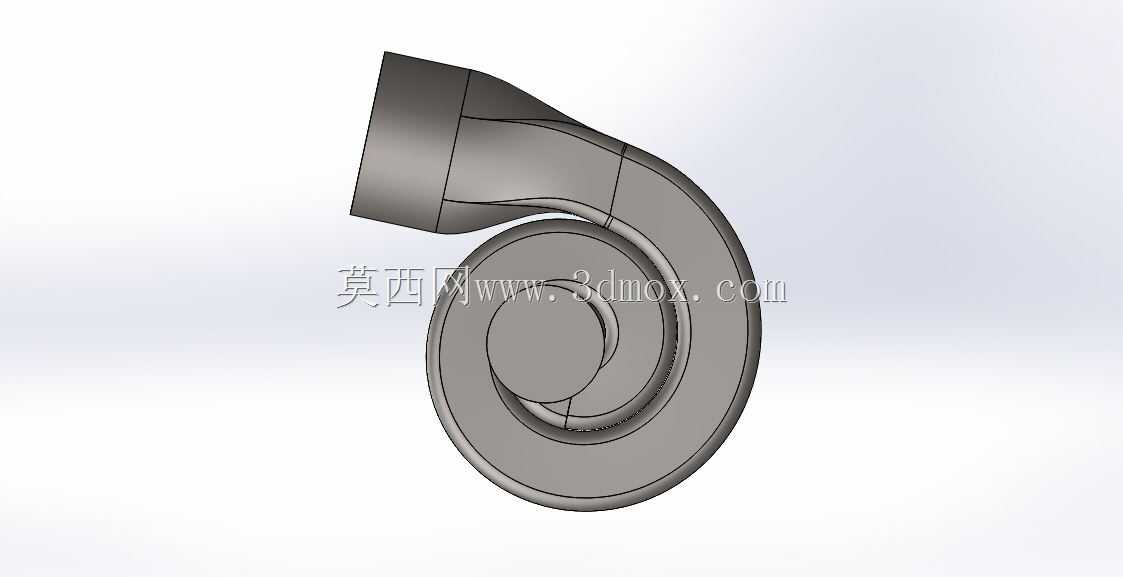

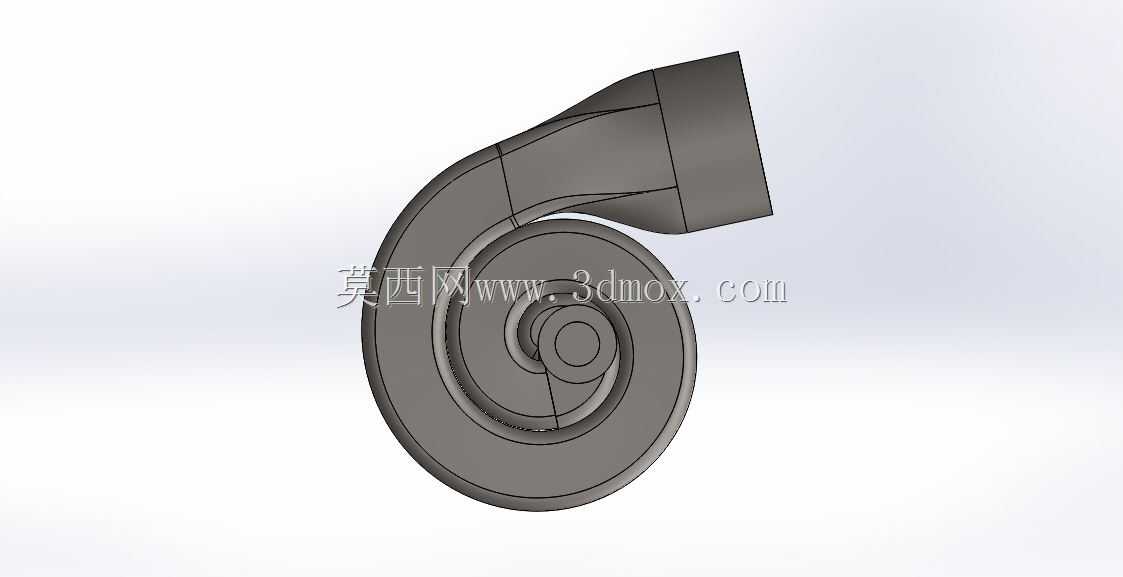

从结构设计思路上看，这个模型的涡壳流道采用了等熵效率优先的变截面螺旋走向，进气端采用圆柱直段接口，方便和发动机排气歧管的法兰端面对接，接口的内径尺寸匹配主流1.5T排量汽油机的排气流量需求，安装法兰的螺栓孔位预留了足够的密封面宽度，可适配金属多层密封垫片，避免高温废气泄漏。螺旋流道从进气接口开始逐步收窄截面面积，顺着涡旋走向平滑过渡到叶轮容纳腔，整个流道内壁没有突兀的折角，能最大程度降低废气流动的沿程阻力，减少紊流带来的能量损耗。涡壳的中心腔体是涡轮叶轮的安装位，腔体的内径边界和叶轮叶顶的间隙控制在工程常用的合理区间，既避免间隙过大造成废气泄漏损失，也防止热态膨胀后叶顶和壳体内壁发生刮擦。

在安装边界的处理上，涡壳的外侧设置了加强筋结构，沿着流道的螺旋走向分布，既可以提升壳体在高温工况下的结构刚度，减少热变形量，也能为旁通阀的安装预留固定点位。涡壳的出口端采用渐扩的轴向直段结构，方便连接后续的排气前段管路，接口的外径尺寸匹配常规的排气卡箍安装要求，不需要额外做转接结构就能完成装车对接。整个壳体的壁厚采用了渐变设计，高温区的壁厚适当加厚，承受排气脉冲的冲击，远离高温区的安装支耳位置在保证强度的前提下适当减薄，控制整体构件重量，符合汽车零部件轻量化的设计要求。

这类结构建模的时候需要重点关注流道的曲面连续性，很多新手建模时容易在螺旋段和中心腔体的衔接处出现曲面褶皱，实际生产中会直接导致铸件内壁出现流痕，影响废气流动效率，这个模型的曲面过渡顺滑，分型面的位置也符合金属型铸造的工艺要求，不需要做过多的结构调整就能直接用于铸造工艺的开模参考，也能作为动力系统布置时的干涉检查参考件，核对发动机舱内周边管路、隔热件的安装间隙。
