烟草进料设备专用离心式叶轮结构

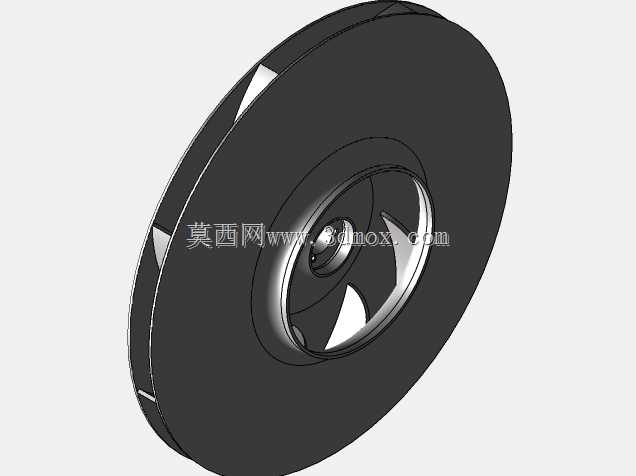

在烟草制丝生产线的进料输送环节，这类离心式叶轮是进料系统的核心过流部件，直接决定烟丝、烟片物料在输送过程中的均匀性与破损率控制水平。不同于常规清水输送离心泵叶轮，烟草进料工况下的叶轮需要兼顾气流输送与物料导流的双重作用，既要保证旋转过程中能形成稳定的负压区将上游来料均匀吸入，又要通过叶片型面的导向将物料平顺甩送至下游输送管道，避免叶片边缘对烟丝造成过度剪切造碎。从结构设计来看，该叶轮采用后弯式叶片构型，叶片进口边做了大圆角过渡处理，轮毂与叶片的连接位置采用光滑圆弧过渡，没有尖锐棱角，既可以减少物料在流道内的挂附积料，也能降低旋转过程中的气流紊流损失，提升输送效率。叶轮的中心安装孔采用标准的圆柱孔配合键槽的连接形式，安装时与驱动轴的配合公差选取过渡配合，既保证传动过程中无相对窜动，也方便后期检修拆卸。叶轮的外径尺寸与进料腔的内壁间隙控制在3-5mm区间，间隙过小容易在运行过程中因轴系跳动刮碰腔壁，间隙过大则会造成回流损失，降低进料负压的建立效率。叶片的出口安装角经过针对性调整，适配烟草物料的悬浮速度特性，避免转速过高时物料被过度加速撞击管壁，也防止转速不足时物料在叶道内沉积堵塞。在实际生产线运行中，这类叶轮通常配套在风力送丝系统的进料端，运行转速控制在1200-1800r/min区间，根据不同牌号烟丝的含水率、整丝率参数调整运行转速，保证来料的连续稳定输送。叶轮的整体做动平衡校正，剩余不平衡量控制在G6.3等级以内，避免高速旋转时产生振动影响进料腔的密封性能与轴承使用寿命。叶片的型面采用等厚圆弧设计，建模过程中通过扫掠命令生成连续曲面，所有相邻面的连接位置都做了圆角处理，没有直角突变结构，减少物料输送过程中的挂料死角，降低日常生产结束后的清洁工作量。轮毂的轴向定位台阶尺寸与驱动轴的轴肩尺寸适配，安装时可以快速定位叶轮的轴向位置，保证叶轮出口与腔体出口流道的对中精度，减少流道突变带来的压力损失。
