法兰安装式轴端密封填料函结构

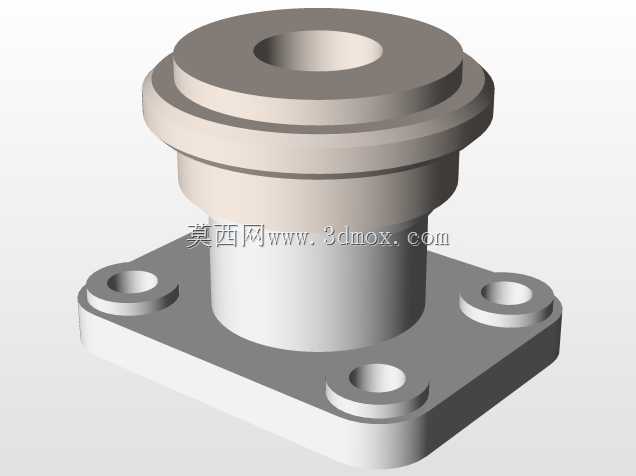

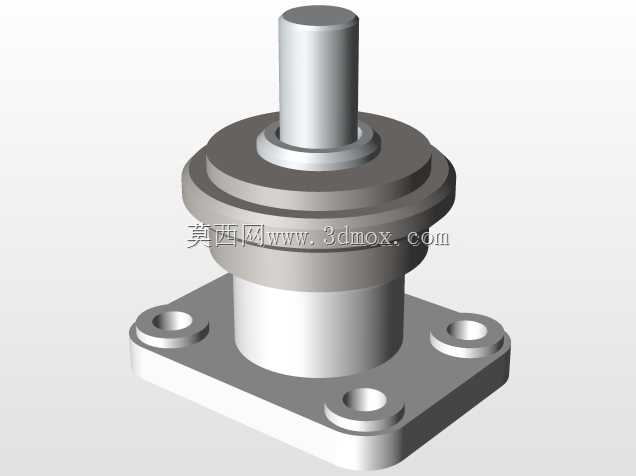

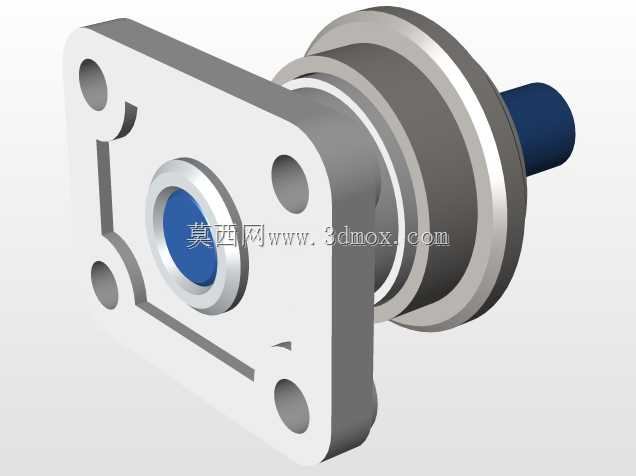

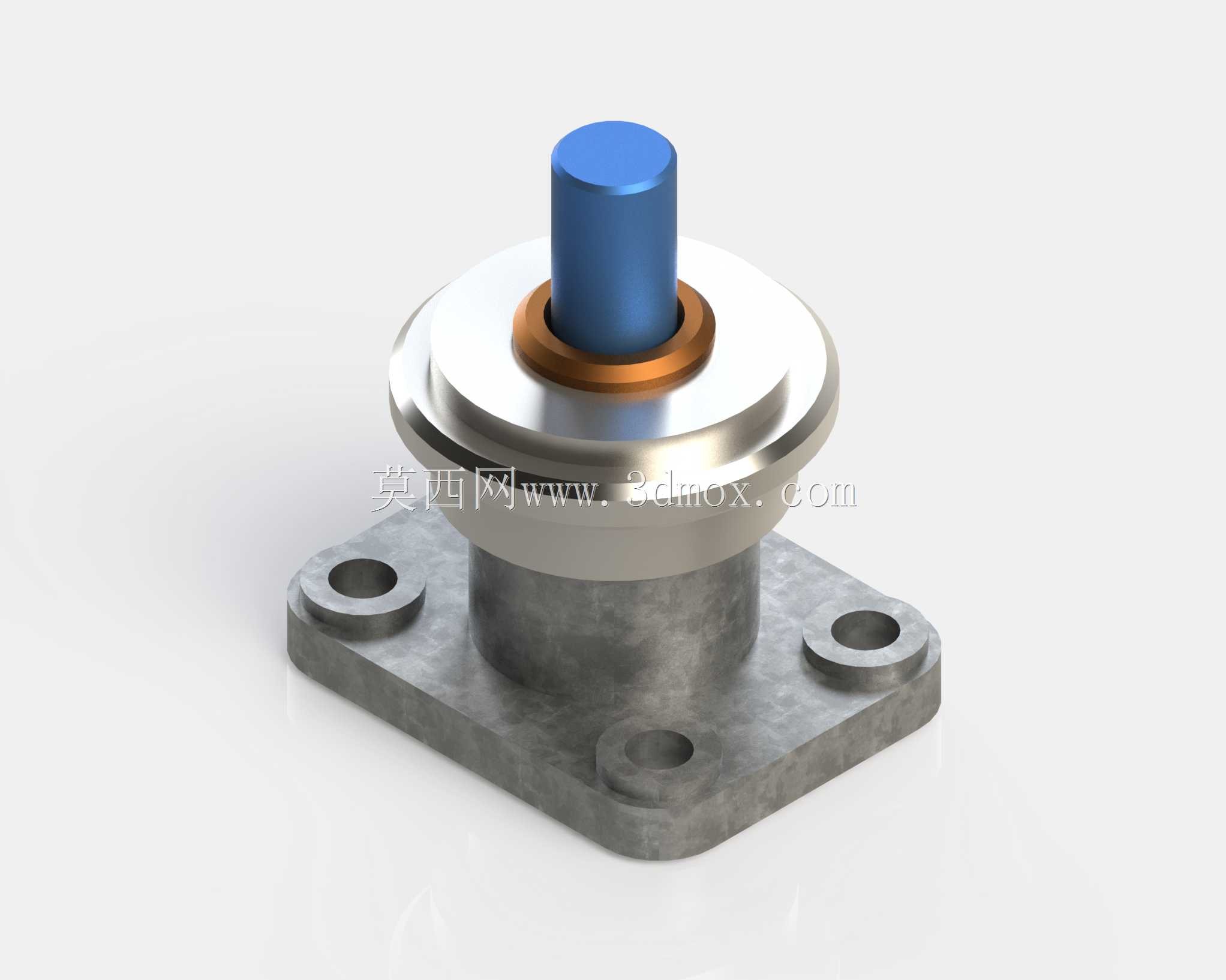

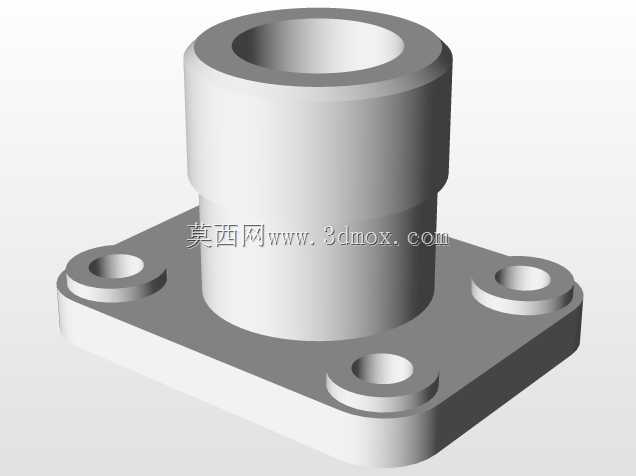

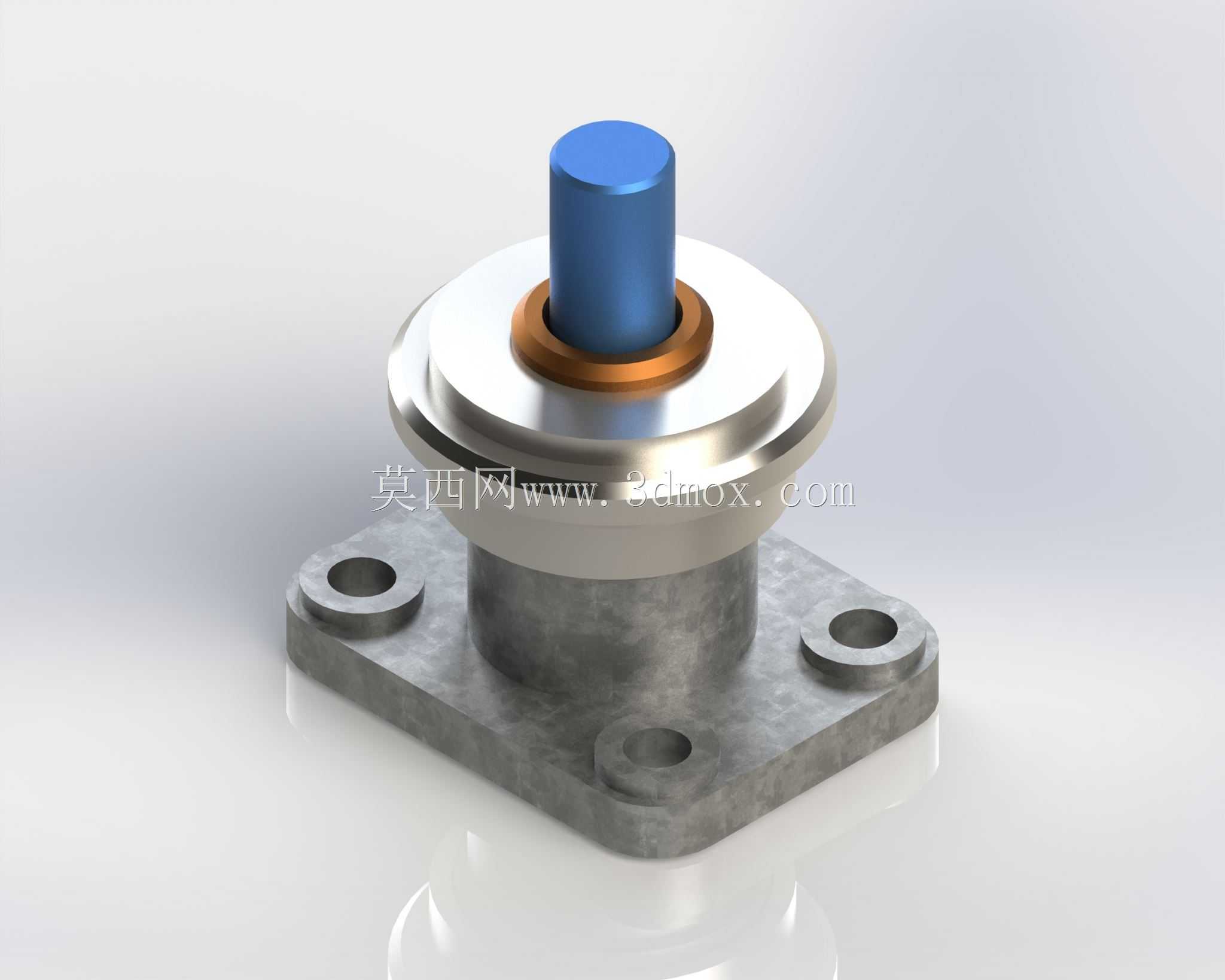

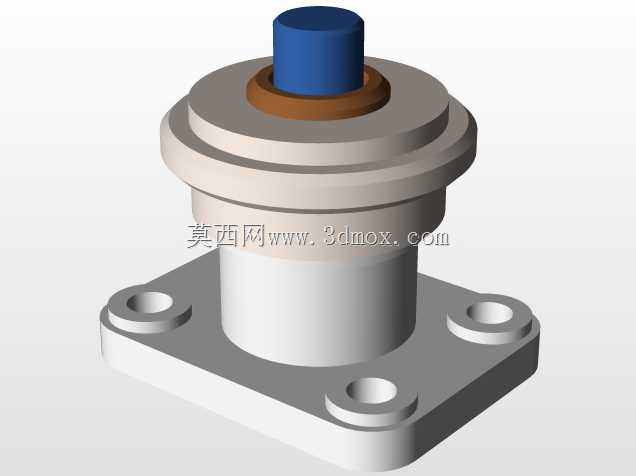

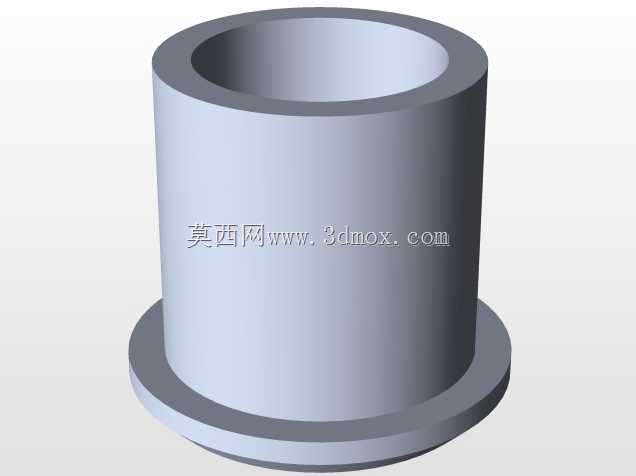

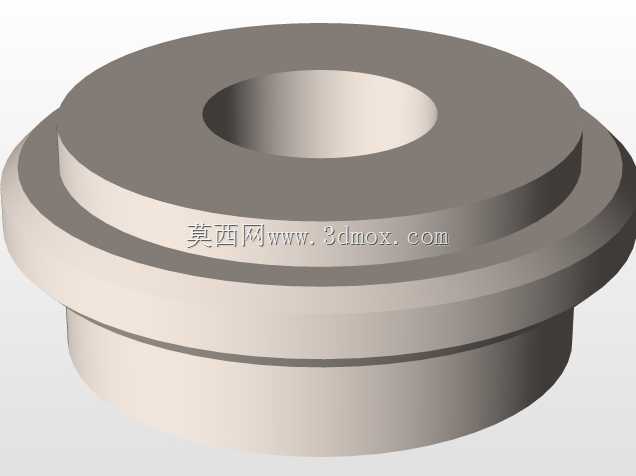

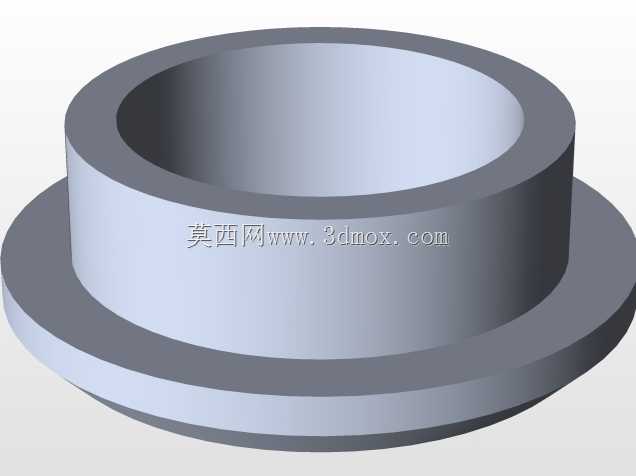

该填料函主要应用于各类低压流体输送设备的旋转轴穿舱部位，常见于离心泵、搅拌釜、小型反应设备的轴端密封工位，用来阻断设备腔体内流体沿旋转轴与壳体间隙的外溢路径，同时可阻挡外界粉尘、杂质侵入设备腔体内部，保障设备运行过程中的密封可靠性。从结构设计来看，底部采用方形法兰安装基座，基座上均匀分布四个安装通孔，可直接通过螺栓与设备壳体的安装面贴合固定，安装面加工有平整的贴合基准面，能保证安装后与设备壳体的同轴度，避免轴系运行时出现偏磨问题。基座上方为填料容纳腔体，腔体内部可填充适配规格的密封填料，中部的铜质压环为填料压紧结构，通过调整压环的下压量可均匀挤压填料，让填料紧密贴合旋转轴外圆与腔体内壁，实现密封效果，压环采用铜质材质可降低与轴表面的摩擦系数，减少轴运行过程中的磨损量。顶部伸出的轴段为与设备旋转轴配合的穿轴部位，轴与压环之间预留有均匀的间隙，既保证轴旋转时无卡滞，又能让填料充分填充间隙实现密封。设计过程中优先考虑了安装便捷性，方形法兰的安装孔位采用对称布局，适配多数同规格设备的安装孔距，无需额外加工转接板即可直接替换原有密封件。腔体的壁厚经过受力校核，可承受常规工况下的介质压力，不会出现腔体变形导致填料失效的问题。压环的倒角设计可避免装配时刮伤填料表面，保证填料装填后的完整性。整体结构没有冗余设计，各部件的功能边界清晰，法兰基座同时承担安装定位与腔体支撑的作用，压环仅承担填料压紧功能，轴段的长度设计兼顾了密封填料的填充量与轴的运行行程，避免轴往复窜动时脱出填料密封区域。在实际选型应用中，该结构适配轴径公差范围较宽，通过更换不同内径的填料即可适配一定区间内的轴径，无需整体更换填料函本体，降低了设备维护的成本。安装时需保证法兰面与设备轴线的垂直度，否则会导致压环偏斜，造成填料局部磨损过快，缩短密封件的使用寿命。日常维护中仅需定期调整压环的压紧量，补偿填料的磨损量即可维持密封性能，当填料磨损到极限位置时，拆开压环即可更换新的填料，维护操作无需完全拆卸设备轴系，大幅缩短了设备停机维护的时间。
