电机鼓风机爆炸视图结构展示

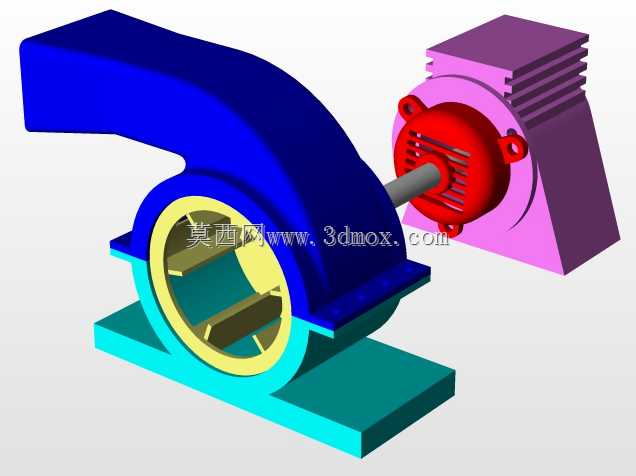

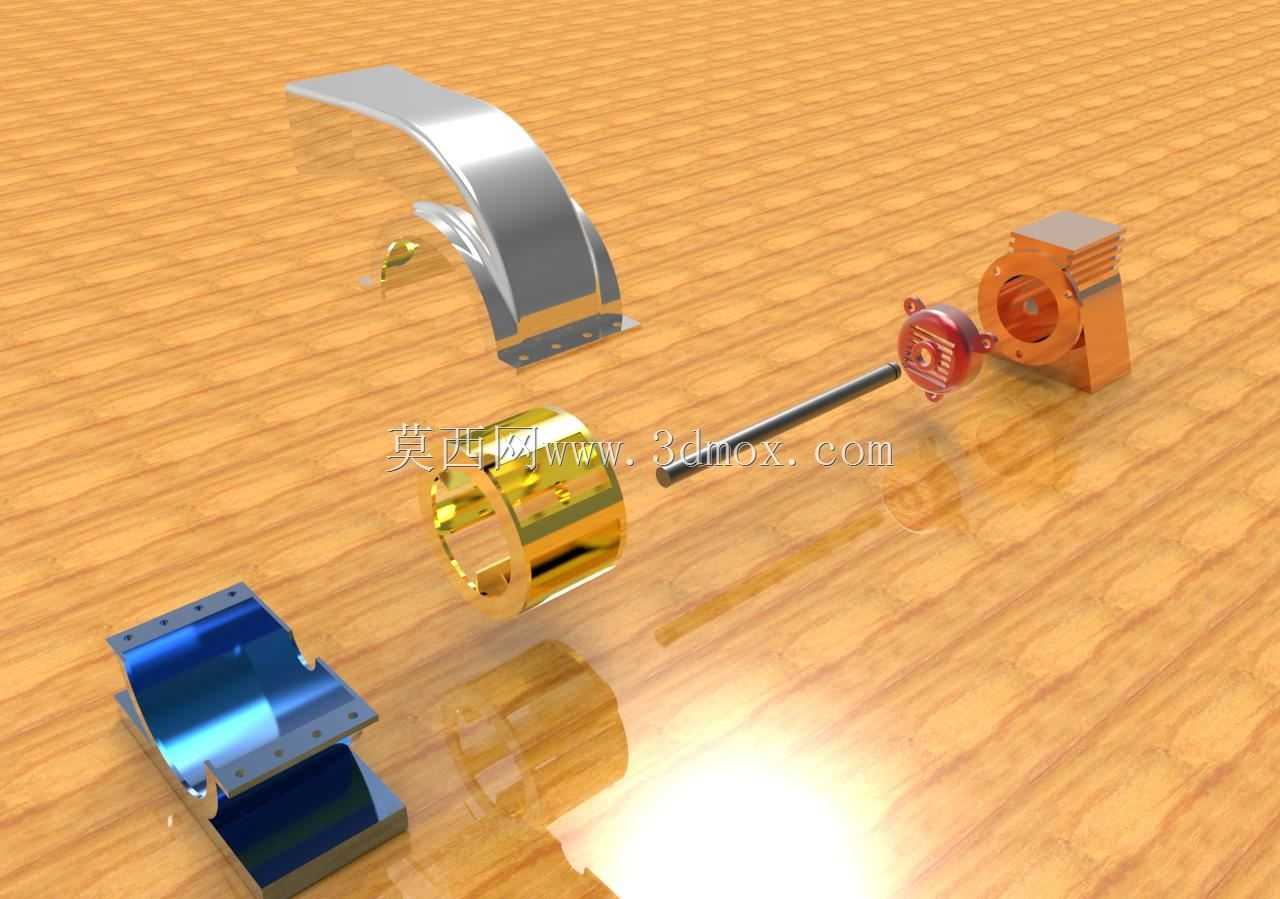

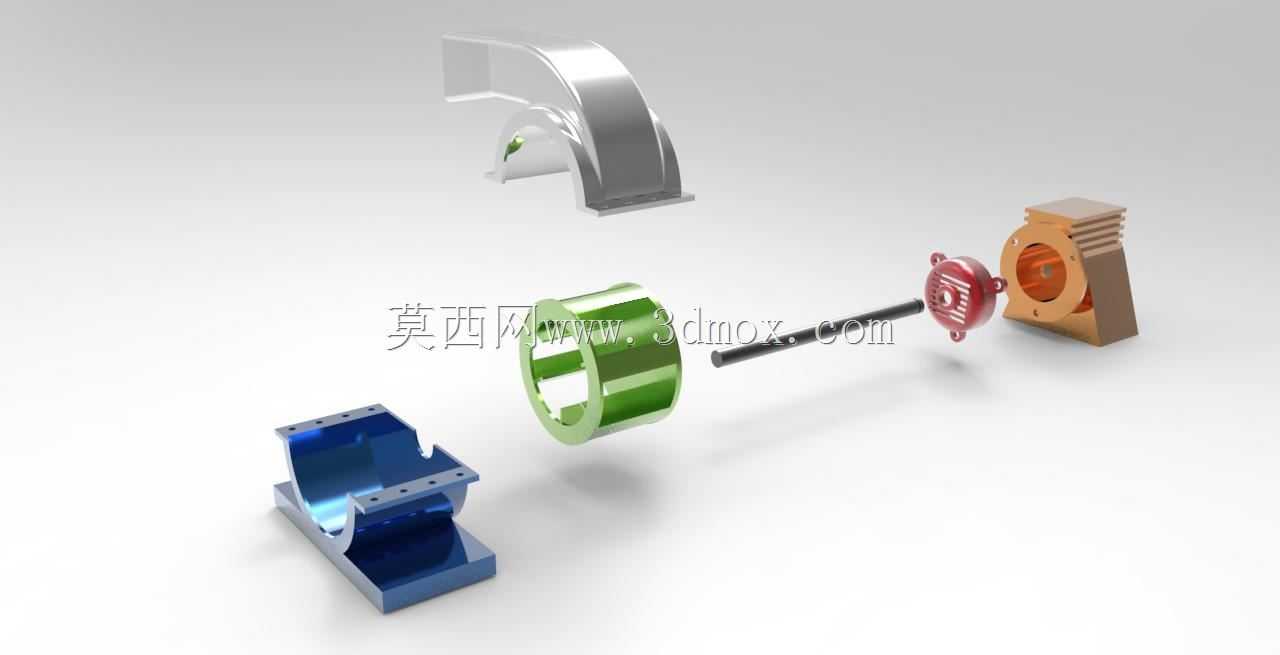

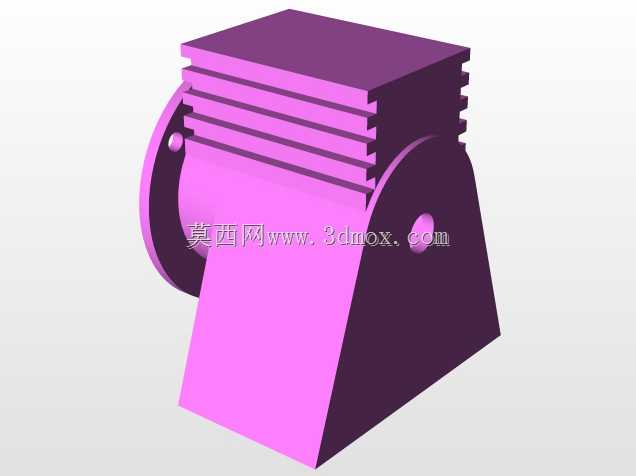

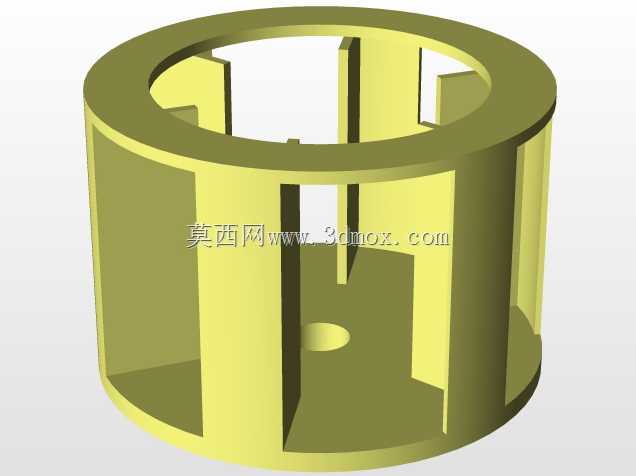

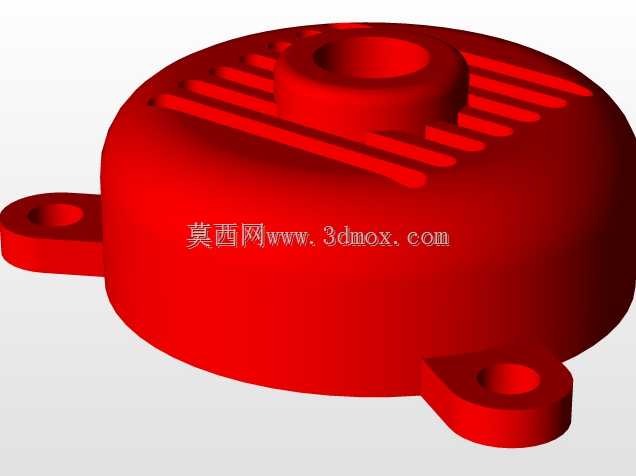

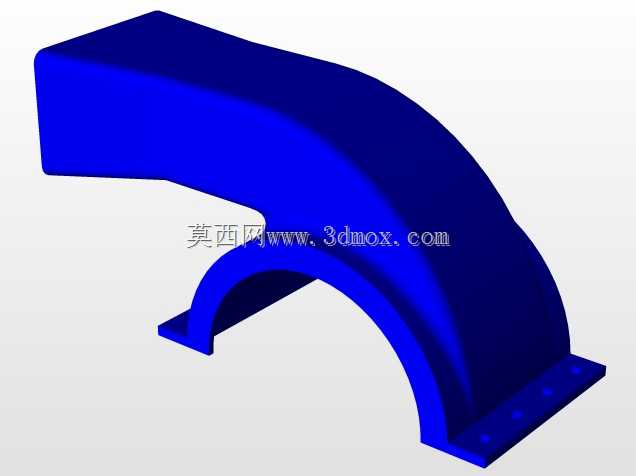

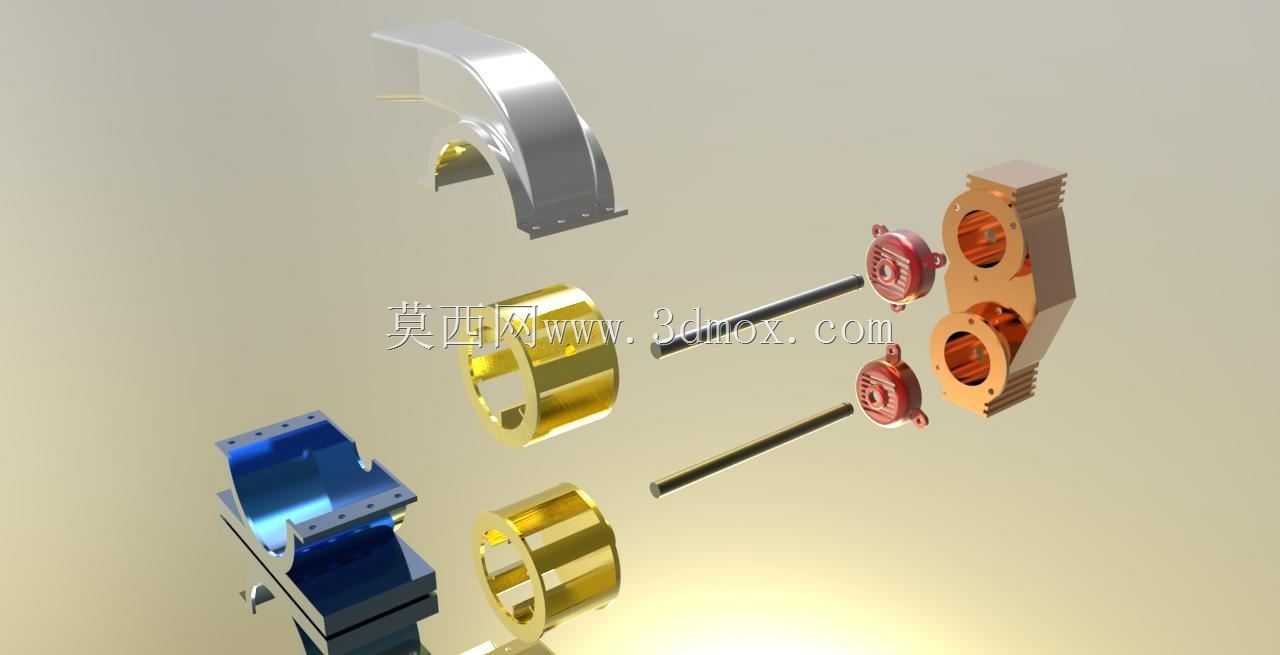

这套电机鼓风机的结构拆分展示，能清晰看到各组成部件的装配逻辑与配合关系，在工业通风、设备散热、小型气力输送场景中，这类集成电机的鼓风设备应用十分广泛，无需额外配置动力源，整体安装紧凑，适配多数设备内置安装的空间需求。从拆分结构来看，设备核心由蜗壳导流部件、驱动电机段、传动连接轴、叶轮组件、安装基座几部分构成，蜗壳采用渐开线流道设计，内壁光滑过渡，能有效降低气流紊流带来的能量损耗，出风口采用法兰式连接结构，可直接对接通风管路或设备散热接口，安装时无需额外制作转接件。传动段采用同轴直连结构，省去了皮带传动或齿轮减速的中间环节，传动效率更高，同时减少了易损件的维护需求，连接轴与电机输出端、叶轮端均采用定位轴肩配合紧定螺钉固定，保证高速运转时的同轴度，降低径向跳动带来的振动与噪音。叶轮部分采用多叶片前倾式设计，在相同转速下能提供更高的风压输出，适配需要短距离强送风的场景，叶轮与轴的配合处做了动平衡校正结构，避免长期运转出现轴承磨损加剧的问题。安装基座采用分体式抱合结构，下半部分为承托式底座，上半部分为压紧固定环，通过侧边螺栓锁紧即可固定电机筒体，安装时可根据实际管路走向调整蜗壳的出风口朝向，适配不同的安装布局需求，基座底部预留了四个安装固定孔，孔位间距符合常规小型风机的安装尺寸规范，可直接替换同功率规格的现有鼓风设备，无需重新打孔制作安装支架。设计过程中各部件的配合公差均按通用机械加工精度选取，转动部件与固定壳体之间预留了合理的运转间隙，既避免运转过程中出现刮蹭，也不会因间隙过大导致风压泄漏损失，各部件的拆分边界清晰，建模时按实际装配顺序做了配合约束，可直接用于装配干涉检查、工程图导出，也能作为同类鼓风设备改型设计的结构参考，在做设备散热系统选型时，可直接参照该结构的尺寸边界预留安装空间，核对接口尺寸与风压参数是否匹配现场使用需求。
