多级齿轮减速传动箱体结构设计

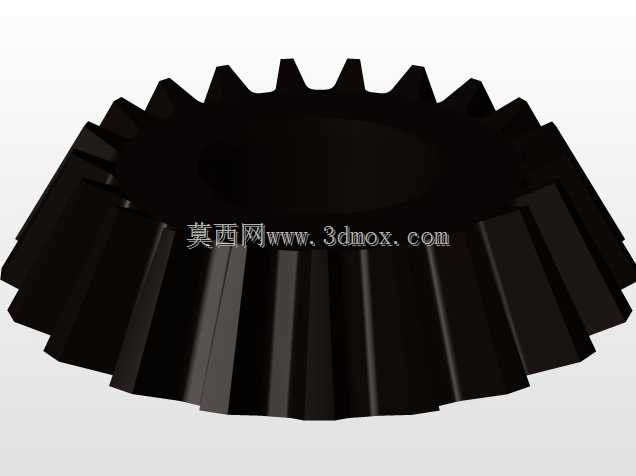

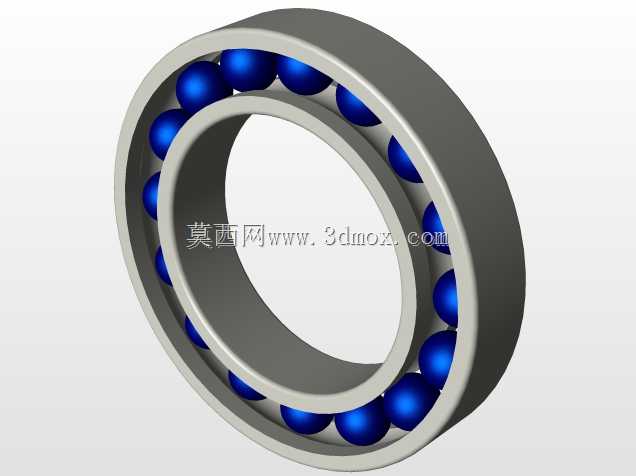

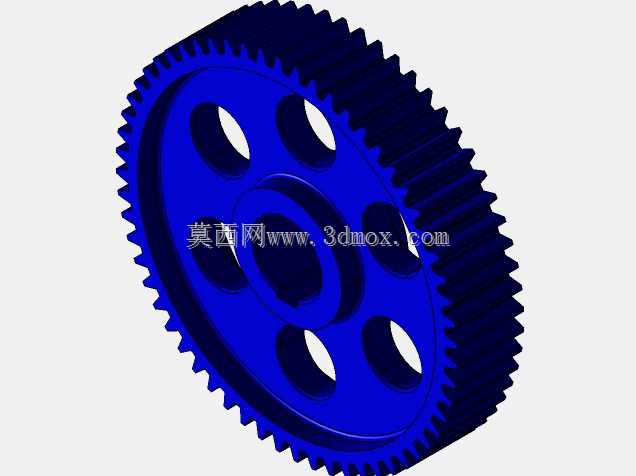

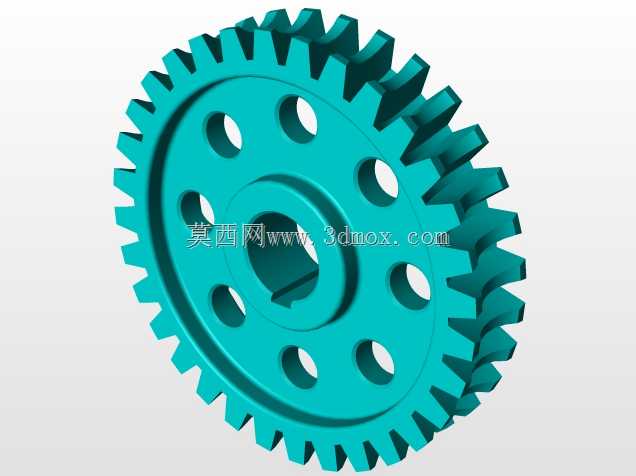

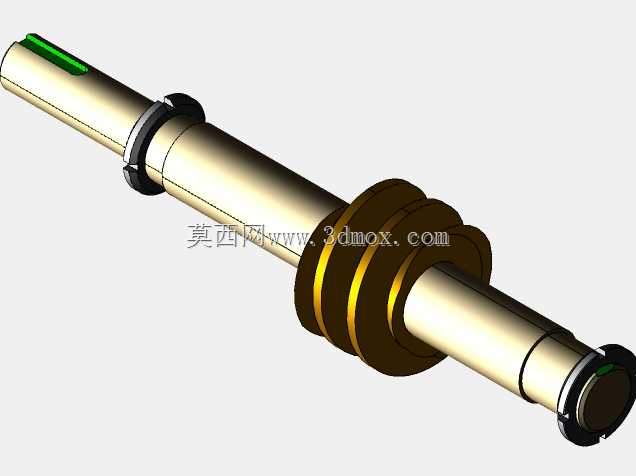

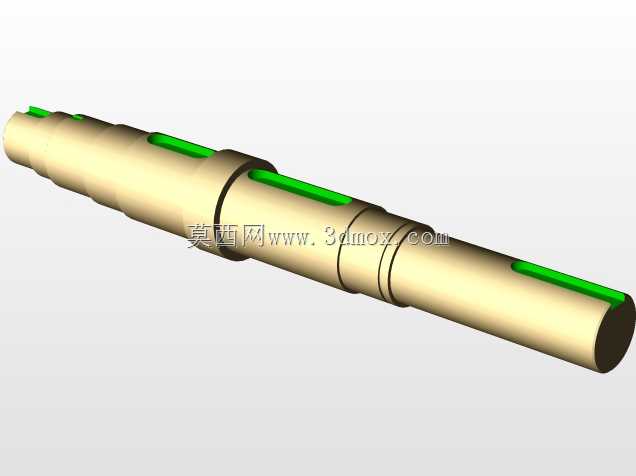

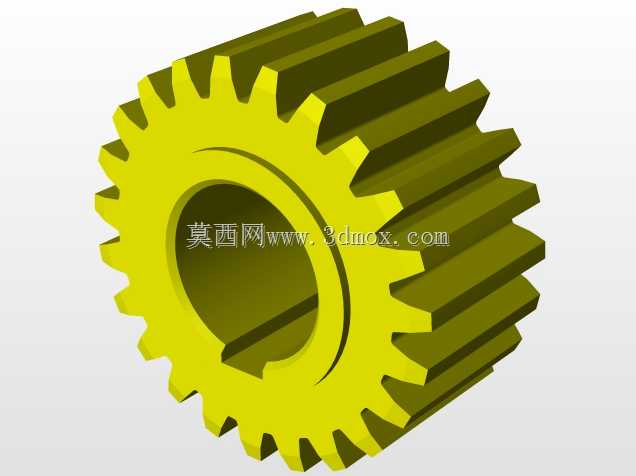

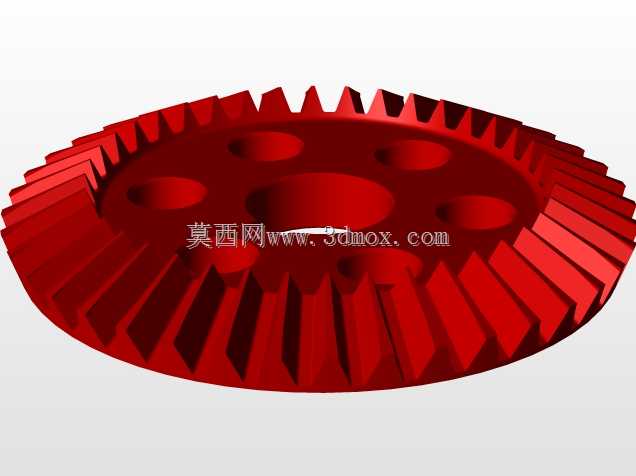

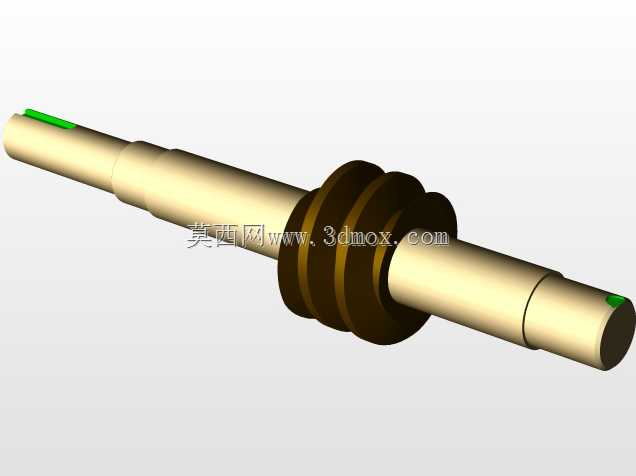

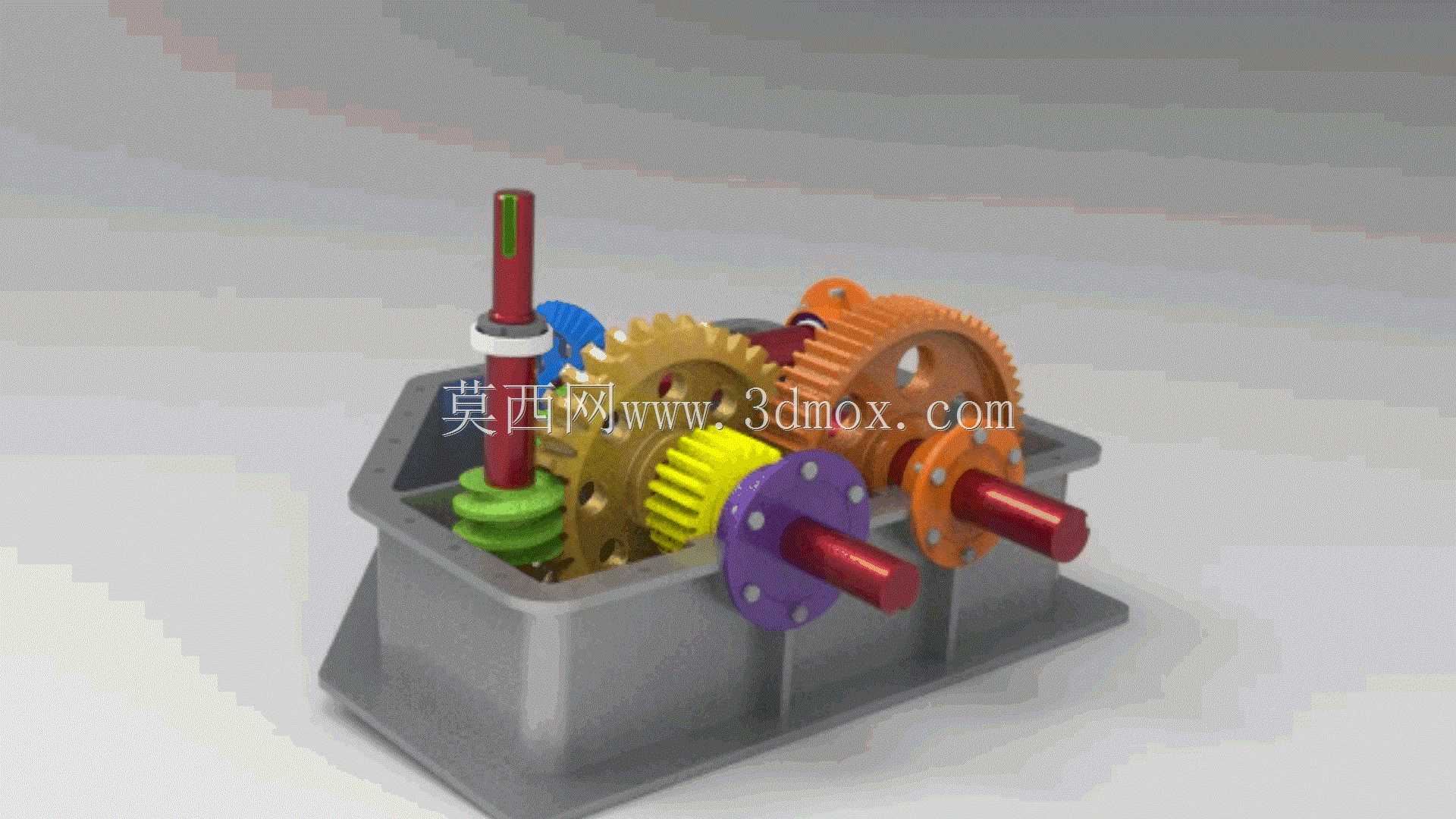

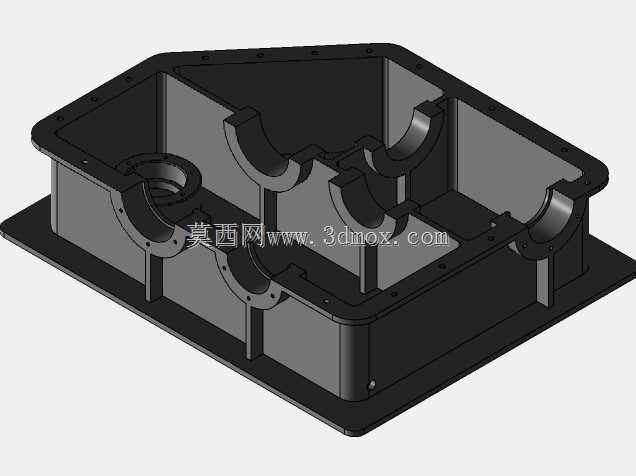

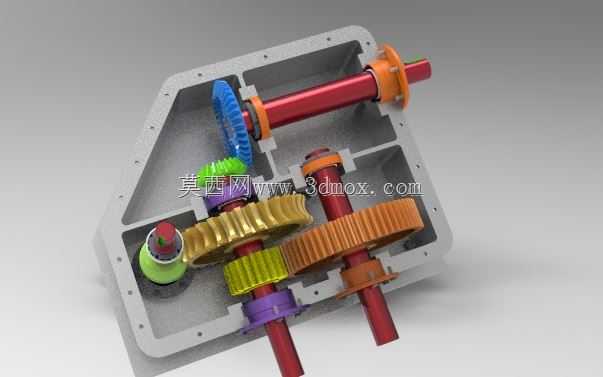

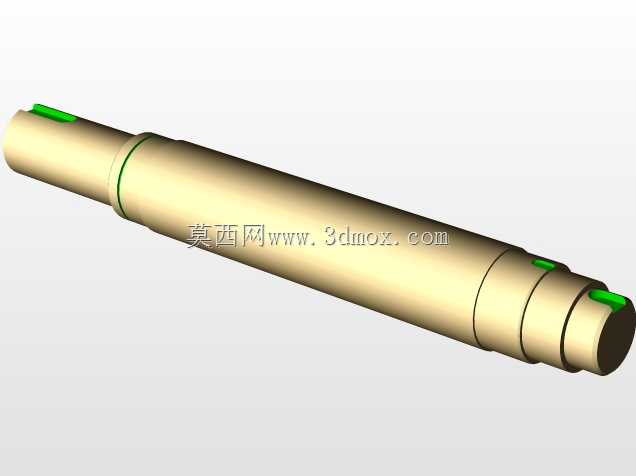

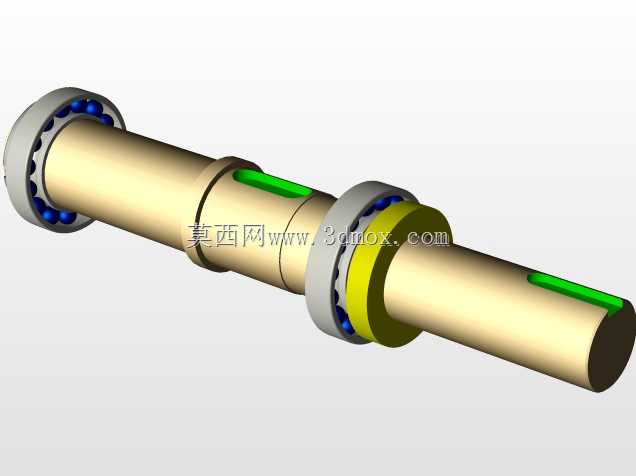

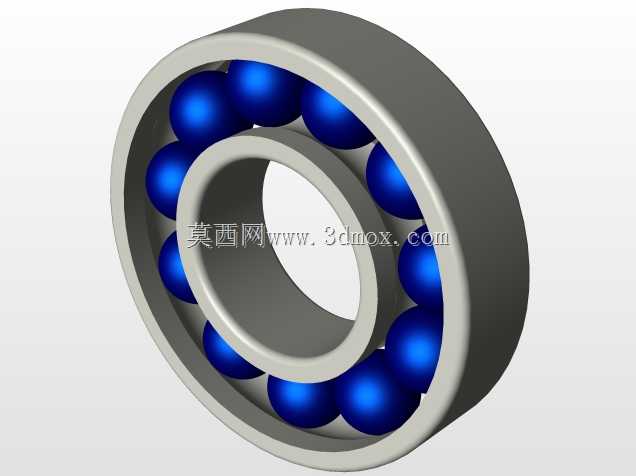

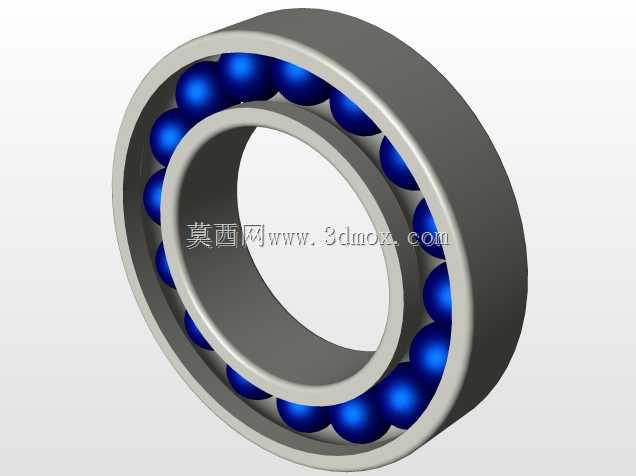

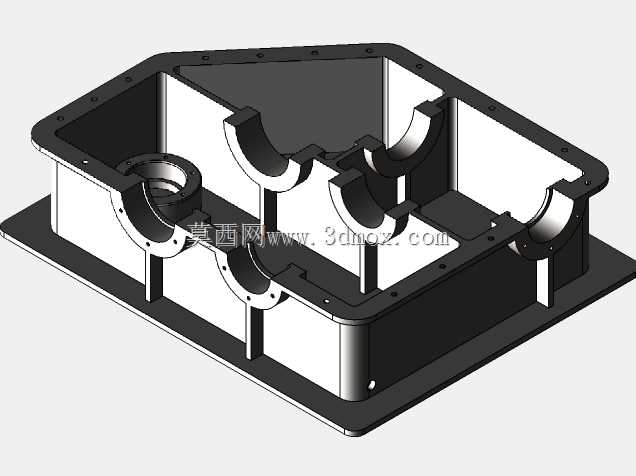

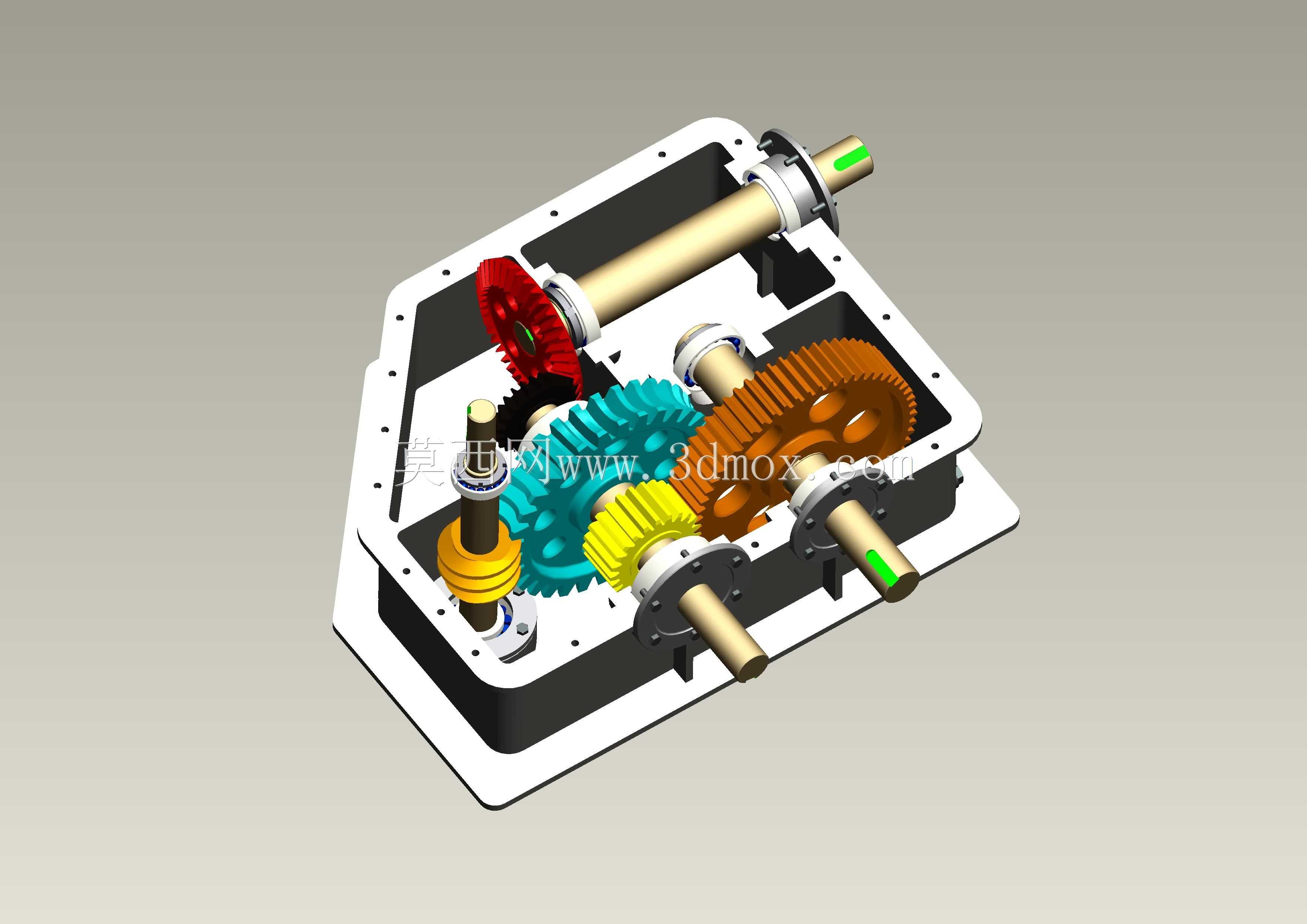

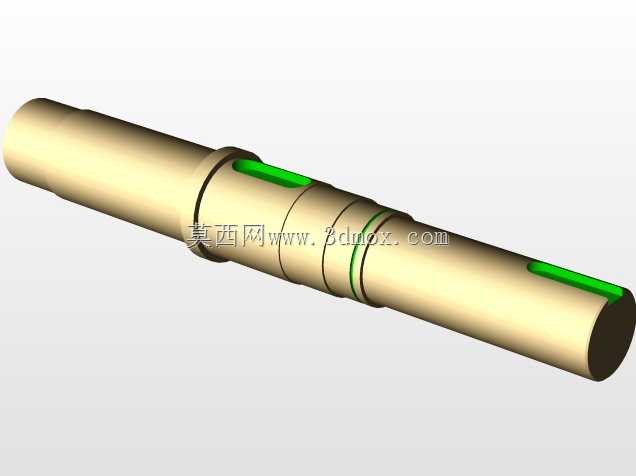

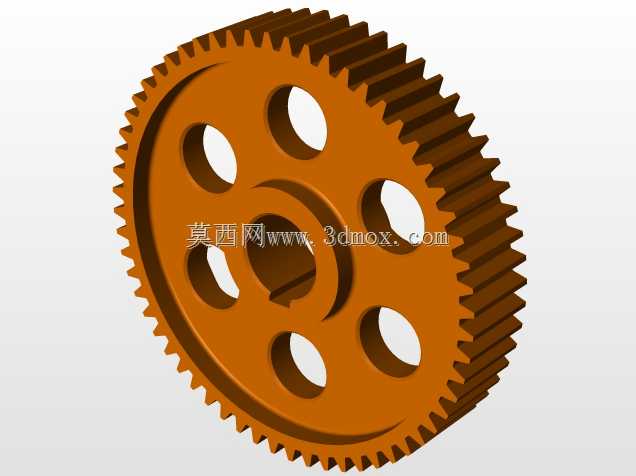

这套多级减速齿轮结构，核心应用场景覆盖中小功率工业传动链路，常见于输送线驱动单元、小型机床进给机构、轻工包装设备动力端这类需要匹配高扭矩低转速输出的工况，用来承接原动机的高转速输入，通过多级齿轮啮合完成转速折减与扭矩放大，让输出端的动力参数匹配负载端的实际运行需求。从结构设计逻辑来看，整体采用剖分式铸铁箱体作为承载基体，箱体内腔预留了充足的齿轮啮合空间与润滑油储留腔，箱壁的加强筋结构沿着轴承座受力方向延伸，既可以控制整机重量，又能抵消齿轮传动过程中产生的径向力与轴向窜动，避免长期运行出现箱体形变影响啮合精度。各级齿轮的排布沿着输入轴到输出轴的传动路径依次展开，输入轴端采用小模数高速齿轮，匹配原动机的高转速输入特性，中间过渡轴搭配不同模数、不同齿数的齿轮组完成逐级减速，每一级的传动比分配都兼顾了齿轮强度与传动平稳性，避免单级传动比过大导致的齿轮受力过载、运行噪音超标问题。输出轴端采用大模数低速齿轮，轴伸端的直径与键槽尺寸匹配通用负载连接标准，安装时可以直接对接联轴器或者链轮，不需要额外做转接结构。从安装边界来看，箱体底部的安装法兰预留了标准间距的固定螺栓孔，孔位公差按照通用安装基座的尺寸规范设计，现场安装时可以直接固定在预制的设备安装平面上，不需要额外打孔适配。箱体上部的观察盖结构可以方便日常检查齿轮啮合状态、补充润滑油，各轴端的密封结构采用接触式油封，既可以防止箱体内润滑油泄漏，又能阻挡外部粉尘、碎屑进入啮合腔，延长齿轮与轴承的使用寿命。齿轮的齿向修形、齿顶倒角细节都做了对应处理，能降低啮合过程中的冲击载荷，减少运行过程中的振动与噪音，适配长时间连续运行的工业工况。各级轴的支撑位置都配置了对应载荷等级的滚动轴承，轴承座的同轴度公差按照传动精度要求做了严格控制，保证轴系运行过程中不会出现偏磨，整套结构的传动效率、承载能力都能满足常规工业场景的动力传递需求，也可以作为非标传动设备设计时的结构参考，帮助设计人员快速梳理多级减速机构的排布逻辑、箱体受力设计要点、安装接口的匹配思路。
