工业重载硬齿面齿轮箱结构设计

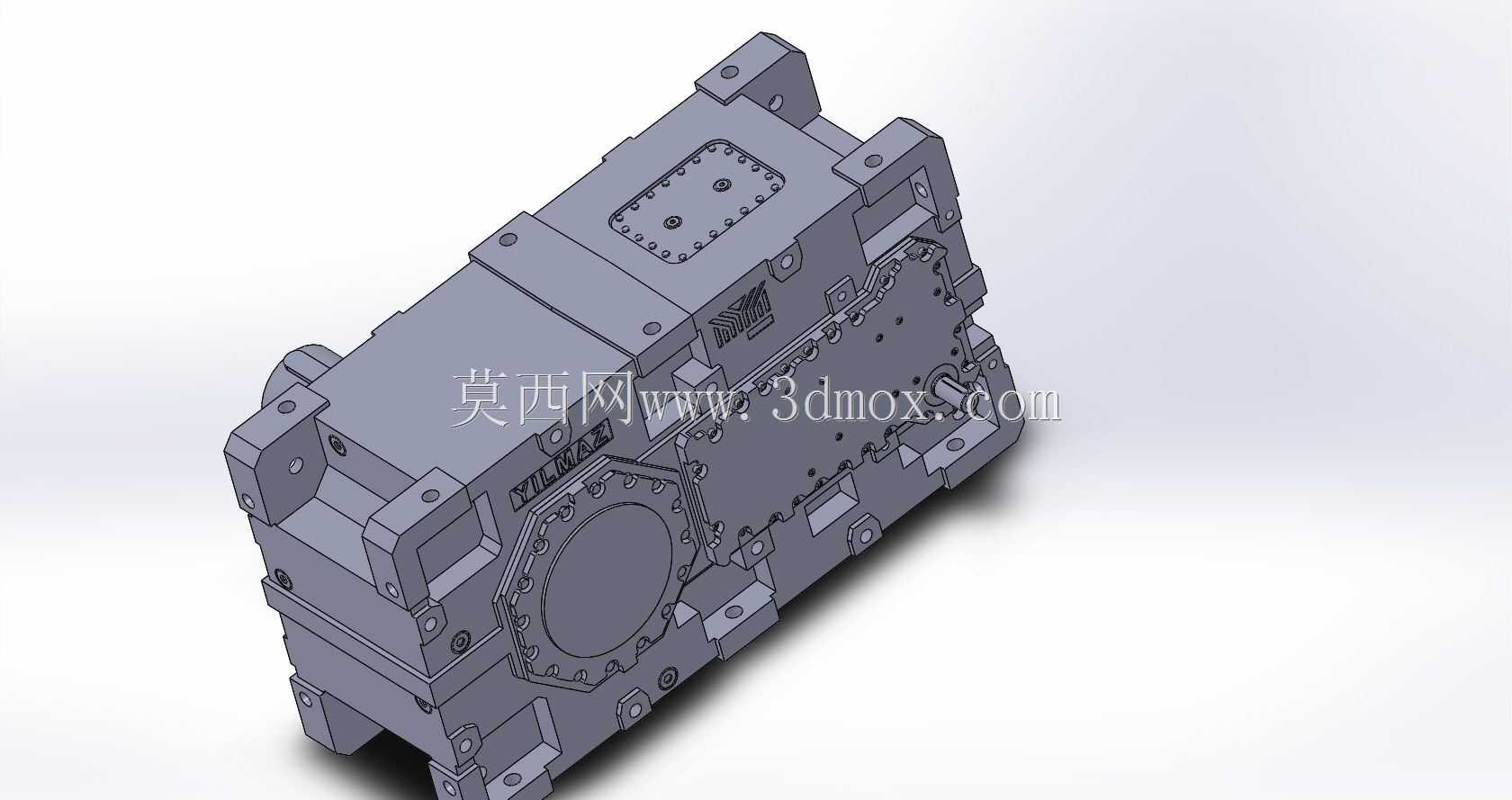

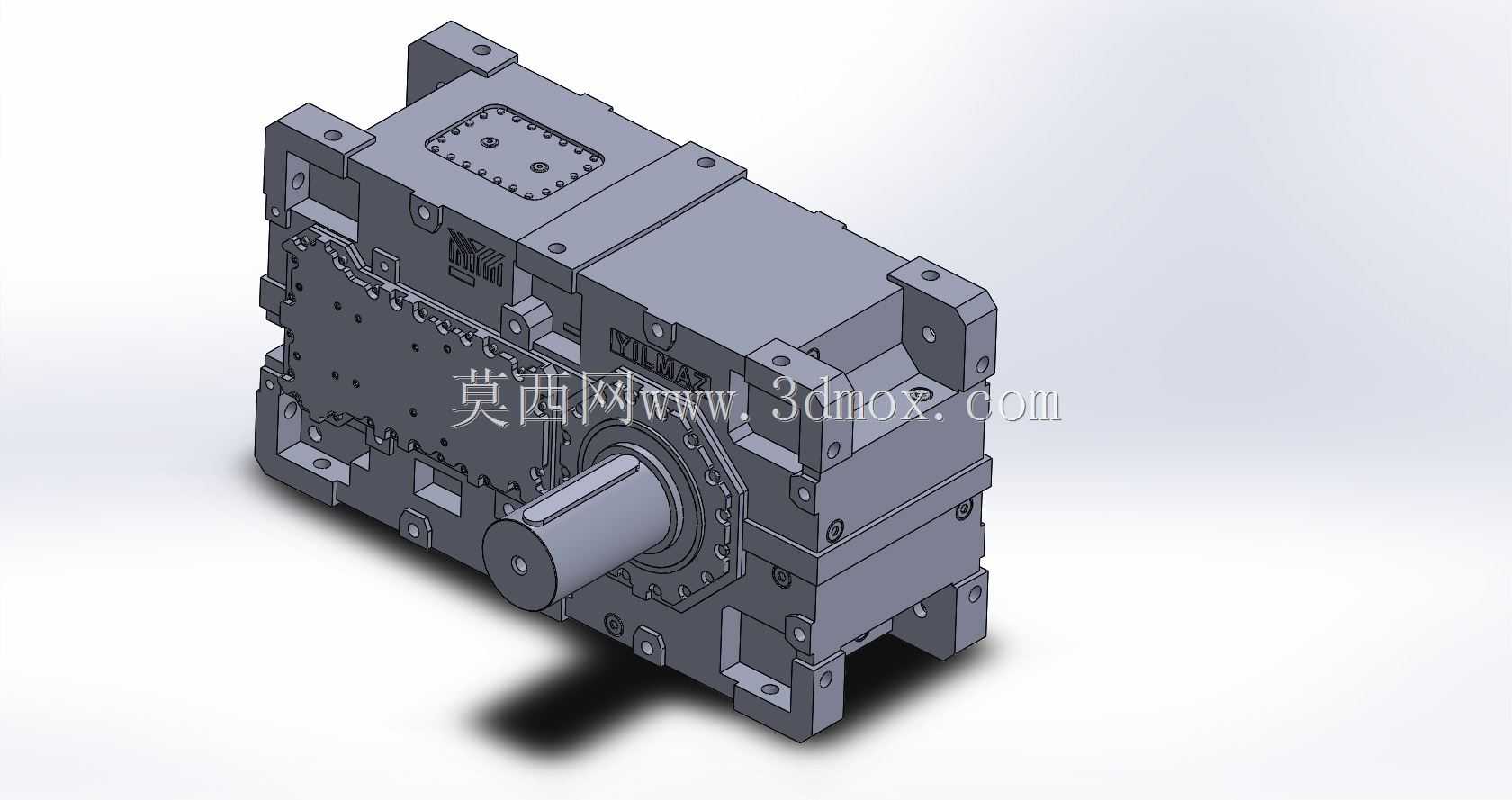

这款齿轮箱主要面向冶金、矿山、建材、起重运输这类需要持续重载动力传输的工业场景，作为传动链路里的核心减速增扭部件，承担着匹配原动机与工作端转速差、放大输出扭矩的核心作用，能够在高冲击、连续运转的工况下保持稳定的动力输出，适配75kW级动力输入的传动需求，可匹配输送带、球磨机、起重卷扬这类需要大扭矩低转速驱动的工作主机。从结构设计来看，整体采用剖分式铸铁箱体结构，上下箱体结合面经过精密铣削加工，保证合箱后的密封性能与整体刚性，避免重载运转下箱体变形导致的齿轮啮合偏载问题。输入侧采用轴伸式法兰安装结构，输出轴为大直径实心轴设计，轴肩位置预留了密封件安装槽与轴承定位台阶，可适配不同规格的骨架油封与圆锥滚子轴承，承受径向与轴向的复合载荷。箱体侧面预留了多个观察窗与油位检测接口，顶部设计有透气帽安装位，底部设置放油螺塞孔，方便日常运维时的油液更换与内部齿轮啮合状态检查，安装脚采用一体化铸造的带螺栓孔支脚，支脚位置经过受力校核，螺栓孔间距与安装平面的平面度公差严格控制，保证现场安装时的定位精度，避免安装应力导致的轴承过早损坏。设计过程中优先考虑了齿轮啮合的同轴度保证，各轴承孔的位置度公差按照IT7级精度控制，齿轮采用斜齿硬齿面设计，齿部经过渗碳淬火处理，齿面修形量根据额定载荷下的轴系变形量做了补偿，降低重载下的齿面接触应力，减少运转噪音与齿面磨损。箱体外部的加强筋沿着轴承座受力方向布置，既能够提升箱体的整体刚性，又可以增加散热面积，帮助齿轮油在连续运转时散出热量，控制油温在合理区间，避免润滑油高温变质导致的润滑失效。安装边界上，整体外形为方正的箱式结构，输出轴中心高、安装孔的横向与纵向间距都按照通用工业齿轮箱的安装尺寸规范设计，能够直接替换同参数规格的老旧齿轮箱，不需要对现场安装基座做额外改造，降低设备升级改造成本。输入端的连接法兰尺寸适配标准Y系列电机的输出端连接尺寸，可直接通过联轴器与电机直连，不需要额外加装过渡连接装置，缩短传动链路的长度，提升整体传动效率。箱体上的各个外接接口位置都做了凸台加厚处理，避免外接管路或者元件安装时出现箱体壁开裂的问题，吊环孔设置在箱体上部的重心对称位置，方便现场吊装就位时保持箱体平衡，避免吊装过程中磕碰轴伸或者结合面。
