分动式齿轮减速箱内部结构装配

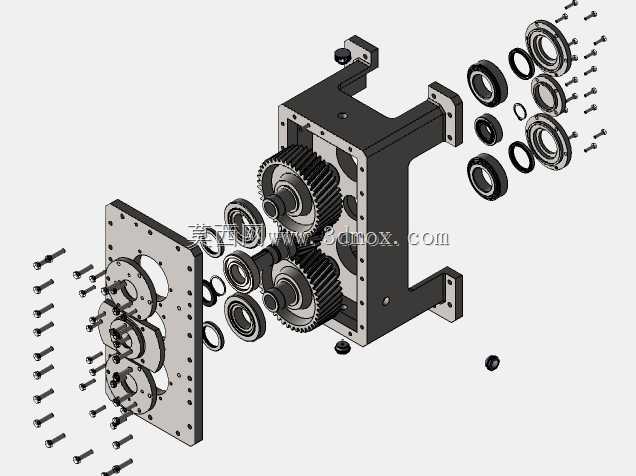

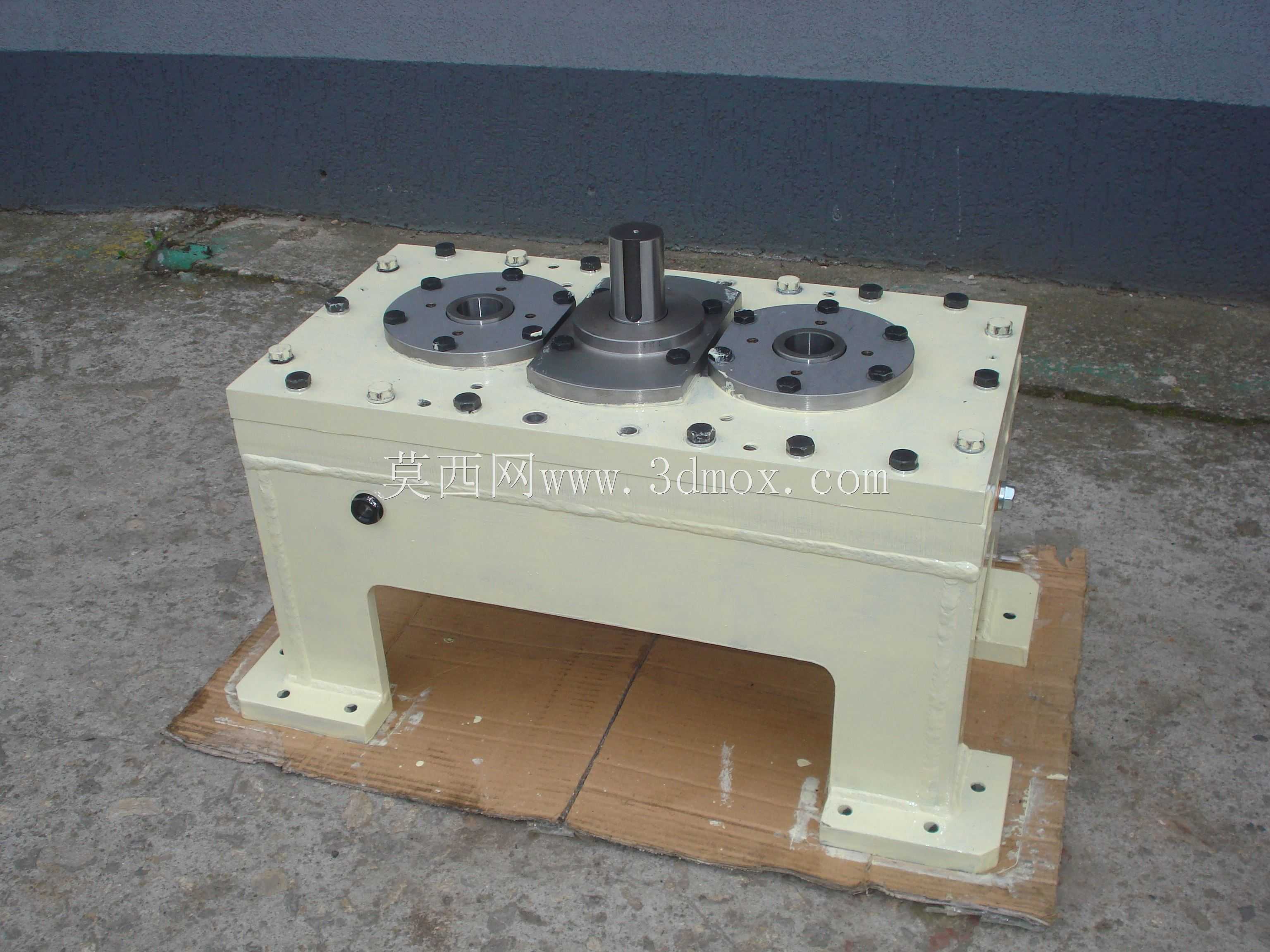

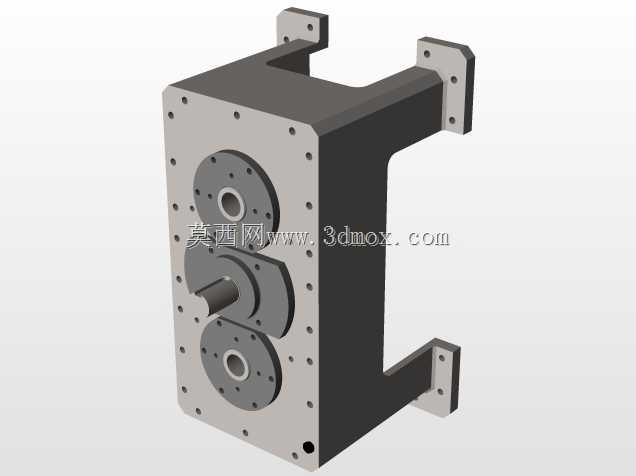

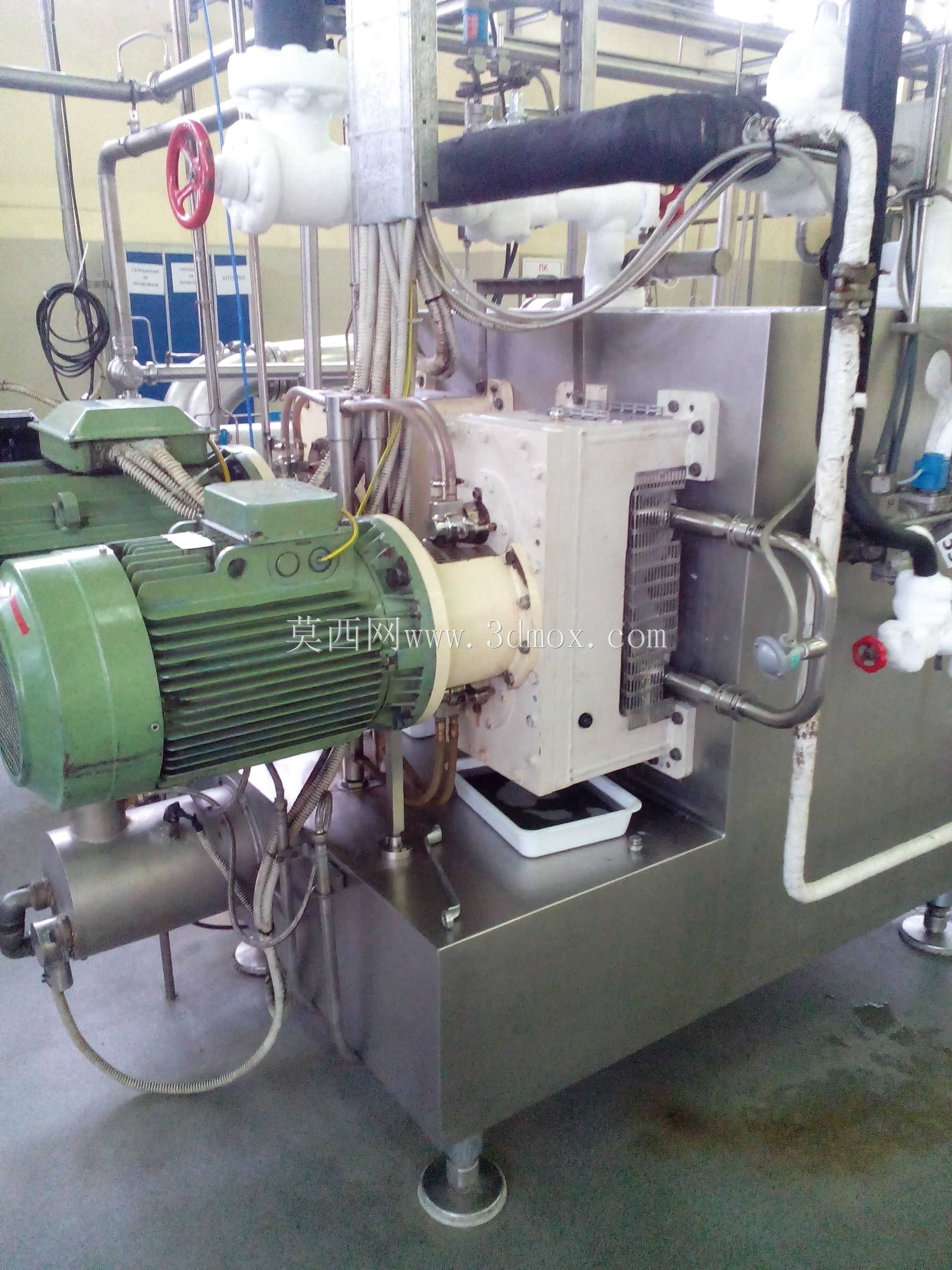

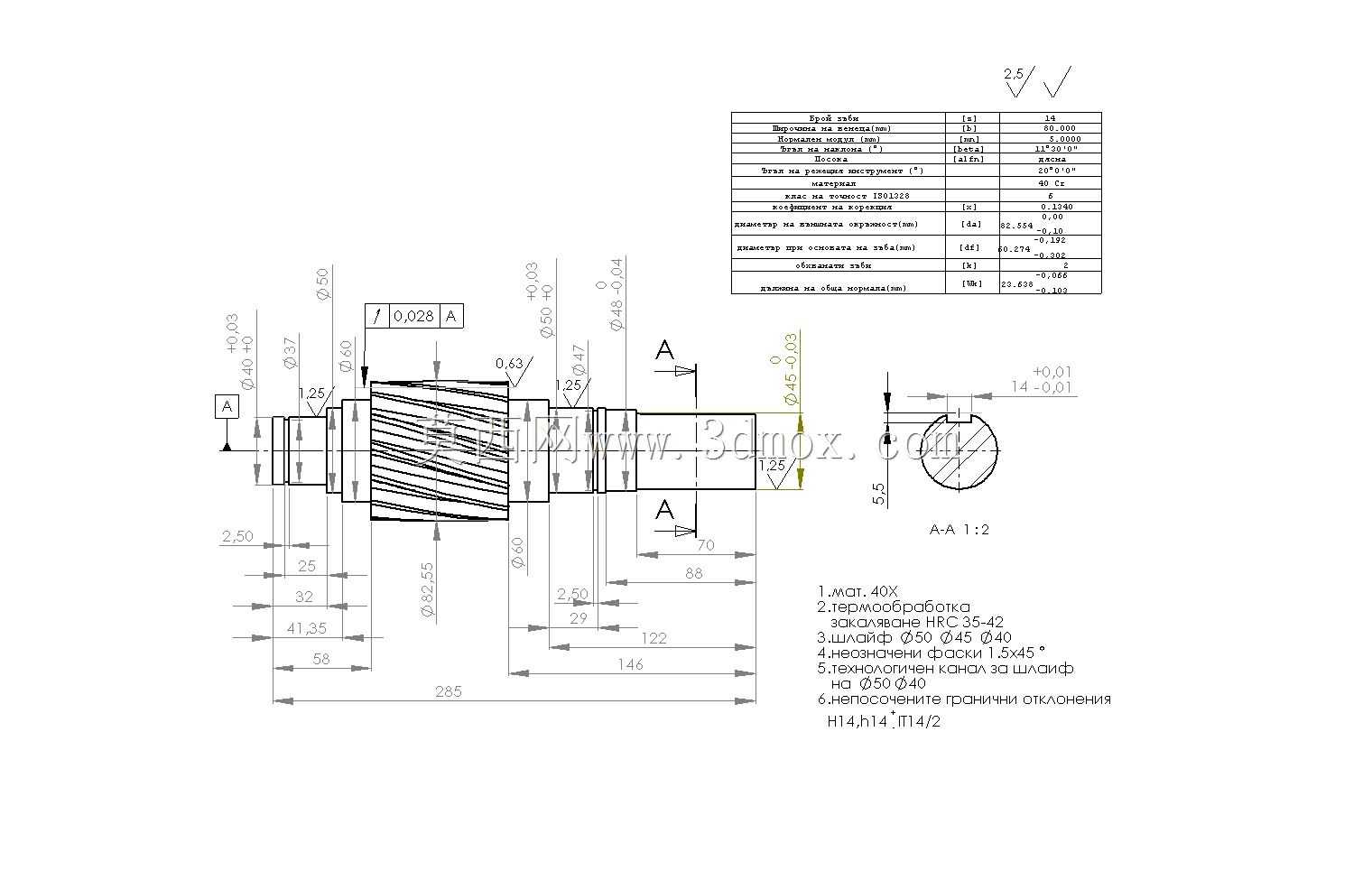

这类分动结构的减速箱，多应用在需要多输出端动力分配的行走类设备传动链路中，可将单路输入的动力经齿轮组变速后，同步传递给两个及以上的执行端，常见于小型工程机械、农用作业设备的动力传输环节，承担降速增扭、动力分流的核心作用。从结构设计来看，箱体采用分体式拼接结构，主壳体为一体式铸造成型的框架结构，预留了三组平行轴系的安装腔位，侧端通过螺栓紧固多层端盖板，既可以保证轴系安装时的操作空间，也能通过端盖与箱体结合面的密封结构，避免内部润滑脂泄漏，同时阻挡外界粉尘、碎屑进入传动腔。内部传动采用直齿圆柱齿轮组啮合布局，三根平行传动轴上分别固定对应齿数的传动齿轮，齿轮与轴之间通过平键实现周向固定，轴的两端分别配置深沟球轴承，轴承外圈嵌入箱体与端盖的对应轴承座孔内，既可以承受齿轮啮合产生的径向载荷，也能对轴系进行轴向定位，保证齿轮啮合的中心距精度，避免运转过程中出现齿面偏载、打齿的问题。所有端盖与箱体的连接均采用内六角圆柱头螺栓沿结合面周向均布，螺栓的规格根据连接位置的受力大小匹配，靠近轴承座的连接位采用更大直径的螺栓，保证轴承座的刚性，避免受载后出现位置偏移。设计阶段需要重点控制各轴系的中心距公差、轴承座孔的同轴度，以及齿轮啮合的侧隙范围，侧隙过大会导致传动换向时冲击明显，噪音增大，侧隙过小则会在热态运转时出现齿面卡滞、润滑失效的问题。安装边界方面，箱体外侧预留了带安装孔的连接支耳，支耳的安装面经过铣削加工保证平面度，可直接通过螺栓固定在设备的机架安装位上，输入轴端与动力源输出端通过联轴器连接，三个输出轴端可分别连接对应的执行机构，安装时需要保证输入轴与动力源输出轴的同轴度，避免额外的径向力作用在轴承上缩短使用寿命。箱体内部的腔体预留了足够的润滑脂存储空间，齿轮运转时可通过齿面带油实现各啮合位、轴承位的自润滑，无需额外配置复杂的油路系统，适配中小功率、间断性作业的工况场景。端盖上预留的密封槽位可安装O型密封圈，配合轴承处的油封结构，可满足常规户外作业的防护需求，避免雨水、扬尘侵入传动腔造成零件磨损。
