适配方形电缆的IP68级密封锁紧接头

在户外电气柜、工业自动化设备布线、户外照明系统、船舶电气安装这类对线缆进线端防护有严苛要求的场景里，电缆密封接头是保障腔体内部防护等级的核心零部件，本次设计的密封套专门针对截面为方形的电缆做适配优化，区别于常规适配圆形电缆的密封结构，能避免方形电缆穿入圆形密封件时出现的褶皱、间隙问题，从结构根源上杜绝渗水、进尘的隐患。

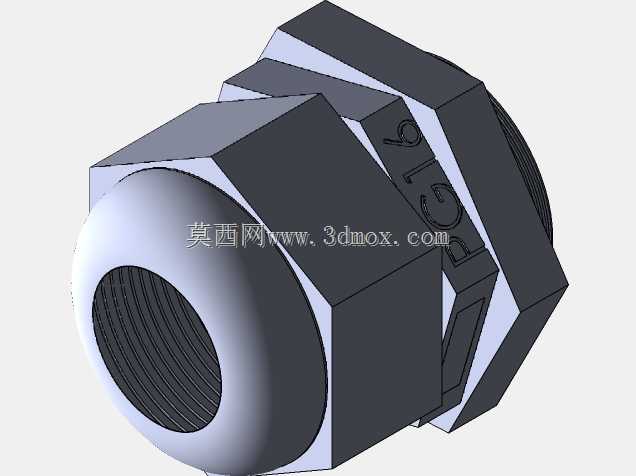

这款密封套适配5mm、10mm、14mm三种规格的方形电缆，同时覆盖PG11、PG16两种常用的柜体开孔螺纹规格，能满足多数工业场景下的方形电缆进线密封需求，防护等级达到IP68，意味着安装完成后可以长期浸泡在一定压力的水中不出现渗漏，同时完全阻隔外界粉尘进入腔体内部，哪怕是在多粉尘的车间、露天暴雨环境、地下管廊这类恶劣工况下，也能稳定保障内部电气元件的运行环境不受外界侵扰。

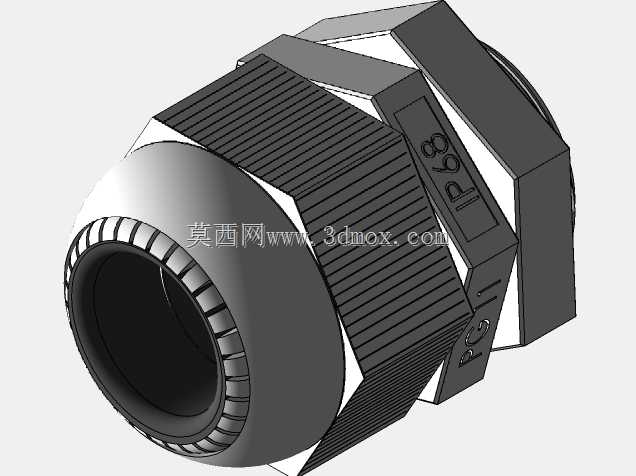

设计过程中首先考虑的是密封件的压缩形变均匀性，接头内部的密封胶圈采用和方形电缆截面匹配的内孔结构，当拧紧后端的锁紧螺母时，胶圈会沿径向均匀收缩，完全包覆在方形电缆的外表面，不会因为棱角处的应力集中导致胶圈开裂，也不会出现平面部位压合不紧密的问题。接头主体的外侧做了滚花防滑结构，在没有工具的情况下也可以徒手完成初步拧紧，后续用扳手加固时，六角结构的受力面能保证足够的锁紧扭矩，不会出现打滑滑牙的问题。

安装边界上，PG11规格对应的柜体开孔尺寸为18.6mm，PG16规格对应的柜体开孔尺寸为22.5mm，接头拧入柜体后，内部的密封端面会贴合柜体内壁，配合自带的密封垫片，不需要额外打胶就能实现柜体接触面的密封。锁紧端的爪式结构在拧紧后会牢牢卡住电缆外护套，能承受不小于80N的电缆拉拽力，避免设备运行过程中电缆受外力拉扯导致接线松脱、密封失效的问题。

从实际选型角度看，这款密封套不需要额外定制异形密封件，常规备货就能覆盖常用的方形电缆布线需求，相比现场裁剪胶圈适配的施工方式，能大幅提升现场布线的施工效率，同时密封可靠性远高于现场手工改造的结构。在三维建模过程中，所有配合尺寸都严格遵循PG螺纹的标准公差要求，密封胶圈的压缩率控制在25%-30%的合理区间，既保证足够的密封压力，又不会因为压缩量过大导致胶圈提前老化失效，接头的所有棱角处都做了R0.5的倒角处理，避免安装过程中割伤电缆护套，也能防止施工人员被锐边划伤。
