按钮配套单触点开关接触模块结构设计

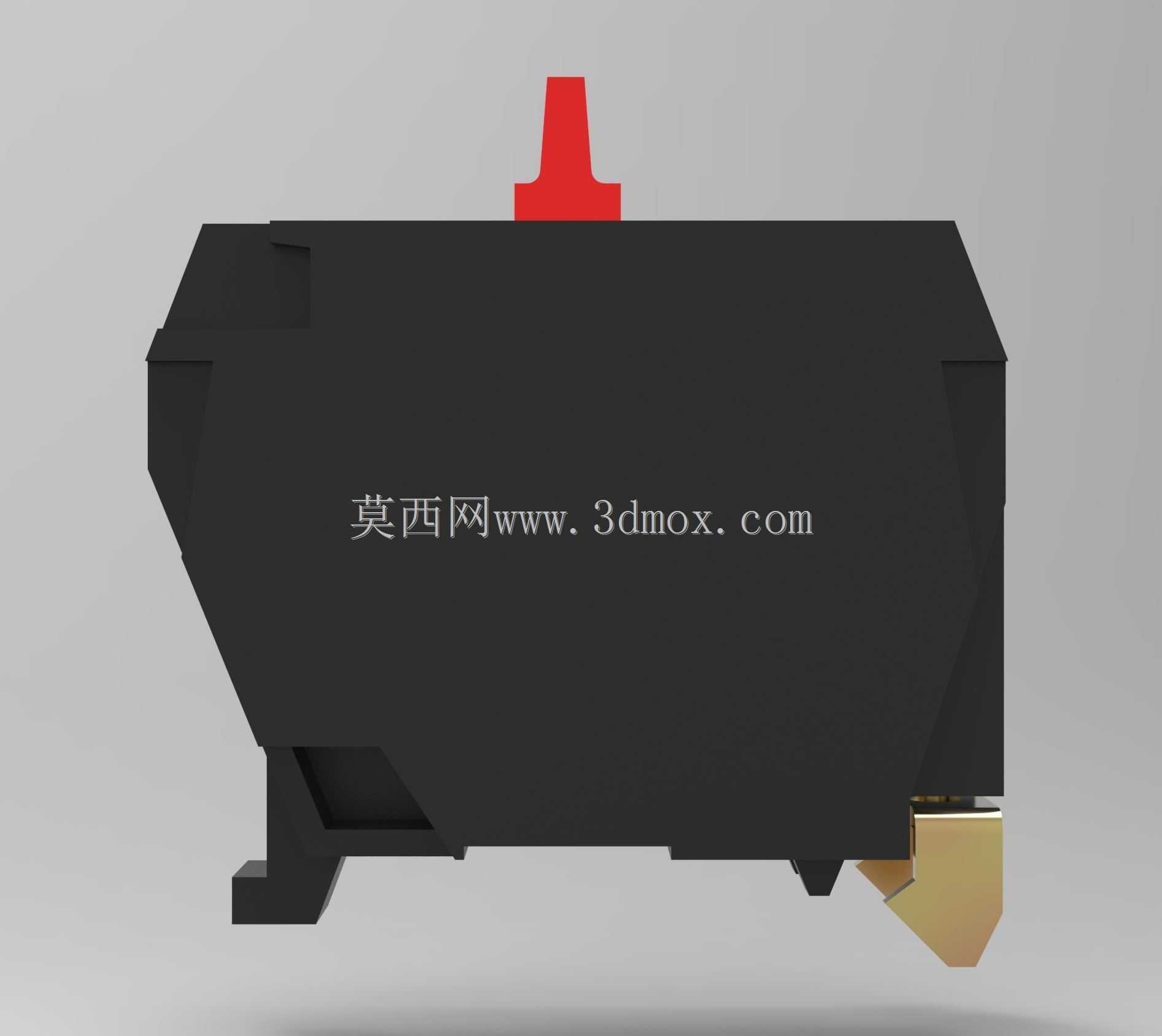

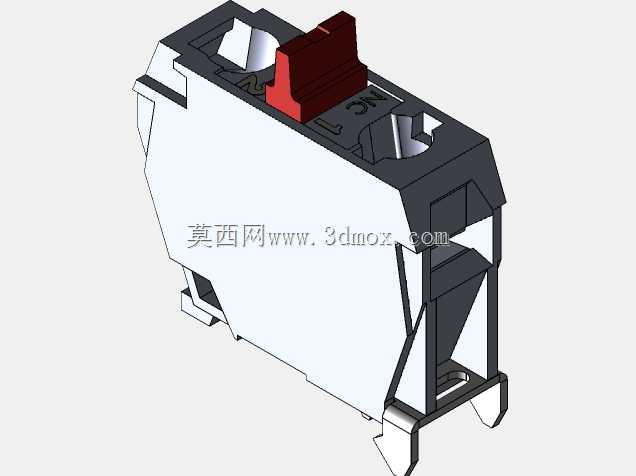

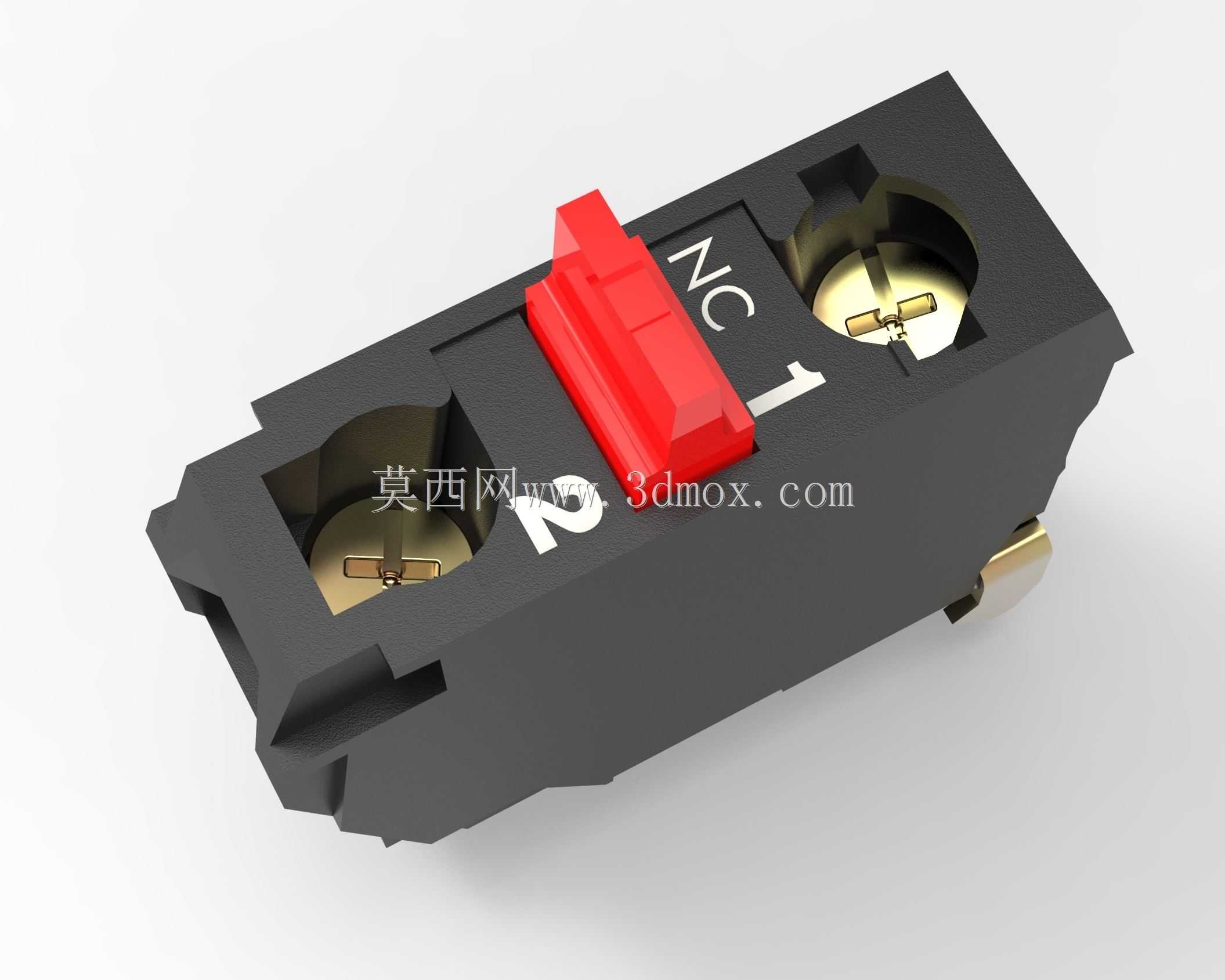

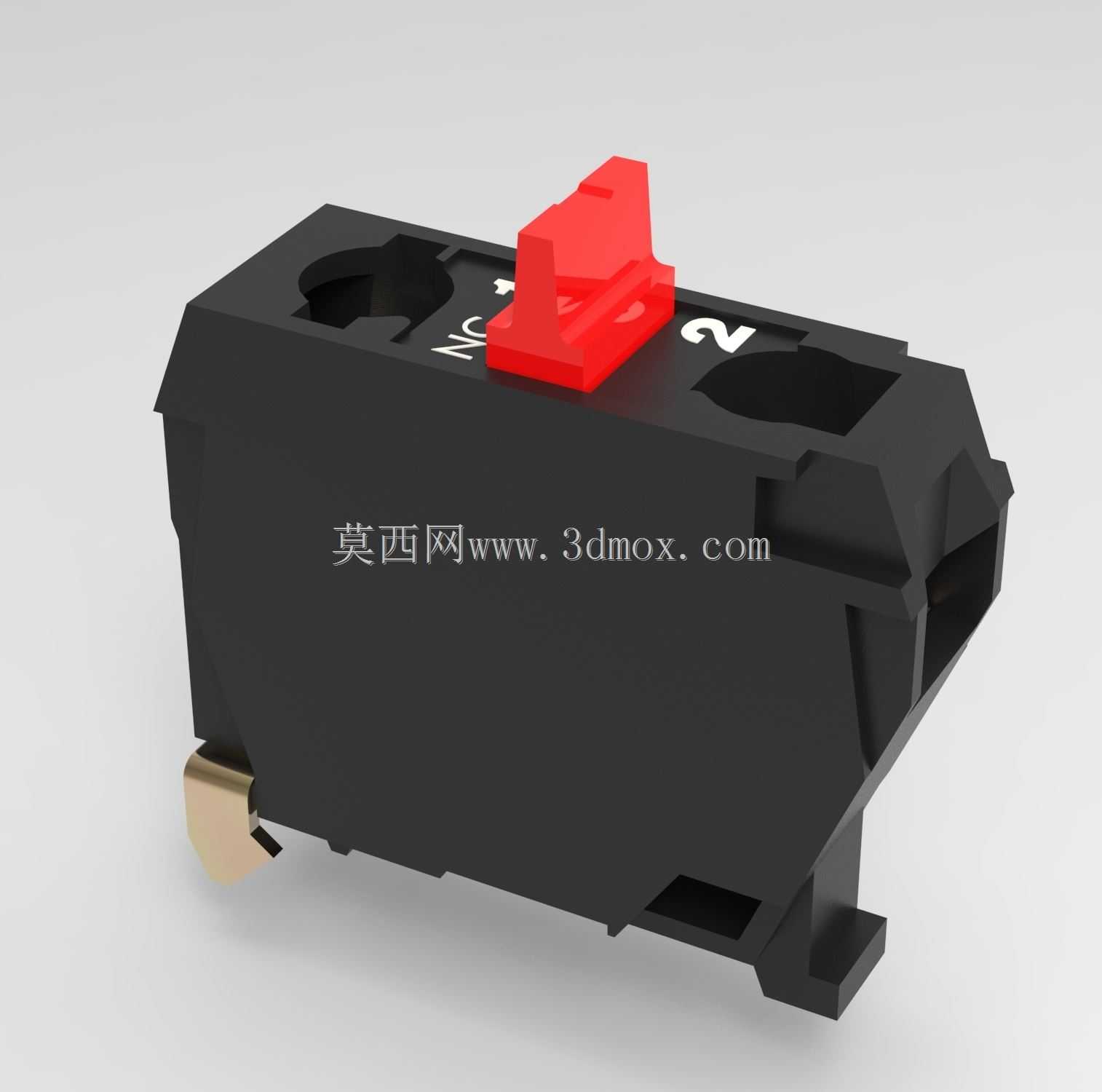

这款单触点接触模块是低压控制回路里的基础配套元件，主要适配面板安装式控制按钮、选择开关类主令器件，在工业控制柜、设备操作面板、自动化产线工位控制盒里都有大量应用，核心作用是通过外部操作力驱动内部触点通断，完成控制信号的传递，实现设备启停、模式切换、回路互锁等基础控制功能。从结构设计来看，模块采用阻燃黑色绝缘壳体作为主体承载结构，壳体上预留的两个圆形接线腔分别对应回路的进出线端，腔体内置铜质接线端子，采用螺丝压接的接线方式，能适配常规多股铜芯控制导线，压接后接触电阻低，长期运行不易出现松动发热的问题。模块正面设置红色操作拨块，拨块与壳体内部的动触点组件联动，当外部按钮的推杆压下或释放时，拨块带动动触点完成与静触点的闭合或分断动作，触点表面做了镀银处理，能降低通断过程中的接触损耗，提升触点的耐电弧烧蚀能力，延长模块的电气使用寿命。壳体上标注的NC标识明确该触点为常闭类型，即无外部操作力时触点保持闭合导通状态，受到操作力驱动后触点断开，这类触点常被用于设备的急停回路、安全联锁回路中，满足安全控制的失效安全设计要求。在安装边界上，模块采用标准卡装式结构，可直接卡入对应规格的按钮基座卡槽内，无需额外螺丝固定，单模块宽度适配主流22mm安装孔径的按钮配套尺寸，多个模块叠加安装时不会出现尺寸干涉，接线腔的开口方向朝向柜体外侧，接线操作时无需拆卸周边其他元件，柜内布线时导线弯折半径预留充足，不会出现导线过度弯折损伤线芯的问题。壳体侧面设置的定位凸台能保证模块安装后与基座的相对位置固定，长期受操作振动影响也不会出现移位松脱，模块的绝缘壳体能承受常规低压控制回路的耐压要求，相邻接线端子之间的绝缘距离满足低压电器的安全规范，避免不同回路之间出现爬电击穿的问题。在实际选型应用中，这类单触点模块可以根据控制回路的需求搭配不同触点类型的模块组合，单个按钮基座上可叠加安装多组触点模块，分别对应不同的控制回路，无需额外增加安装开孔，能有效压缩操作面板的占用空间，在小型设备控制箱、便携操作站这类安装空间受限的场景下适配性极强。
