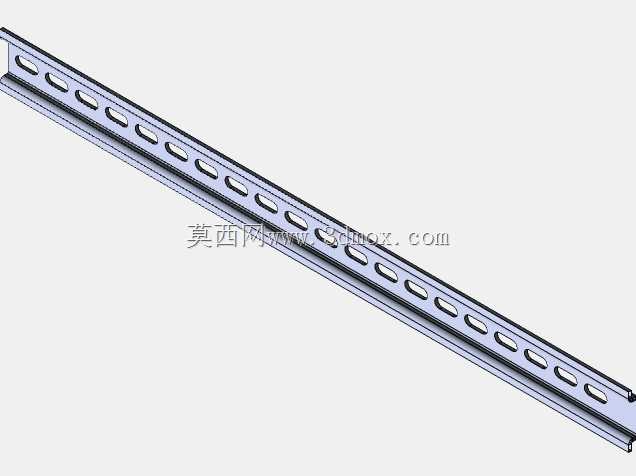

420mm电气安装用电动板导轨结构

在低压电气柜、设备控制箱的内部装配场景中，这类长条形安装导轨是承载断路器、接线端子、小型继电器等电气元件的核心支撑部件，420mm的定长规格适配多数中小型控制箱的横向安装空间，无需现场二次裁切即可直接完成固定，能大幅缩减柜内装配的现场作业时长。从结构设计来看，导轨采用两侧带对称安装孔的冷轧钢弯折成型结构，截面为标准的C型卡槽形式，卡槽的开口尺寸、侧边弯折弧度完全匹配常规电气元件的卡扣安装标准，元件推入卡槽后可通过自带的卡扣完成快速锁紧，无需额外螺丝固定，后期维护更换元件时只需拨开卡扣即可完成拆装，操作便捷性远高于传统螺丝固定的安装板结构。导轨本体上的等距长条孔沿长度方向均匀排布，孔位间距适配柜内安装梁的标准孔距，安装时可根据实际安装位置微调固定点，抵消柜体加工带来的孔位误差，避免强行装配导致的导轨变形问题。在实际选型应用中，这类导轨的安装边界需要重点关注：导轨总长度为420mm，安装时两端需要预留至少5mm的避让空间，避免与柜体内侧的走线槽、柜门铰链等部件产生干涉；导轨的安装平面平面度误差需控制在1mm每米范围内，若安装面存在明显凹凸，会导致导轨固定后出现弯曲变形，使得电气元件卡扣无法顺畅卡入，甚至出现元件松脱的隐患。设计建模过程中，需要严格控制卡槽的成型尺寸，两侧弯折边的平行度公差需控制在0.2mm以内，卡槽的内宽尺寸偏差不能超过0.15mm，否则会出现元件卡入过松容易滑落、或是卡接过紧无法推入的问题；导轨表面的镀锌层厚度也需要在建模时预留对应的镀层余量，避免实际生产成型后卡槽尺寸因镀层堆积出现超差。在设备布线场景中，这类导轨除了承载电气元件，还可以配合扎带固定柜内的走线，长条孔可作为扎带的穿设点位，让柜内布线更加规整，减少线缆杂乱带来的信号干扰、检修不便等问题。针对不同的使用环境，这类导轨的材质也可根据需求调整，常规工业环境下采用镀锌冷轧钢即可满足防锈与强度要求，在潮湿、有腐蚀气体的场景中则可选用304不锈钢材质的同规格导轨，建模时仅需调整材质参数，整体安装尺寸与结构形式无需改动，即可适配不同场景的选型需求。
