逆变器滤波扼流圈环形线圈结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:260290
  • 逆变器滤波扼流圈环形线圈结构设计
  • 逆变器滤波扼流圈环形线圈结构设计

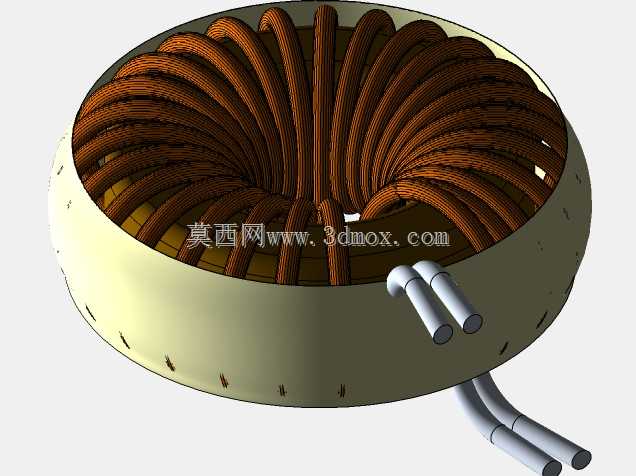

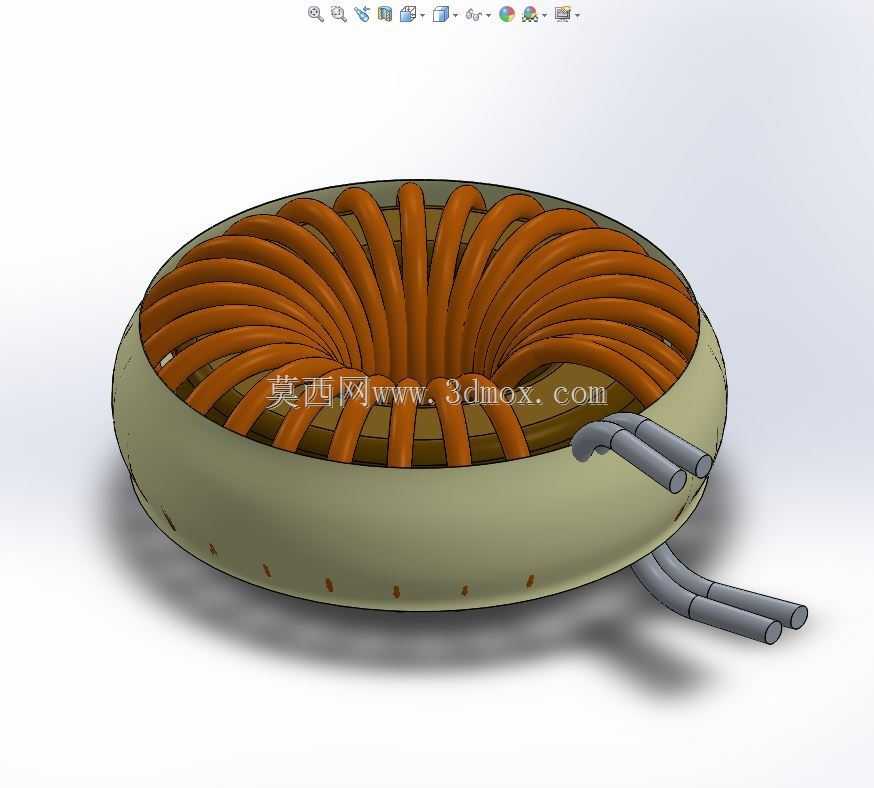

这款环形扼流线圈主要适配中小功率逆变电源的输出滤波环节,在光伏离网逆变器、车载逆变装置、工业变频驱动设备的电流回路中承担抑制高频纹波、阻隔共模干扰的作用,避免功率器件开关过程产生的高次谐波反向窜入前级供电回路,同时降低输出侧电流波形畸变率,保障后端用电负载的供电稳定性。从结构设计来看,整体采用环形磁芯作为绕组承载基体,磁芯外覆绝缘防护层,绕组采用多股漆包线沿磁环圆周方向均匀绕制,绕制过程中严格控制每匝线圈的排布间距,既保证绕组间的绝缘爬电距离满足安规要求,也能降低绕组间的分布电容,避免高频工况下出现寄生振荡。出线端采用双组抽头结构,两组引出线分别从磁环侧部对称位置引出,引出线部位做了绝缘护套包覆处理,可直接对接PCB板接线端子或铜排连接位,安装时无需额外调整出线角度,适配常规逆变电源的腔体布局。设计阶段充分考虑了安装边界约束,整体环形结构的外径、高度尺寸适配多数标准逆变电源的内部安装仓尺寸,底部预留的平面可直接通过环氧胶粘接固定在设备壳体的绝缘安装位,也可通过配套的环形固定卡扣完成锁附,安装过程中不会与周边的电容、功率管、散热片等元器件产生结构干涉。绕组绕制时特意将线圈的排布密度沿磁环圆周做了均匀化处理,避免局部绕组过密导致的散热不畅问题,长时间满负载运行时,线圈产生的热量可通过磁芯与外层绝缘层均匀散出,配合设备内部的风冷流道即可满足温升要求,无需额外加装独立散热结构。磁芯材质选用适配中低频工况的软磁材料,兼顾初始磁导率与饱和磁通密度参数,在额定电流通过时不会出现磁饱和现象,保证全负载区间内的电感量偏差控制在允许范围内,满足滤波电路的参数设计要求。
