EI33型立式直插高频电源变压器结构

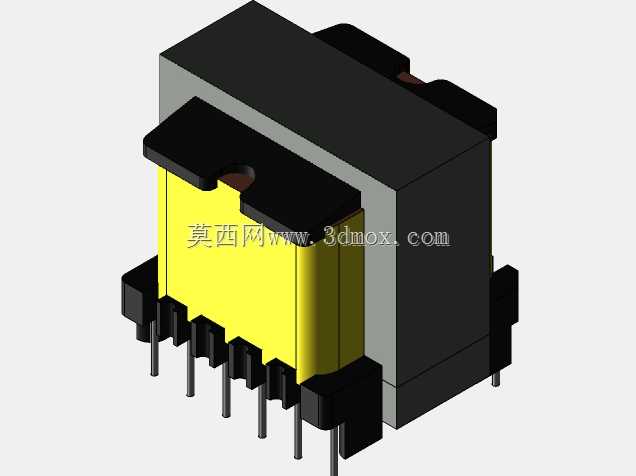

这款EI33规格的高频变压器，是开关电源拓扑里用量极大的磁电转换部件，日常在小功率AC-DC电源模块、工控板卡辅助供电回路、消费类电子适配器、低压直流驱动板里都能见到同结构产品的身影，核心作用是完成输入输出侧的电气隔离、电压幅值匹配，同时配合电源IC实现能量的周期性存储与释放。从结构设计来看，产品采用标准EI型铁氧体磁芯对拼结构，磁芯中柱预留了符合安规要求的气隙，避免大电流工况下出现磁饱和问题，磁芯外侧包裹的黑色绝缘挡边，一方面是固定绕组线圈与磁芯的相对位置，避免生产组装过程中绕组移位，另一方面也增加了磁芯与引脚之间的爬电距离，满足低压电器的绝缘耐压要求。中间黄色部分是绕制完成的漆包线绕组，绕组层间垫有绝缘聚酯薄膜，不同绕组的出线端分别对应底部的直插式引脚，引脚采用镀锡铜包钢材质，排布间距符合常规PCB板的通孔焊接标准，不需要额外定制安装孔位，适配市面上多数通用电源板的布局。设计时首先要匹配开关电源的工作频率，通常这类结构的变压器工作频率覆盖几十kHz到上百kHz区间，磁芯的有效截面积、绕组匝数都是根据额定传输功率、输入输出电压比计算得出，引脚的伸出长度做了统一管控，过波峰焊时不会出现引脚过短吃锡不良、或是过长需要额外剪脚的问题。安装边界上，产品整体为立式直插结构，占用PCB板的平面面积紧凑，高度方向的尺寸也适配多数封闭电源外壳的内部净空，不需要为元件预留额外的避让空间，磁芯与骨架之间采用卡扣加耐高温胶双重固定，即使在长期带载温升较高的工况下，也不会出现磁芯松动、绕组位移的问题。绕组的绕制顺序严格遵循安规要求，初级绕组与次级绕组之间设置了足够的绝缘隔离层，能够承受常规电源要求的耐压测试，不会出现初次级击穿的风险。在实际选型应用中，这类结构的变压器可以根据具体的电路参数调整绕组线径与匝数，不需要改动外部骨架与磁芯的尺寸，能够快速适配不同输出功率、不同电压等级的电源设计需求，大幅缩短新品电源的开发周期，减少结构件开模的成本投入。
